يتميز صمام Bray سلسلة 1B الكروي المثبت على مرتكز بتصميم كامل التجويف، ويتوفر بجسم من قطعتين أو ثلاث قطع، مع وصلات ذات حواف أو وصلات لحام تناكبي، وبمقاسات من 2 إلى 24 بوصة. يناسب المنتج تطبيقات ASME من الفئة 150 إلى 1500، ودرجات حرارة تشغيل من -50 إلى 600°F، ويأتي قياسيًا بوظيفة العزل المزدوج والتنفيس، وتصميم مضاد للكهرباء الساكنة، وساق صمام مقاومة للانفلات، لتلبية متطلبات عزل الوسائط في خطوط الأنابيب.

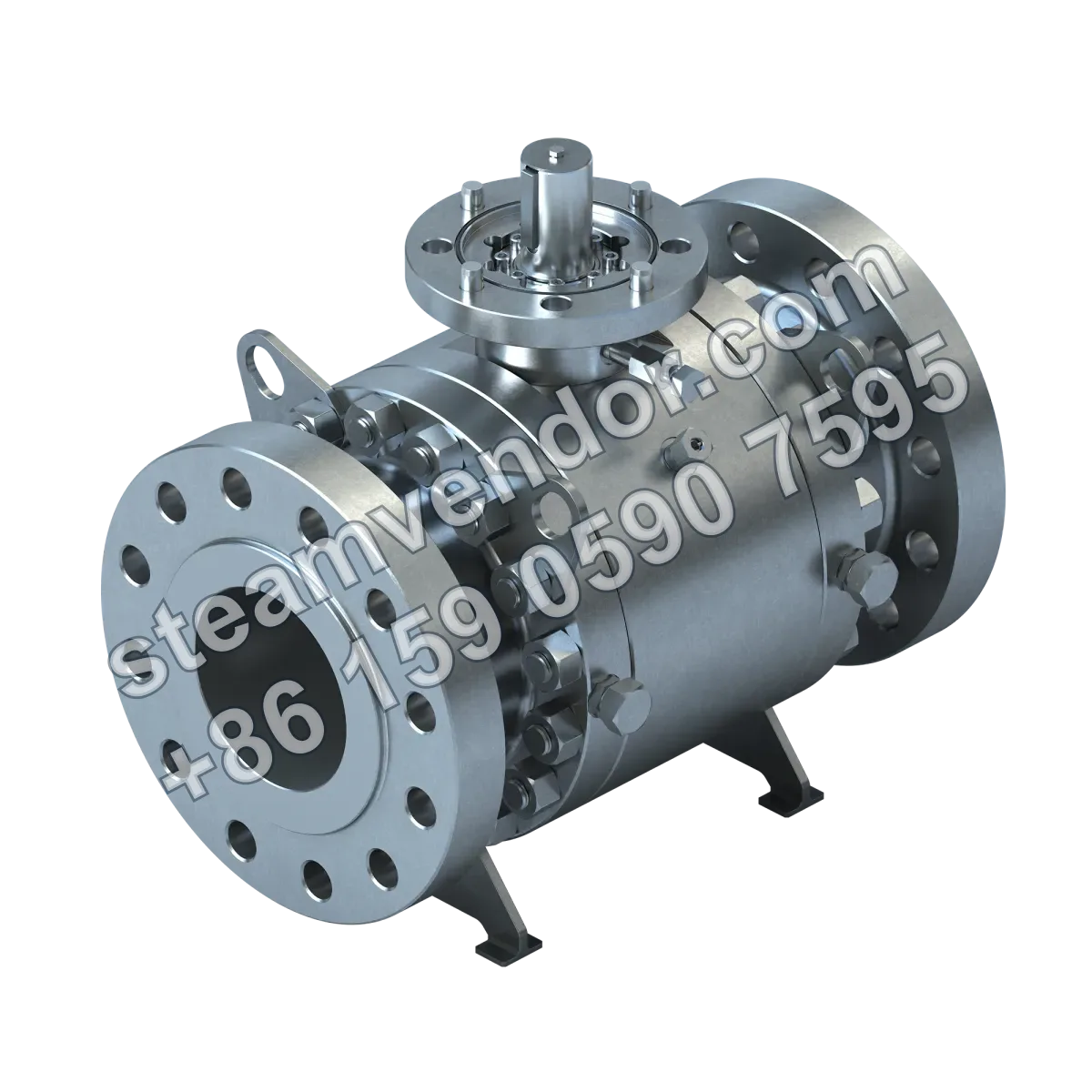

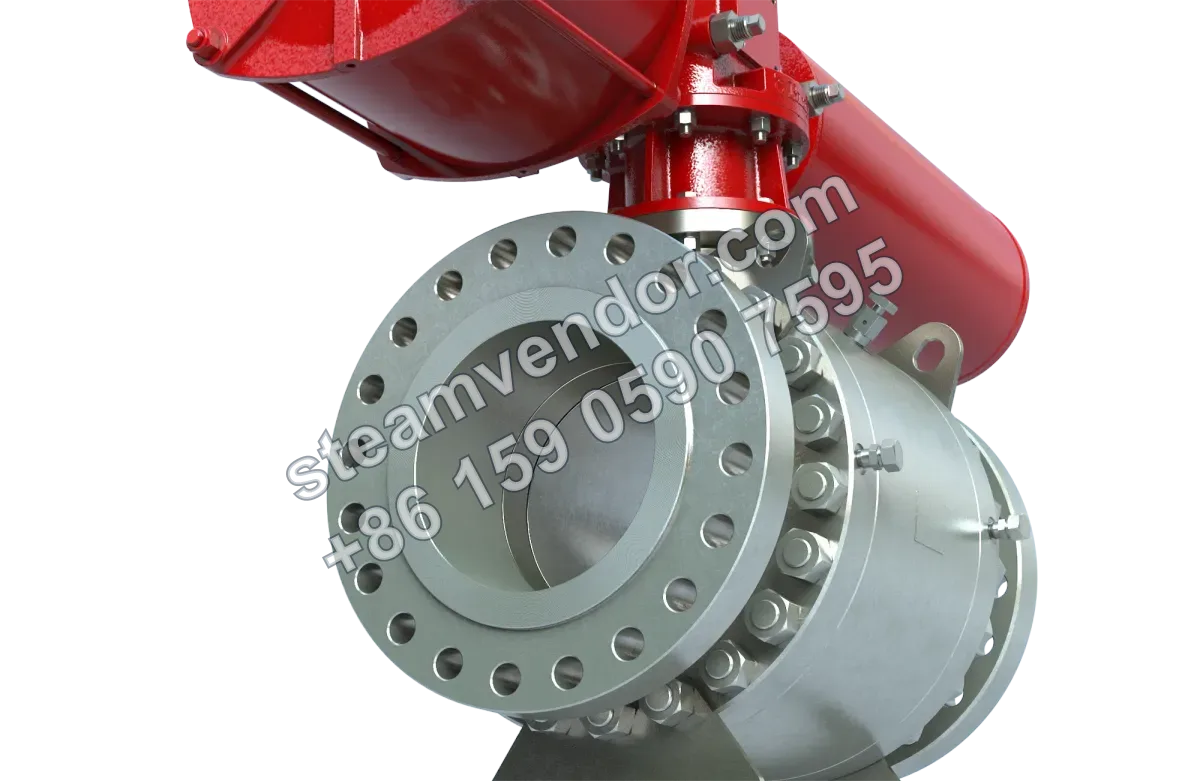

صورة منتج لصمام كروي مثبت على مرتكز من سلسلة 1B
1 / 3
Bray سلسلة 1B من الصمامات الكروية المثبتة على مرتكز
صمام كروي مثبت على مرتكز بفتحة كاملة، مناسب للعزل المزدوج والتنفيس في خطوط الأنابيب عالية الضغط.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نطاق المقاسات
- 2 إلى 24" (50 - 600mm)
- نطاق درجة حرارة التشغيل
- -50 إلى 600°F (-45 to 315°C)
- فئات ضغط ASME
- 150، 300، 600، 900، 1500
- مواد جسم الصمام
- ASTM A105، ASTM A350 Gr. LF2، ASTM A182 Gr F316
- مواد الكرة
- ASTM A105 w/ENP، ASTM A350 Gr. LF2 w/ENP، ASTM A182 Gr. F316، ASTM A182 Gr. F316 w/ENP
- مواد ساق الصمام
- ASTM A479 نوع 410، 17-4PH، XM-19، ASTM A182 F316
- مواد مقعد الصمام
- RPTFE، نايلون، Devlon، PEEK، Tek-Fil، TFM
- فئة الإحكام
- صفر تسرب
- نوع جسم الصمام
- قطعتان، ثلاث قطع
- وصلات الأطراف
- ذات حواف، لحام تناكبي
- نوع الفتحة
- فتحة كاملة
- معايير التصميم
- API 6D، ASME B16.34
- معيار الطول من طرف إلى طرف
- ASME B16.10
- معايير الاختبار
- API 598، API 6D
- اعتماد مقاومة الحريق
- API 607
- معايير الانبعاثات الهاربة
- ISO 15848-1، ISO 15848-2
- معيار واجهة التركيب
- ISO 5211
- التجهيز المضاد للكهرباء الساكنة
- مجهز قياسيًا
- تصميم ساق الصمام المقاومة للانفلات
- مجهز قياسيًا
- وظيفة العزل المزدوج والتنفيس
- مجهزة قياسيًا
نقاط الاختيار
دعم الكرة المثبتة والتحكم في الحمل الزائد على المقعد
يستخدم الصمام تصميمًا بكرة مثبتة، حيث تثبت لوحتا المحمل العلوية والسفلية الكرة في موضعها، مما يقلل الحركة المحورية للكرة ويمنع الحمل الزائد على المقعد.
العزل المزدوج والتنفيس وتصريف الجسم وتهويته
تأتي وظيفة العزل المزدوج والتنفيس قياسيًا. ويحتوي تجويف جسم الصمام على منفذ تصريف سفلي ومنفذ تهوية علوي لتحرير السوائل أو الغازات المحتجزة داخل التجويف عند إغلاق الصمام.
إحكام متعدد لساق الصمام والتحكم في الانبعاثات الهاربة
يستخدم الصمام حشوة ساق ذاتية الشد تحت الضغط وتصميم إحكام مزدوج عند نقاط اتصال الجسم، كما يستوفي معايير الانبعاثات الهاربة ISO 15848-1 وISO 15848-2.
خيارات متعددة لمواد الجسم والمقعد
تتوفر مواد جسم الصمام ASTM A105، ASTM A350 Gr. LF2، وASTM A182 Gr. F316، إلى جانب مواد مقعد تشمل RPTFE، والنايلون، وDevlon، وPEEK، وTek-Fil، وTFM.
واجهة تركيب الأتمتة ISO 5211 ومؤشر موضع الصمام
يأتي الصمام مزودًا بواجهة تركيب ISO 5211، بما يتيح توافقه مع مكونات التشغيل الآلي، كما يتضمن مؤشرًا لوضع الفتح أو الإغلاق.
ملاحظات التركيب والصيانة
التأكد من توافق ظروف التشغيل مع تكوين الصمام
قبل التركيب والتشغيل، يجب التأكد من توافق الضغط ودرجة الحرارة الفعليين في خط الأنابيب، إضافة إلى تكوين جسم الصمام والمقعد ووصلات الأطراف، مع شروط استخدام الصمام.
منع الشوائب من إتلاف المقعد وأسطح الإحكام
يجب الحفاظ على نظافة خط الأنابيب وداخل الصمام قبل التركيب، ومنع دخول خبث اللحام أو القشور المؤكسدة أو غيرها من الشوائب الصلبة إلى تجويف الصمام والكرة والمقعد ومناطق الإحكام، لتجنب التأثير في أداء الإحكام.
تحرير الضغط المتبقي في تجويف الجسم قبل الصيانة
قبل صيانة الصمامات المزودة بوظيفة العزل المزدوج والتنفيس أو تفكيكها، يجب التأكد من التحكم في ضغط الوسيط المحصور داخل تجويف جسم الصمام وتحريره، لتجنب المخاطر الناتجة عن تراكم الضغط.
الأسئلة الشائعة
ما مبدأ تشغيل الصمام الكروي المثبت على مرتكز من سلسلة 1B؟
تستخدم هذه السلسلة هيكلًا من قطعتين أو ثلاث قطع لتحقيق العزل المزدوج والتنفيس. ويضم جسم الصمام مكونات رئيسية مثل الكرة وساق الصمام والمقعد، بينما يحقق تصميم الإحكام حالة تشغيل خالية من التسرب.
في أنظمة الضغط العالي، كيف يضمن الصمام إمكانية التنفيس عند إغلاقه بالكامل؟
يتمتع الصمام بوظيفة العزل المزدوج والتنفيس، إلى جانب منافذ التصريف والتهوية، مما يتيح تحرير السوائل والغازات داخل التجويف عند إغلاق الصمام بالكامل، ويمنع تراكم الضغط. ويجب تأكيد التكوين المحدد وفقًا للطراز الفعلي.
ما وظيفة حقن مادة الإحكام في حالات الطوارئ ومتى تستخدم؟
يعد حقن مادة إحكام ساق الصمام في حالات الطوارئ وظيفة قياسية، ويستخدم لتشحيم إحكام ساق الصمام أثناء الحالات الطارئة وتعزيز حماية الإحكام. أما حقن مادة الإحكام عند الأطراف فهو خيار إضافي يوفر حماية إضافية لإحكام المقعد.
ما نطاقا درجة الحرارة والضغط التقريبيان للصمامات من هذه السلسلة؟
تغطي المواصفات الفنية مجموعة واسعة من المقاسات وتركيبات المواد. ويجب الرجوع إلى الطراز المحدد لتحديد نطاق درجة الحرارة، بينما يحدد الحد الأقصى لضغط التشغيل المسموح وفق الفئة المعنية، مثل ASME 150/300/600. وتخضع القيم المحددة للطراز الفعلي.
ما النقاط الرئيسية التي يجب مراعاتها أثناء التركيب والصيانة لضمان التشغيل الآمن؟
ينبغي الاهتمام بتصميم مقاومة الحريق، والتجهيز المضاد للكهرباء الساكنة، ومؤشر موضع الصمام، وواجهة التركيب ISO 5211، وصيانة إحكام حشوة ساق الصمام، إضافة إلى التركيب الصحيح لوصلات الأطراف وفحصها دوريًا. وتعتمد خطة الصيانة المحددة على ظروف الموقع والطراز.
