تُعد سلسلة Spirax Sarco BPC32F/BPC32YF مصائد بخار حرارية توازنية الضغط، مزودة بجسم من الفولاذ الكربوني ووصلات فلنجية مدمجة، ويبلغ أقصى ضغط تشغيل لها 32 bar g. تتوفر كبسولات سائل بدرجات تبريد دون التشبع مختلفة، بينما تُجهز BPC32YF بمرشح أسطواني كبير السعة من النوع Y. وتحتوي طرز CV على صمام عدم رجوع مدمج، مما يجعلها مناسبة لدوائر تصريف المكثفات في تطبيقات التتبع البخاري أو عند وجود شوائب أو خطر رجوع المكثفات.

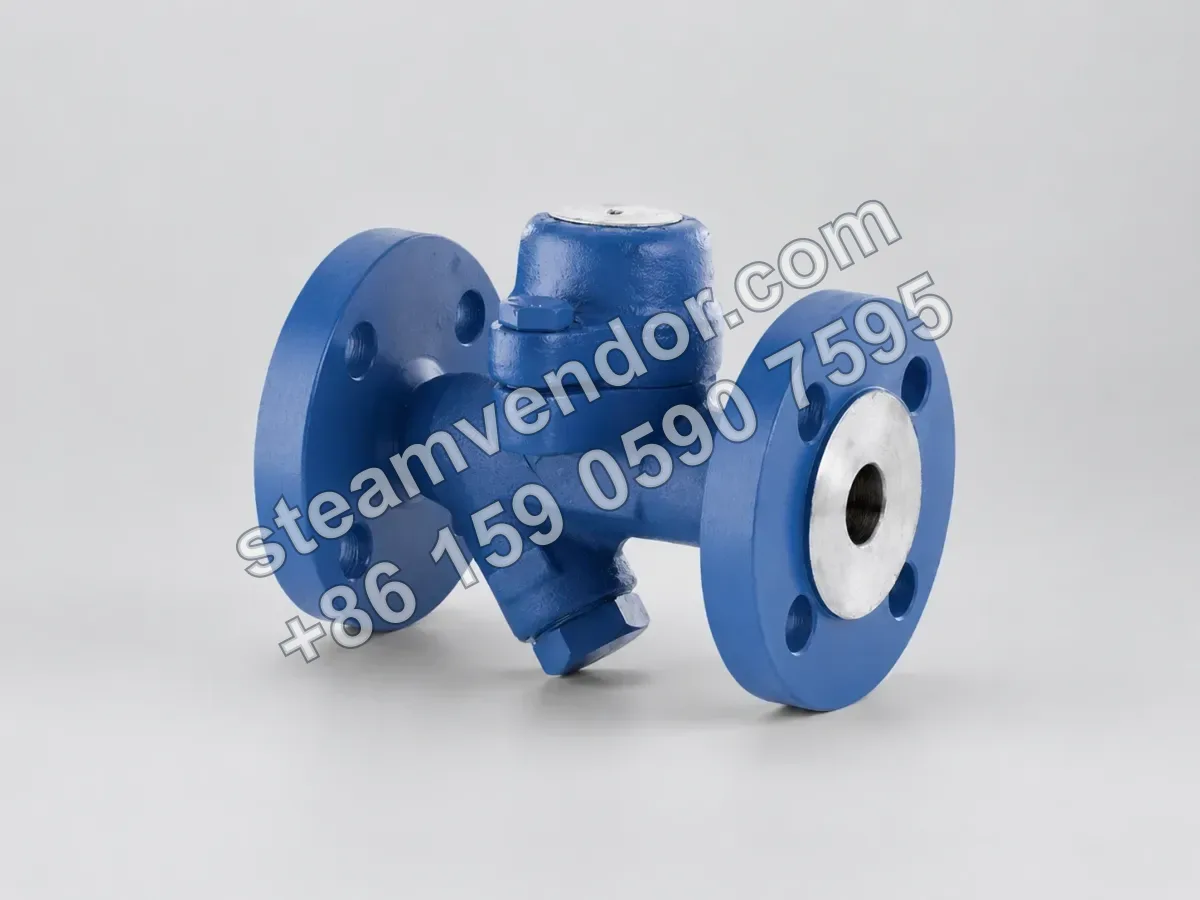

صورة ميدانية للطراز BPC32F
1 / 1
Spirax Sarco BPC32F/BPC32YF مصيدة بخار حرارية توازنية الضغط
مصيدة بخار حرارية توازنية الضغط لتصريف المكثفات البخارية، مزودة بمرشح من النوع Y.
اختر الطراز
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
الموديلات
تُعد جميع طرز سلسلة BPC32 مصائد بخار حرارية توازنية الضغط ذات وصلات فلنجية مدمجة. وتتمثل الفروق الرئيسية في تصميم المرشح ووجود صمام عدم رجوع مدمج. تستخدم BPC32F وBPC32FCV مرشحًا مسطحًا من الفولاذ المقاوم للصدأ، ولذلك تناسبان متطلبات الترشيح المعتادة. أما BPC32YF وBPC32YFCV فتستخدمان مرشحًا أسطوانيًا كبير السعة من النوع Y، وتناسبان ظروف التشغيل التي تحتوي على شوائب أكثر أو تتطلب سعة ترشيح أكبر. تحتوي BPC32FCV وBPC32YFCV المزودتان بالرمز CV على صمام عدم رجوع مدمج، وتناسبان الأنظمة المعرضة لخطر رجوع المكثفات أو السيفون. أما الطرازات غير المزودة بالرمز CV فتناسب التطبيقات التي لا يوجد فيها هذا الخطر. تأتي الطرز الأربعة قياسيًا بكبسولة STD، ويجب تأكيد الاختيار النهائي وفق الضغط ودرجة الحرارة والمقاس ومعيار الفلنجة ودرجة تبريد الكبسولة دون التشبع المطلوبة.
BPC32Fمصيدة بخار حرارية توازنية الضغط ذات وصلة فلنجية مدمجة ومرشح مسطح
تستخدم BPC32F وصلة فلنجية مدمجة ومرشحًا مسطحًا من الفولاذ المقاوم للصدأ وكبسولة STD قياسية، ولا تحتوي على صمام عدم رجوع مدمج. يناسب هذا الطراز تصريف المكثفات في أنظمة البخار الصناعية، مع مقاسات توصيل DN15 وDN20 وDN25، وأقصى ضغط مسموح 50 bar g @ 50°C، وأقصى درجة حرارة مسموحة 400°C @ 35 bar g، وأقصى ضغط تشغيل 32 bar g @ 287°C.
BPC32YFمصيدة بخار حرارية توازنية الضغط ذات وصلة فلنجية مدمجة ومرشح أسطواني كبير السعة من النوع Y
تستخدم BPC32YF وصلة فلنجية مدمجة ومرشحًا أسطوانيًا كبير السعة من النوع Y مصنوعًا من الفولاذ المقاوم للصدأ وكبسولة STD قياسية، ولا تحتوي على صمام عدم رجوع مدمج. يناسب هذا الطراز تصريف المكثفات في أنظمة البخار الصناعية وظروف التشغيل التي تتطلب سعة ترشيح أكبر، مع مقاسات توصيل DN15 وDN20 وDN25، وأقصى ضغط مسموح 50 bar g @ 50°C، وأقصى درجة حرارة مسموحة 400°C @ 35 bar g، وأقصى ضغط تشغيل 32 bar g @ 287°C.
BPC32FCVمصيدة بخار حرارية توازنية الضغط ذات وصلة فلنجية مدمجة ومرشح مسطح وصمام عدم رجوع
تستخدم BPC32FCV وصلة فلنجية مدمجة ومرشحًا مسطحًا من الفولاذ المقاوم للصدأ وصمام عدم رجوع مدمجًا وكبسولة STD قياسية. يناسب هذا الطراز تصريف المكثفات في أنظمة البخار الصناعية وظروف التشغيل التي تتطلب تقليل خطر رجوع المكثفات أو السيفون، مع مقاسات توصيل DN15 وDN20 وDN25، وأقصى ضغط مسموح 50 bar g @ 50°C، وأقصى درجة حرارة مسموحة 400°C @ 35 bar g، وأقصى ضغط تشغيل 32 bar g @ 287°C.
BPC32YFCVمصيدة بخار حرارية توازنية الضغط ذات وصلة فلنجية مدمجة ومرشح أسطواني كبير السعة من النوع Y وصمام عدم رجوع
تستخدم BPC32YFCV وصلة فلنجية مدمجة ومرشحًا أسطوانيًا كبير السعة من النوع Y مصنوعًا من الفولاذ المقاوم للصدأ وصمام عدم رجوع مدمجًا وكبسولة STD قياسية. يناسب هذا الطراز تصريف المكثفات في أنظمة البخار الصناعية وظروف التشغيل التي تتطلب في الوقت نفسه سعة ترشيح أكبر وتقليل خطر رجوع المكثفات أو السيفون، مع مقاسات توصيل DN15 وDN20 وDN25، وأقصى ضغط مسموح 50 bar g @ 50°C، وأقصى درجة حرارة مسموحة 400°C @ 35 bar g، وأقصى ضغط تشغيل 32 bar g @ 287°C.
المواصفات
- مادة جسم الصمام
- فولاذ كربوني (DIN 1.0619+NASTM A216 WCB)
- مادة مقعد الصمام
- فولاذ مقاوم للصدأ (BS 970 431 S29)
- مادة المرشح
- فولاذ مقاوم للصدأ (AISI 304)
- مادة الكبسولة
- فولاذ مقاوم للصدأ
- أقصى ضغط مسموح
- 50 bar g @ 50°C
- أقصى درجة حرارة مسموحة
- 400°C @ 35 bar g
- أدنى درجة حرارة مسموحة
- -60°C
- أقصى ضغط تشغيل
- 32 bar g @ 287°C
- أدنى درجة حرارة تشغيل
- 0°C
- أقصى ضغط اختبار هيدروليكي بالماء في الحالة الباردة
- 75 bar g
- طريقة التوصيل
- وصلة فلنجية مدمجة
- معيار الفلنجة
- EN 1092 PN40, ASME B 16.5 Class 150, ASME B 16.5 Class 300
- مقاسات التوصيل
- DN15, DN20, DN25
- نوع المرشح المدمج
- BPC32F: شبكة مسطحة من الفولاذ المقاوم للصدأ؛ BPC32YF: شبكة أسطوانية كبيرة السعة من النوع Y
- صمام عدم الرجوع المدمج
- مجهز قياسيًا في BPC32FCV وBPC32YFCV
- درجة تبريد الكبسولة دون التشبع
- STD: أقل من درجة حرارة التشبع بمقدار 12°C؛ NTS: أقل من درجة حرارة التشبع بمقدار 6°C؛ SUB: أقل من درجة حرارة التشبع بمقدار 24°C
- معيار التصميم
- AD-Merkblatt WO/TRD100, توجيه المعدات الأوروبية لضغط التشغيل 97/23/EC
- شهادة المواد
- EN 10204 3.1
مجالات التطبيق
تصريف المكثفات من خطوط التتبع البخاري
لتصريف المكثفات من دوائر التتبع البخاري لخطوط العمليات وغيرها. تتميز هذه السلسلة بتصميم حراري توازني الضغط، ويمكن تشغيلها وفق درجة تبريد الكبسولة دون التشبع المطلوبة، مع جسم من الفولاذ الكربوني ووصلة فلنجية مدمجة.
نقاط تصريف البخار ذات خطر الشوائب المرتفع
لمواضع تصريف البخار التي قد تحتوي على شوائب جسيمية. تُجهز BPC32YF بمرشح أسطواني كبير السعة من النوع Y مصنوع من الفولاذ المقاوم للصدأ، بينما تُجهز BPC32F بمرشح مسطح من الفولاذ المقاوم للصدأ. وتدعم BPC32YF الغسل أثناء التشغيل عبر سدادة التصريف.
فروع التصريف المعرضة لخطر رجوع المكثفات
لفروع تصريف أنظمة البخار المعرضة لخطر رجوع المكثفات أو حدوث السيفون. تحتوي BPC32FCV وBPC32YFCV على صمام عدم رجوع مدمج لتوفير الحماية من الرجوع عند مواضع تصريف المكثفات ذات الوصلات الفلنجية المدمجة.
شبكات البخار الخارجية ودوائر التتبع البخاري في درجات الحرارة المحيطة المنخفضة
لمواضع تصريف المكثفات في شبكات البخار الخارجية أو دوائر التتبع البخاري التي قد تتعرض لدرجات حرارة محيطة منخفضة. تبلغ أدنى درجة حرارة مسموحة للمنتج -60°C.
نقاط الاختيار
ثلاثة خيارات لدرجة تبريد الكبسولة دون التشبع
يمكن تجهيز المنتج بكبسولات STD وNTS وSUB، وتكون درجات التصريف أقل من درجة حرارة البخار المشبع بمقدار 12°C و6°C و24°C على التوالي. ويمكن اختيار الكبسولة وفق درجة تبريد المكثفات المطلوبة عند التصريف.
خياران لتصميم المرشح المدمج
تستخدم BPC32F مرشحًا مسطحًا من الفولاذ المقاوم للصدأ، بينما تستخدم BPC32YF مرشحًا أسطوانيًا كبير السعة من النوع Y مصنوعًا من الفولاذ المقاوم للصدأ. ويمكن اختيار الطراز وفق متطلبات تصميم الترشيح.
صمام عدم رجوع مدمج اختياري
تحتوي الطرازات BPC32FCV وBPC32YFCV على صمام عدم رجوع مدمج، بينما لا تحتوي الطرازات الأساسية BPC32F وBPC32YF على صمام عدم رجوع مدمج. ويمكن الاختيار وفق الحاجة إلى منع رجوع المكثفات.
وصلات فلنجية مدمجة متعددة المعايير
يستخدم المنتج وصلات فلنجية مدمجة ويدعم معايير الفلنجة EN 1092 PN40 وASME B 16.5 Class 150 وClass 300، مع مقاسات توصيل DN15 وDN20 وDN25.
جسم من الفولاذ الكربوني ونطاقات تحمل الضغط ودرجة الحرارة المرتفعة
يُصنع جسم الصمام من الفولاذ الكربوني. يبلغ أقصى ضغط مسموح 50 bar g @ 50°C، وتبلغ أقصى درجة حرارة مسموحة 400°C @ 35 bar g، مما يجعله مناسبًا لظروف البخار الواقعة ضمن نطاقات الضغط ودرجة الحرارة المقابلة.
ملاحظات التركيب والصيانة
الحماية من رجوع المكثفات وتجهيز صمام عدم الرجوع
لا تحتوي BPC32F وBPC32YF على صمام عدم رجوع مدمج، بينما تُجهز BPC32FCV وBPC32YFCV قياسيًا بصمام عدم رجوع مدمج. عند وجود خطر رجوع المكثفات أو السيفون في خط التصريف، يجب التحقق من الطراز وتجهيز وسيلة الحماية المناسبة من الرجوع وفق متطلبات الموقع.
الأسئلة الشائعة
ما مبدأ تشغيل BPC32F وBPC32YF؟
هذان الطرازان مصائد بخار حرارية توازنية الضغط قابلة للصيانة، وتعملان بالفتح والإغلاق استنادًا إلى استجابة الكبسولة لدرجة الحرارة. ويحدد نوع الكبسولة درجة التصريف: STD تصرف عند درجة حرارة أقل من درجة حرارة البخار المشبع بمقدار 12°C، وNTS بمقدار 6°C، وSUB بمقدار 24°C. ويجب تحديد نوع الكبسولة عند الطلب.
ما الفرق بين BPC32F وBPC32YF عند الاختيار؟
تحتوي BPC32F على مرشح مسطح مدمج من الفولاذ المقاوم للصدأ، بينما تحتوي BPC32YF على مرشح أسطواني كبير السعة مدمج من النوع Y، ومزودة بسدادة تصريف تتيح الغسل أثناء التشغيل. تناسب BPC32YF ظروف التشغيل التي تتطلب سعة ترشيح أكبر وتنظيفًا أثناء التشغيل، بينما تناسب BPC32F خطوط الأنابيب ذات تكوينات الفلنجة القياسية.
ما الفرق بين BPC32FCV وBPC32YFCV والطرازات الأساسية؟
يحتوي كل من BPC32FCV وBPC32YFCV، بالإضافة إلى هيكل الوصلة الفلنجية المدمجة، على صمام عدم رجوع مدمج من الفولاذ المقاوم للصدأ، للاستخدام في ظروف التشغيل التي يوجد فيها خطر السيفون أو الحاجة إلى منع الرجوع. وتستخدم BPC32FCV مرشحًا مسطحًا، بينما تستخدم BPC32YFCV مرشحًا أسطوانيًا كبير السعة من النوع Y، وهي أعلى تهيئة في السلسلة.
ما مقاسات التوصيل ومعايير الفلنجة التي تدعمها هذه السلسلة؟
تدعم السلسلة المقاسات DN15 وDN20 وDN25، وتستخدم وصلات فلنجية مدمجة وفق EN 1092 PN40 أو ASME B16.5 Class 150 أو Class 300. عند الحاجة إلى طريقة توصيل أخرى، يجب تأكيد التهيئة المحددة وفق الطراز الفعلي وظروف التطبيق.
ما الاحتياطات المطلوبة أثناء التركيب والصيانة؟
قبل التركيب، يجب التأكد من توافق المقاس ومعيار التوصيل ونوع الكبسولة مع النظام، واختيار وجود صمام عدم الرجوع المدمج وفق ظروف التشغيل. أثناء الصيانة، يمكن إجراء الفحص باستخدام التصميم القابل للصيانة. وعند طلب قطع الغيار، يجب تحديد طراز مصيدة البخار والمقاس وطراز الكبسولة.
