Ventil Bray Série 39 pro regulaci abrazivní suspenze je určen pro potrubí DN 50 až 600 a je k dispozici v mezipřírubovém provedení nebo s přírubovým prodlouženým tělesem. Kotouč z tvrzené chrom-molybdenové litiny v kombinaci s otěruvzdorným obložením je vhodný pro regulaci průtoku a uzavírání médií s částicemi, korozivních médií nebo médií náchylných k tvorbě usazenin při tlaku až 16 bar a teplotách od -29 °C do 150 °C.

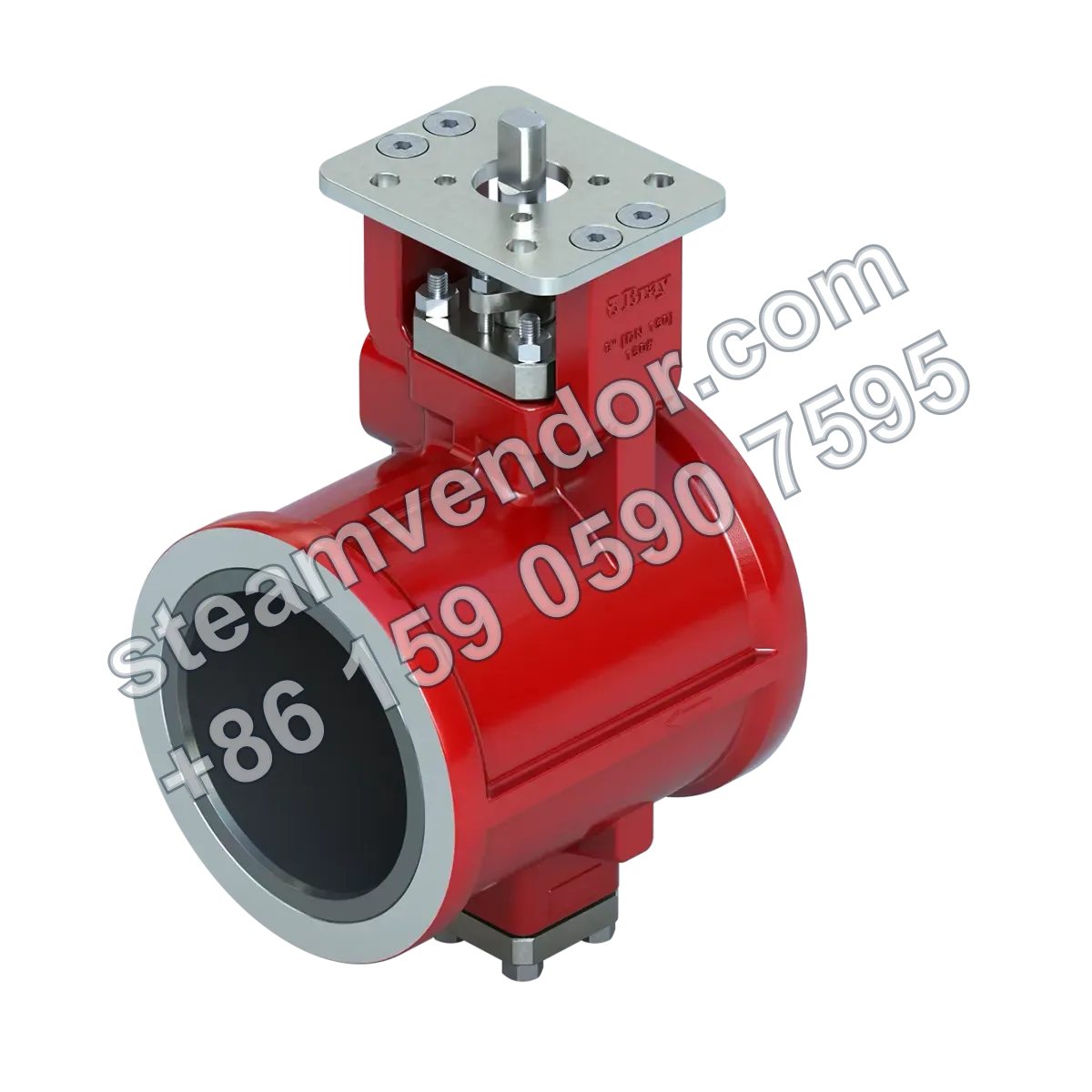

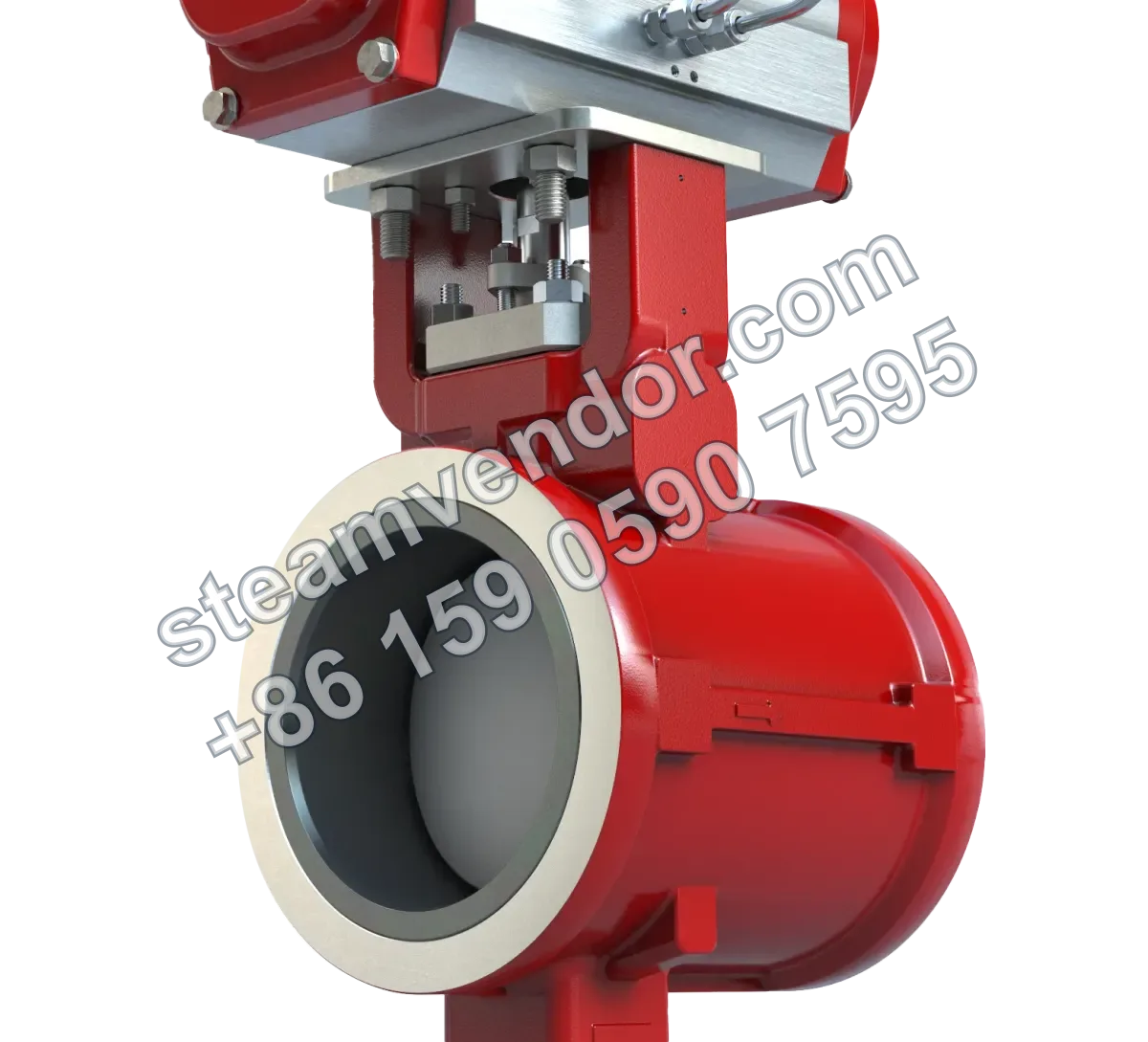

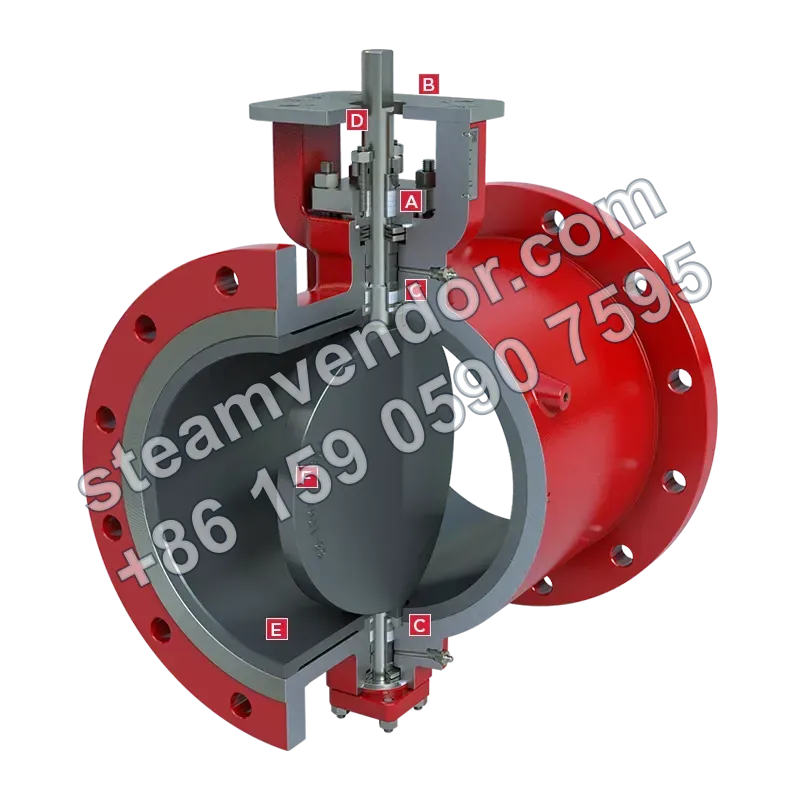

Produktový obrázek ventilu pro regulaci suspenze Série 39
1 / 3
Bray Série 39 ventil pro regulaci abrazivní suspenze (DN 50 až 600)
Ventil pro regulaci abrazivní suspenze, určený pro potrubí s erozivními, korozivními a usazeniny tvořícími médii.
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Rozsah velikostí
- NPS 2 až 24 / DN 50 až 600
- Maximální přípustný provozní tlak
- 230 psi (16 bar)
- Rozsah provozních teplot
- -20°F až 300°F (-29°C až 150°C)
- Materiál tělesa
- tvárná litina, nerezová ocel, uhlíková ocel
- Materiál kotouče
- chrom-molybdenová litina (tvrzená)
- Materiál obložení
- nadměrný kovový karbid, chromová slitina železa
- Materiál hřídele
- nerezová ocel 17-4PH
- Typ tělesa
- mezipřírubové, přírubové prodloužené těleso
- Vrtání přírub
- ASME B16.5 Class 150
- Konstrukční norma
- ASME B16.34
- Zkušební norma
- API 598
- Certifikace
- TR CU, UA TR
Oblasti použití
Regulace průtoku v potrubí pro dopravu suspenze
Instaluje se do procesního dopravního potrubí se suspenzí obsahující pevné částice pro regulaci nebo omezení průtoku suspenze. Série 39 je navržena speciálně pro regulaci suspenzí a využívá kotouč z tvrzené chrom-molybdenové litiny a otěruvzdorné obložení pro provozní podmínky s abrazivním opotřebením způsobeným suspenzí.
Regulace procesního potrubí s erozivními částicovými médii
Instaluje se do procesních potrubních úseků obsahujících pevné částice, které trvale erodují průtočný kanál ventilu, pro regulaci průtoku nebo uzavírání. Série 39 využívá kotouč z tvrzené chrom-molybdenové litiny a otěruvzdorné obložení a je vhodná pro erozivní aplikace.
Regulace systémů pro zpracování korozivních suspenzí
Instaluje se do potrubí pro zpracování suspenzí obsahujících korozivní složky a pevné částice pro regulaci průtoku média. Série 39 je výslovně vhodná pro korozivní aplikace a využívá konstrukci s otěruvzdorným obložením a volitelné kovové materiály tělesa.
Regulace procesního potrubí s médii náchylnými k tvorbě usazenin
Instaluje se do procesních potrubí, kde mohou vznikat usazeniny nebo nánosy, pro regulaci nebo izolaci média. Série 39 je výslovně vhodná pro média náchylná k tvorbě usazenin a provozní podmínky regulace suspenze.
Body výběru
Kotouč z tvrzené chrom-molybdenové litiny a otěruvzdorné materiály obložení
Kotouč je vyroben z tvrzené chrom-molybdenové litiny a obložení využívá otěruvzdorné materiály, jako jsou kovové karbidy a slitiny chromové litiny, pro regulační provoz se suspenzemi a erozivními či korozivními médii.
Volitelné mezipřírubové nebo přírubové prodloužené těleso
Těleso je k dispozici v mezipřírubovém provedení a jako přírubové prodloužené těleso; volbu lze provést podle způsobu připojení potrubí a montážních podmínek.
Pokyny k instalaci a údržbě
Omezení tlakových a teplotních podmínek
Před instalací a uvedením do provozu ověřte, že skutečné provozní podmínky nepřekračují maximální přípustný provozní tlak 230 psi (16 bar) a že provozní teplota je v rozsahu od -29 °C do 150 °C.
Kontrola specifikace připojovacích přírub
Před instalací ověřte, že příruby připojeného potrubí odpovídají rozhraní ventilu. Vrtání přírub ventilu odpovídá ASME B16.5 Class 150.
Často kladené dotazy
Pro jaká média a provozní podmínky je ventil pro regulaci suspenze Série 39 vhodný?
Je vhodný pro suspenze, erozivní, korozivní a usazeniny tvořící média, především pro aplikace regulace suspenzí s vysokou odolností proti opotřebení.
Jaké jsou hlavní technické parametry ventilu pro regulaci suspenze Série 39?
Rozsah velikostí je NPS 2 až 24 (DN 50 až 600), teplotní rozsah je od -29 °C do 150 °C a maximální přípustný provozní tlak je 230 psi (16 bar). Materiály tělesa zahrnují tvárnou litinu, nerezovou ocel a uhlíkovou ocel.
Jaké materiály obložení a kotouče jsou k dispozici pro ventil pro regulaci suspenze Série 39?
Pro obložení jsou k dispozici chromová litina, karbid wolframu nebo materiál Abrasituff a kotouč je vyroben z tvrzené chrom-molybdenové litiny. Konkrétní konfiguraci je nutné potvrdit podle skutečného modelu a aplikačních podmínek.
Jak se k ventilu pro regulaci suspenze Série 39 připojuje pohon?
Ventil využívá hřídel s dvojitým D profilem a montážní desku ISO 5211, což umožňuje přímou montáž pohonů Bray. Typy tělesa zahrnují mezipřírubové provedení a přírubové prodloužené těleso.
Má ventil pro regulaci suspenze Série 39 těsnicí funkci a jaké jsou jeho charakteristiky údržby?
Série 39 je regulační ventil a kotouč nemá těsnicí schopnost; jeho konstrukce je určena k maximalizaci průtoku a snížení opotřebení. Ucpávka hřídele je snadno přístupná bez demontáže pohonu a hřídel je vybavena pojistným systémem proti vysunutí. Konkrétní plán údržby je nutné potvrdit podle skutečného modelu a aplikačních podmínek.
