Pryskyřicový koncový spínač Bray řady 5B slouží k indikaci polohy a elektrické zpětné vazbě automatizovaných ventilů. Je vybaven krytem z PBT vyztuženého skelnými vlákny, se stupněm krytí IP66/67/68 a NEMA 4/4x. Produkt vyhovuje montážní normě VDI/VDE 3845 (NAMUR), lze jej osadit až 6 mechanickými nebo bezkontaktními spínači a podporuje komunikaci AS-I, Profibus DP a DeviceNet. Je vhodný pro monitorování polohy ventilů v náročných prostředích, sběr stavových dat v průmyslových řídicích sítích a aplikace s jiskrově bezpečnými obvody v nebezpečných prostorech.

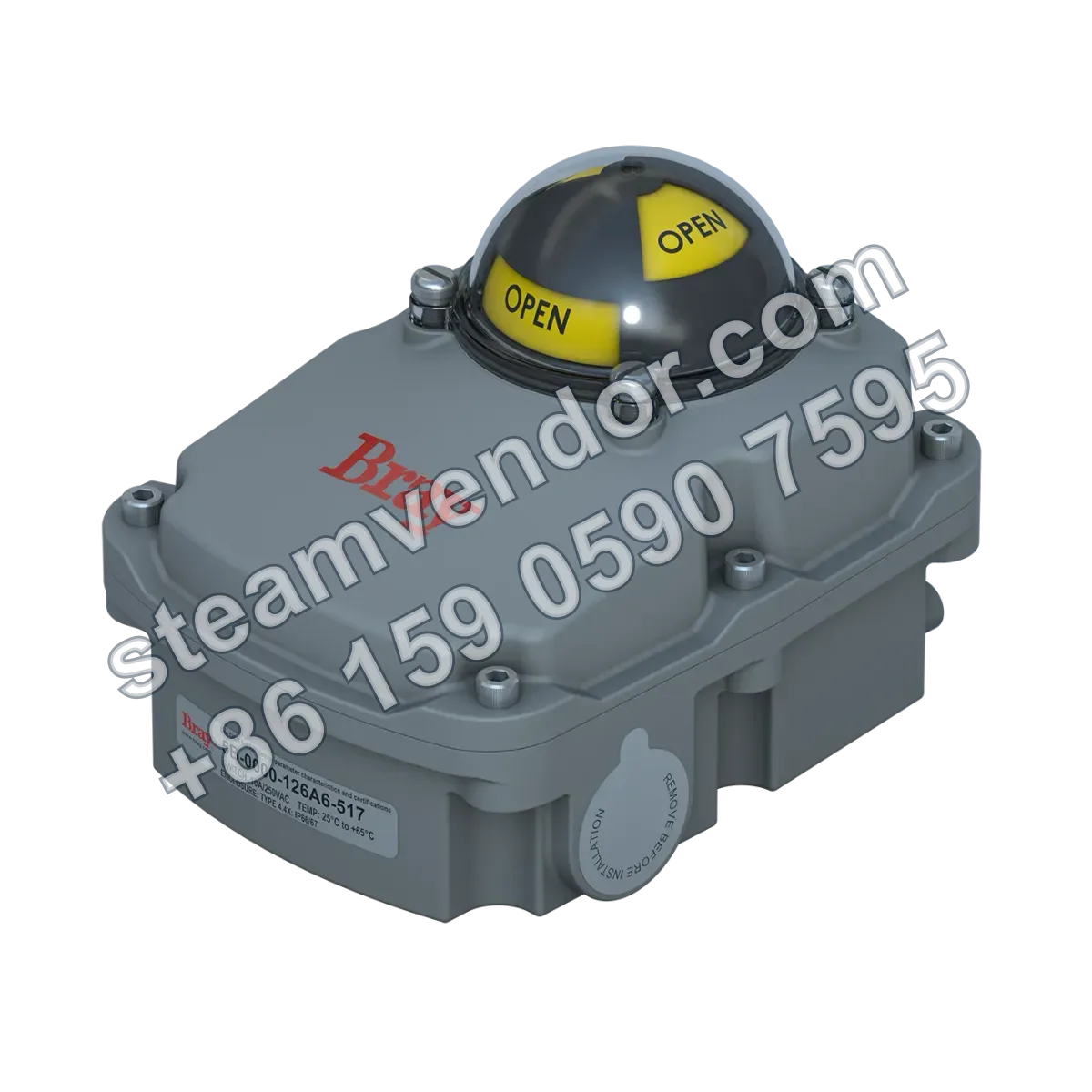

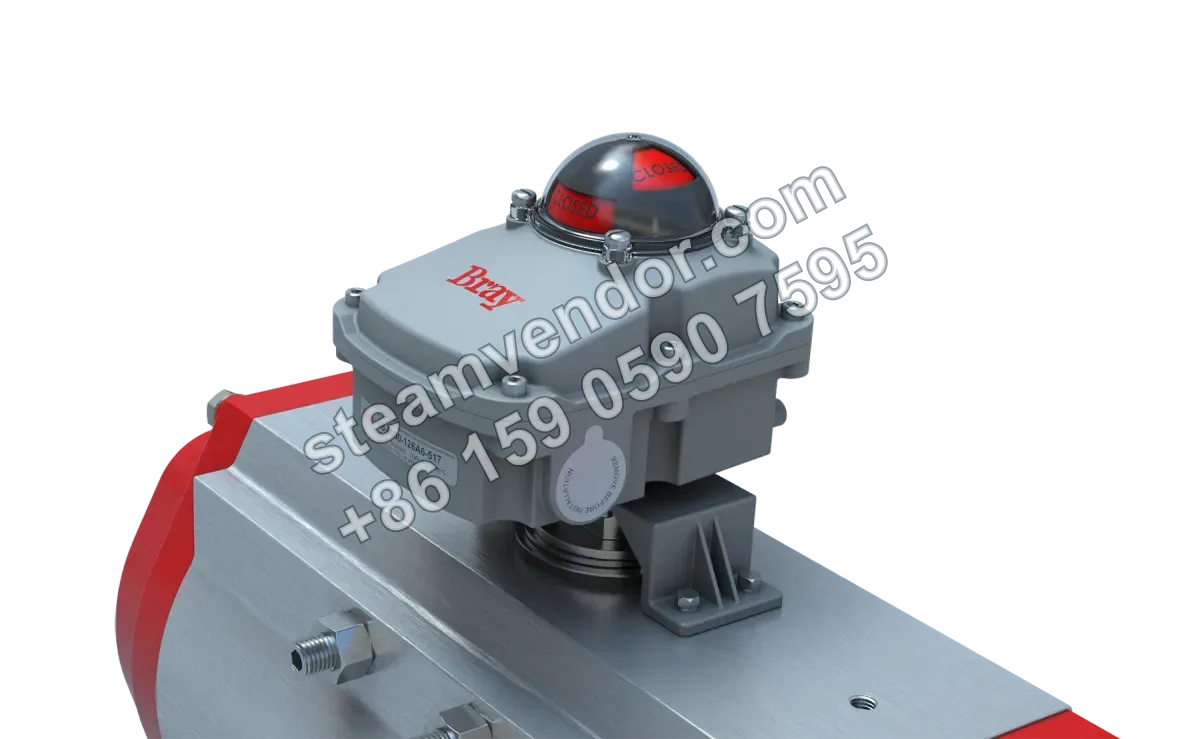

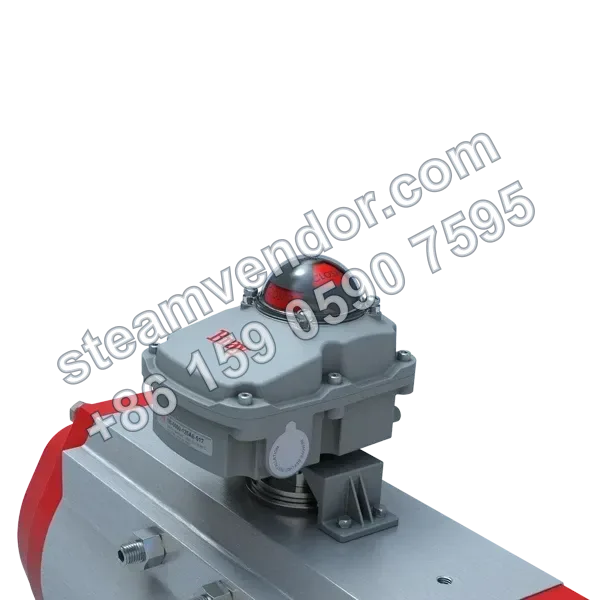

Produktový obrázek pryskyřicového koncového spínače řady 5B
1 / 5
Bray řada 5B pryskyřicový koncový spínač pro ventily
Pryskyřicový koncový spínač pro ventily podporující až 6 spínačů a různé komunikační protokoly.
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Stupeň krytí
- IP66/67/68, NEMA 4/4x
- Certifikace
- CE, cULus (většina modelů), SIL 3; volitelně ATEX, IECEx
- Komunikační protokoly
- AS-I, Profibus DP, DeviceNet
- Typ spínače
- Mechanické: SPDT, DPDT; bezkontaktní: PNP, NPN, 140V 2-wire, 250V 2-wire, jazýčkový spínač, NAMUR jiskrově bezpečný
- Počet spínačů
- 6
- Montážní norma
- VDI/VDE 3845 (NAMUR)
- Rozsah provozní teploty
- -25°C až 65°C (-13°F až 149°F)
- Vstupy pro kabelové průchodky
- 2x 3/4" NPT nebo M25 (oboustranně), 1x 1/2" NPT nebo M20 (vzadu)
- Materiál krytu
- PBT vyztužené skelnými vlákny
- Indikátor polohy

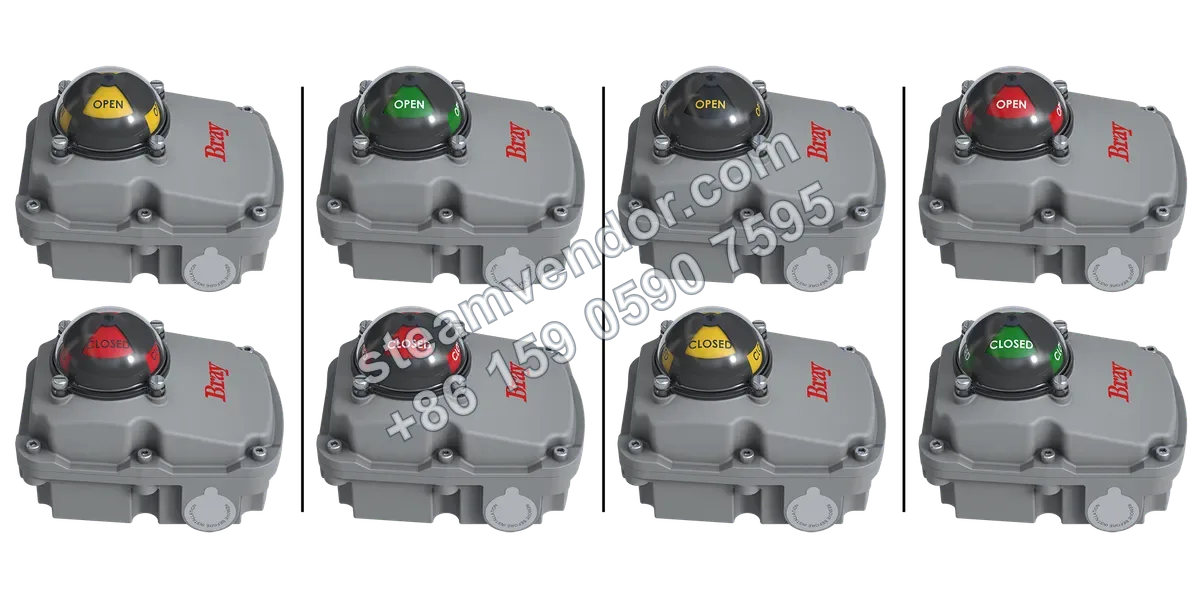

- Nárazuvzdorné kopulové provedení; barvy majáku: červená/žlutá, červená/zelená, černá/žlutá, obrácená červená/zelená
Oblasti použití
Zpětná vazba polohy automatizovaných ventilů v náročných prostředích
Určeno pro indikaci stavu polohy a elektrickou zpětnou vazbu automatizovaných ventilů. Produkt má krytí IP66/67/68 a NEMA 4/4x a kryt z PBT vyztuženého skelnými vlákny, takže je vhodný pro aplikace vyžadující ochranu proti vlhkosti, vodě a náročným provozním podmínkám.
Sběr stavu automatizovaných ventilů v průmyslových řídicích sítích
Určeno pro systémy automatizovaných ventilů využívající komunikační protokoly AS-I, Profibus DP nebo DeviceNet ke sběru a přenosu stavů polohy ventilů a centralizovanému monitorování jejich stavu.
Zpětná vazba vícekanálových signálů polohy ventilů a blokování
Určeno pro zařízení s automatizovanými ventily vyžadující vícekanálovou zpětnou vazbu stavu ventilů nebo blokovacích signálů. Produkt lze osadit až 6 spínači a podporuje volitelné spínače SPDT, DPDT, PNP, NPN, jazýčkové a další bezkontaktní spínače.
Jiskrově bezpečné monitorování polohy ventilů v nebezpečných prostorech
Určeno pro aplikace monitorování polohy ventilů s nebezpečím výbuchu a jiskrově bezpečnými obvody. Produkt podporuje jiskrově bezpečné bezkontaktní spínače NAMUR a volitelnou certifikaci ATEX nebo IECEx. Konkrétní použití musí odpovídat příslušnému modelu a požadavkům certifikace daného provozu.
Body výběru
Konfigurace zpětné vazby polohy s až 6 spínači
Tuto řadu koncových spínačů lze osadit až 6 spínači pro indikaci polohy ventilu a vícekanálovou stavovou zpětnou vazbu.
Pryskyřicový kryt z PBT vyztuženého skelnými vlákny
Kryt koncového spínače je vyroben z PBT vyztuženého skelnými vlákny a může sloužit jako podklad pro výběr aplikací požadujících pryskyřicový kryt.
Vícesměrné vstupy pro kabelové průchodky a kompatibilita s montáží NAMUR
Produkt nabízí dva boční vstupy pro kabelové průchodky 3/4 palce NPT nebo M25 a jeden zadní vstup 1/2 palce NPT nebo M20 a je kompatibilní s montážní normou VDI/VDE 3845 NAMUR.
Různé typy spínačů a možnosti komunikace po průmyslové sběrnici
K dispozici jsou mechanické spínače SPDT a DPDT, bezkontaktní spínače PNP, NPN, dvouvodičové, jazýčkové a jiskrově bezpečné NAMUR a komunikace AS-I, Profibus DP a DeviceNet.
Pokyny k instalaci a údržbě
Omezení provozní teploty okolí
Při instalaci a provozu zajistěte, aby teplota okolí koncového spínače byla v předepsaném rozsahu -25°C až 65°C (-13°F až 149°F).
Často kladené dotazy
Pro jaké aplikace v náročných prostředích je vhodný stupeň krytí pryskyřicového koncového spínače řady 5B?
Tato řada koncových spínačů má certifikaci typu UL/NEMA a různé možnosti krytí. Je vhodná pro provozní prostředí vyžadující ochranu před deštěm, prachem a nárazy a umožňuje provoz v podmínkách IP66/67/68 a NEMA 4/4x.
Jaký je vztah mezi principem činnosti tohoto koncového spínače a indikací polohy ventilu?
Koncový spínač poskytuje přímou indikaci polohy ventilu pomocí indikátoru s vysokou viditelností. V kombinaci s až 6 spínači zajišťuje spolehlivý výstup stavu ventilu pro vzdálené monitorování a místní ověření.
Které komunikační protokoly lze při výběru integrovat s tímto koncovým spínačem?
Volitelné komunikační protokoly zahrnují AS-I, Profibus DP a DeviceNet, které lze integrovat podle průmyslové sběrnice řídicího systému.
Jaký je teplotní rozsah této řady a má speciální konstrukci těsnění?

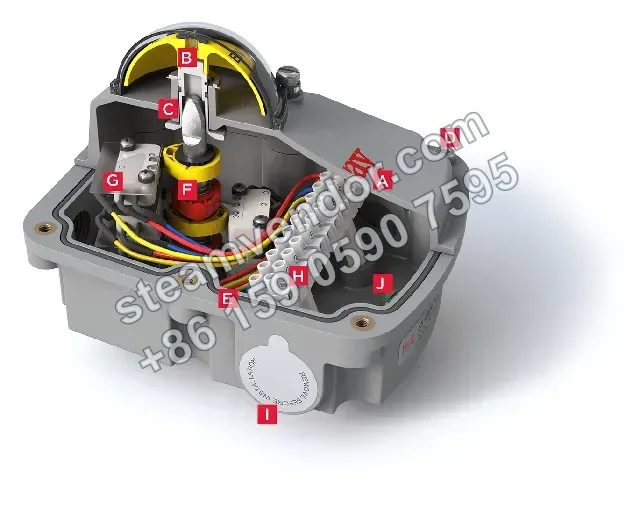

Rozsah provozní teploty je -25°C až 65°C. K ochraně proti vniknutí vody a korozi v provozu je vybavena sekundárním těsněním hrdla hřídele, O-kroužky a dalšími ochrannými prvky.
Jaké jsou klíčové body pro instalaci a zapojení koncového spínače?
Víko a základna mají kompaktní konstrukci a jsou upevněny šrouby proti vypadnutí. Kabelové vstupy nabízejí různé možnosti připojení: oboustranně 2x 3/4" NPT nebo M25 a vzadu 1x 1/2" NPT nebo M20. Produkt také podporuje kompatibilitu s VDI/VDE 3845 (NAMUR).
