Bray řady 5C, nevýbušný spínací box pro monitorování polohy ventilu

Pro zpětnou vazbu polohy ventilu v nebezpečných prostorech, s podporou různých průmyslových komunikačních protokolů.

Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

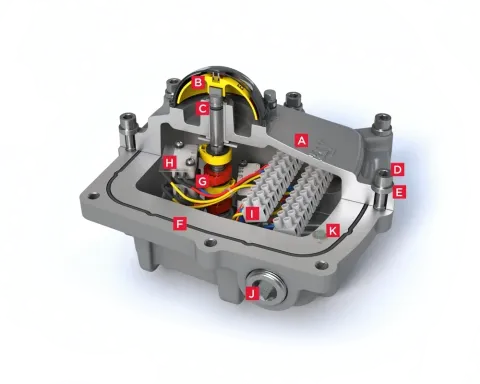

Bray řady 5C je nevýbušný spínací box pro monitorování polohy ventilu, určený pro ventily s pohony vyhovujícími normě VDI/VDE 3845 (NAMUR). Produkt je k dispozici s mechanickými nebo bezkontaktními spínači, s konfigurací až 6 spínačů a volitelnou komunikací AS-I, Profibus DP nebo DeviceNet. Je určen pro zpětnou vazbu polohy ventilu, blokování a monitorování stavu řídicích sítí v nebezpečných prostorech chemických, rafinérských a petrochemických provozů.

Specifikace

Certifikace: CE, cULus, ATEX, IECEx, schopnost SIL 3
Komunikační protokoly: AS-I, Profibus DP, DeviceNet
Stupeň krytí: IP66/67/68, NEMA 4/4X, solná mlha UL50E
Rozsah provozní teploty: -13°F až 149°F (-25°C až 65°C)
Typ spínače: Mechanický: SPDT, DPDT; bezkontaktní: PNP, NPN
Maximální počet spínačů: 6
Montážní standard: Kompatibilní s VDI/VDE 3845 (NAMUR)
Vstupy pro kabeláž: 2×¾" NPT, 1×½" NPT nebo 2×M25, 1×M20
Indikátor polohy: Dobře viditelný kupolový indikátor; červená/žlutá, červená/zelená, černá/žlutá nebo obrácená červená/zelená
Materiál tělesa: Hliníková základna a kryt

Oblasti použití

Monitorování stavu polohy ventilu v chemických a petrochemických zařízeních v nebezpečných prostorech

Určeno pro nebezpečné prostory chemických, rafinérských nebo petrochemických zařízení k poskytování elektrické zpětné vazby polohy otevřeno/zavřeno a potvrzení stavu na místě pro ventily instalované na pohonech vyhovujících normě VDI/VDE 3845 (NAMUR).

Připojení stavu polohy ventilu v průmyslových řídicích sítích

Určeno pro automatizované ventilové systémy k připojení stavu polohy ventilu do systémů řízení nebo monitorování na pracovišti prostřednictvím komunikačních voleb AS-I, Profibus DP nebo DeviceNet.

Víceokruhová zpětná vazba polohy ventilu a monitorování blokování

Určeno pro automatizované ventilové sestavy, které vyžadují poskytování zpětné vazby polohy ventilu pro blokovací, poplachové, řídicí nebo vzdálené monitorovací obvody. Tato řada může být vybavena až 6 spínači a má schopnost SIL 3.

Body výběru

Více mezinárodních certifikací a schopnost SIL 3

Disponuje certifikacemi CE, cULus, ATEX, IECEx a schopností SIL 3, které lze použít jako kritéria výběru certifikace pro projekty v nebezpečných prostorech a projekty související s funkční bezpečností.

Vícesignálová konfigurace až se 6 spínači

Podporuje až 6 spínačů s volitelnými mechanickými typy SPDT, DPDT a bezkontaktními typy PNP, NPN.

Vysoký stupeň krytí a skříň odolná vůči solné mlze

Má stupeň krytí IP66/67/68, NEMA 4/4X a ochranu proti solné mlze UL50E, s hliníkovou základnou a krytem.

Konfigurace vstupů pro kabeláž v různých standardech

Nabízí konfigurace vstupů pro kabeláž 2x3/4in NPT plus 1x1/2in NPT nebo 2xM25 plus 1xM20.

Pokyny k instalaci a údržbě

Použití montážního rozhraní kompatibilního s VDI/VDE 3845

Způsob montáže tohoto spínacího boxu je kompatibilní s normou VDI/VDE 3845 (NAMUR). Při instalaci je nutné použít montážní rozhraní a odpovídající připojení kompatibilní s touto normou.

Často kladené dotazy

Jaký je princip funkce spínacího boxu řady 5C?

Nevýbušný spínací box řady 5C se používá pro spolehlivé monitorování polohy ventilu v nebezpečných prostorech. Ve spojení s dobře viditelným kupolovým indikátorem poskytuje jasnou zpětnou vazbu o otevření/zavření ventilu. Směr indikace lze obrátit otočením kupole bez otevření krytu, což pracovníkům na místě umožňuje intuitivně rozpoznat stav ventilu.

Jaké komunikační protokoly spínací box podporuje pro integraci?

Podporuje komunikační protokoly AS-I, Profibus DP a DeviceNet, což usnadňuje integraci se stávajícími řídicími systémy a přenos signálu.

Jaké možnosti nabízí tento produkt z hlediska stupně krytí?

Má stupeň krytí IP66/67/68, NEMA 4/4X a certifikaci pro solnou mlhu UL50E, takže je vhodný pro venkovní použití nebo aplikace v náročných prostředích.

Jaké konfigurace a montážní požadavky je nutné zohlednit při instalaci tohoto spínacího boxu?

Těleso je navrženo jako kompatibilní s VDI/VDE 3845 (NAMUR), nabízí až 6 spínačů a více možností závitů vstupů pro kabeláž pro snadné připojení k systémům na místě. Konkrétní konfiguraci je nutné potvrdit podle skutečného modelu a aplikačních podmínek.

Jaké možnosti vizuální indikace nabízí tato řada?

Je vybavena dobře viditelným indikátorem s volbami barev majáku v provedení standardní červená/žlutá, dále červená/zelená, černá/žlutá nebo obrácená červená/zelená, pro rychlé odečtení stavu ventilu.
