Bray Series 767 je obousměrný vysokotlaký nožový šoupátkový ventil pro suspenze, určený pro potrubí NPS 3 až 36 (DN 80 až 900), s maximálním přípustným provozním tlakem až 740 psi (51 bar). Těleso ventilu má dvoudílnou přírubovou konstrukci se šroubovým spojem, obousměrně aktivované těsnění z ocelí vyztužených elastomerových pouzder a plnoprůtočný kanál bez překážek. Je určen pro uzavírací izolaci potrubí s abrazivními suspenzemi v těžebním, celulózo-papírenském a cementářském průmyslu.

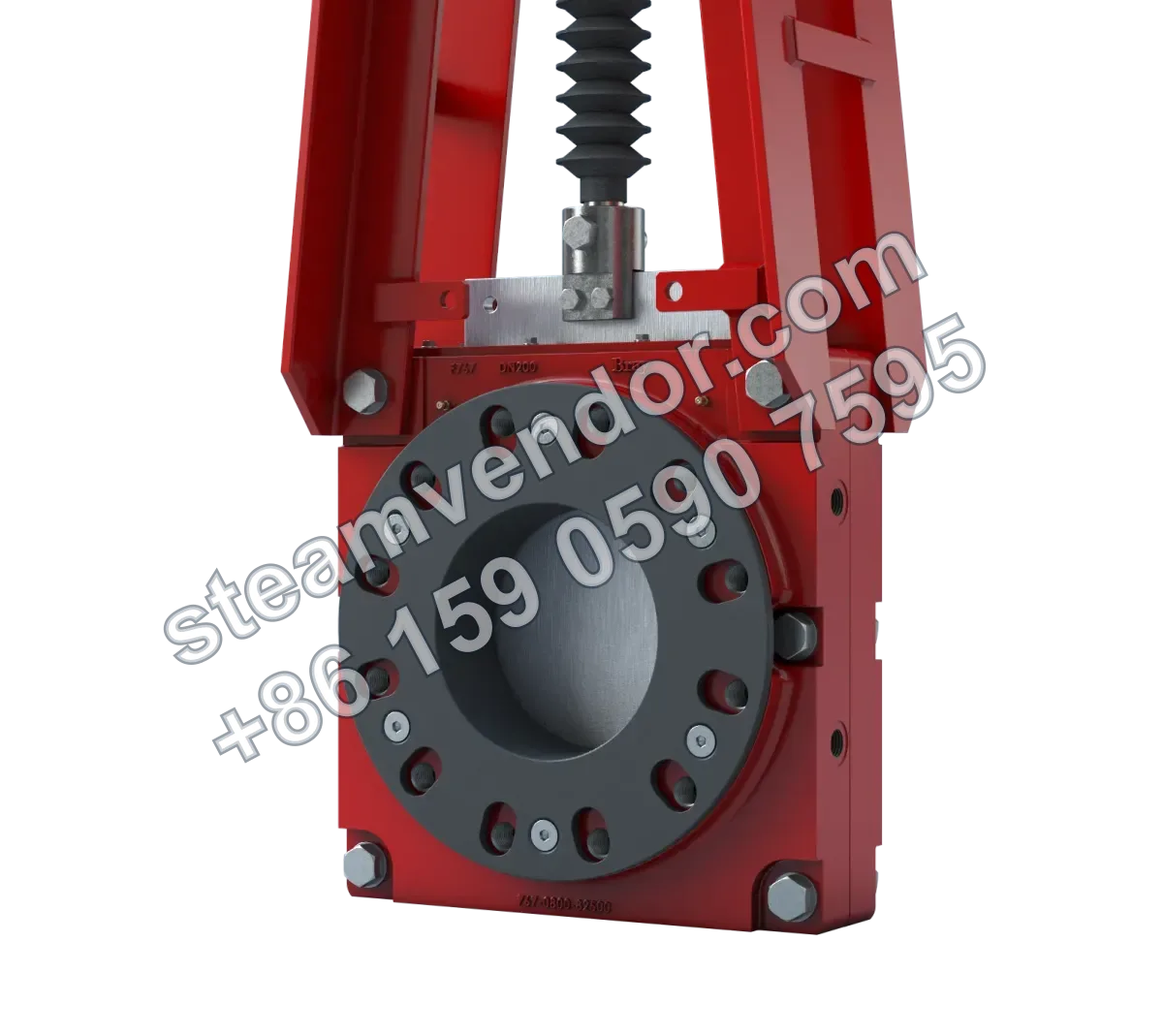

Produktový obrázek vysokotlakého ventilu pro suspenze Series 767
1 / 2
Obousměrný vysokotlaký nožový šoupátkový ventil Bray Series 767 pro suspenze
Obousměrný vysokotlaký nožový šoupátkový ventil pro suspenze s podporou pneumatického pohonu
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Typ ventilu
- Obousměrný nožový šoupátkový ventil
- Rozsah jmenovitých velikostí
- NPS 3 až 36 / DN 80 až 900
- Maximální přípustný provozní tlak
- 300 psi (20 bar), 450 psi (31 bar) nebo 740 psi (51 bar)
- Materiál tělesa
- Uhlíková ocel (WCB), jiné materiály jsou dostupné na vyžádání
- Konstrukce tělesa
- Dvoudílné přírubové těleso se šroubovým spojem
- Norma vrtání příruby
- ASME CL300
- Typ těsnění
- Elastomerové pouzdro vyztužené ocelovým J-kroužkem, obousměrně aktivované těsnění s nulovým únikem
- Materiál sedla a teplotní rozsah
- Přírodní kaučuk: 165°F / 74°C; EPDM: 248°F / 120°C
- Materiál šoupátka
- Nerezová ocel 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®
- Materiál vřetene
- Nerezová ocel 304
- Provedení průtočného kanálu
- Plnoprůtočný kanál bez překážek
- Možnosti pohonu
- Ruční kolo, kuželové ozubené kolo, pneumatický, hydraulický, elektrický
- Certifikace
- ATEX, CRN, PED, PE(S)R, TR CU, UA TR
Oblasti použití
Izolace potrubí pro dopravu těžebních suspenzí
Používá se pro uzavírací izolaci potrubí pro dopravu těžebních suspenzí. Tato řada je navržena pro vysokotlaké a abrazivní suspenze, využívá plnoprůtočný kanál bez překážek a obousměrně aktivované těsnění s nulovým únikem a je vhodná pro spolehlivou izolaci potrubí se suspenzemi obsahujícími pevné částice.
Izolace potrubí pro celulózu a papírenské suspenze
Používá se pro izolaci potrubí pro dopravu vláknitých suspenzí v celulózo-papírenském průmyslu. Tato řada je navržena speciálně pro aplikace se suspenzemi, využívá tlačné šoupátko a obousměrnou těsnicí konstrukci pro spolehlivé uzavření toku suspenze.
Izolace systémů s abrazivními suspenzemi v cementářském průmyslu
Používá se pro izolaci dopravních nebo zpracovatelských potrubí s abrazivními suspenzemi v cementářském průmyslu. Tato řada využívá technologii ochrany proti suspenzi a elastomerová pouzdra vyztužená ocelí a poskytuje plnoprůtočný kanál bez překážek, takže je vhodná pro provozy se suspenzemi obsahujícími pevné částice.

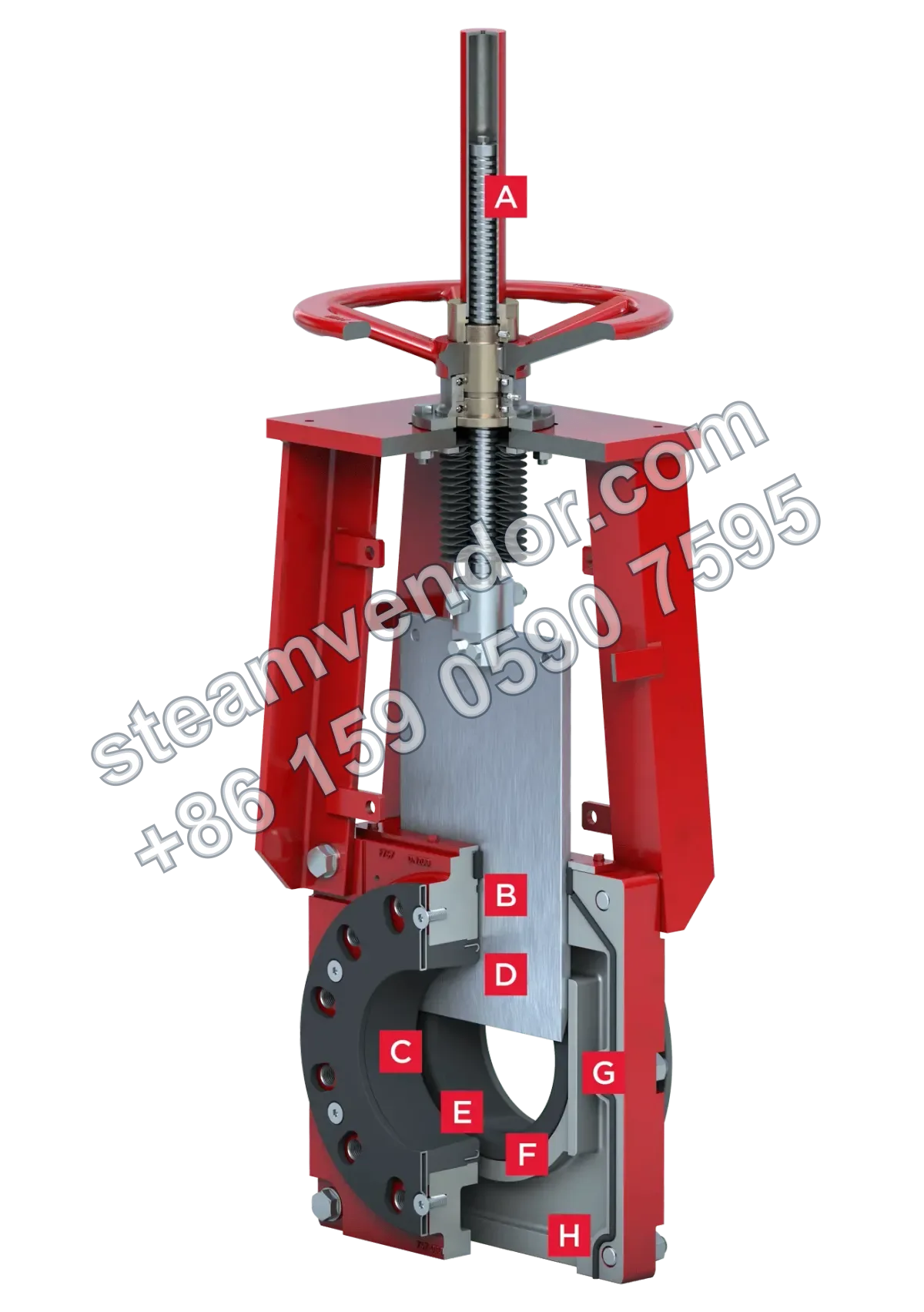

Body výběru
Obousměrně aktivovaná těsnicí konstrukce
Využívá konstrukci s tlačným šoupátkem a elastomerovým pouzdrem vyztuženým ocelovým J-kroužkem pro dosažení obousměrně aktivovaného těsnění s nulovým únikem, vhodného pro vysokotlaké aplikace se suspenzemi.
Konstrukce pro údržbu v provozu s vyměnitelnými pouzdry
Dvě elastomerová pouzdra jsou vyměnitelné díly a údržbu lze provádět na místě, což pomáhá prodloužit životnost tělesa ventilu, šoupátka a víka a omezit odstávky.
Více úrovní tlaku pro vysokotlaké suspenze
Series 767 je navržena pro vysokotlaké aplikace se suspenzemi a nabízí maximální přípustný provozní tlak 300 psi (20 bar), 450 psi (31 bar) nebo 740 psi (51 bar).
Více možností materiálu šoupátka
Šoupátko je k dispozici z nerezové oceli 304, 316 a 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy C, Monel a dalších materiálů; volbu lze přizpůsobit provozním podmínkám suspenze a tlakové třídě.
Plnoprůtočný kanál bez překážek
Ventil využívá plnoprůtočnou konstrukci kanálu bez překážek, vhodnou pro dopravu suspenzí.
Pokyny k instalaci a údržbě
Ověření shody tlakové třídy s provozními podmínkami
Před instalací a uvedením do provozu ověřte, že maximální přípustný provozní tlak zvoleného ventilu odpovídá skutečným provozním podmínkám potrubí. Provozní tlak nesmí překročit použitelnou tlakovou třídu ventilu.
Ověření vhodnosti materiálu sedla pro teplotu média
Před instalací zvolte vhodný materiál elastomerového sedla podle skutečné teploty média: přírodní kaučuk je vhodný pro teploty nepřesahující 74°C a EPDM pro teploty nepřesahující 120°C.
Často kladené dotazy
Jaký je princip činnosti obousměrného nožového šoupátkového ventilu Series 767?
Series 767 používá konstrukci s tlačným šoupátkem v kombinaci s obousměrným těsněním s nulovým únikem a díky technologii ochrany proti suspenzi zajišťuje stabilní těsnění a regulaci toku ve vysokotlakých médiích se suspenzemi.
Jaké technické výhody nabízí tento ventil pro vysoce abrazivní média?
Využívá technologii ochrany proti suspenzi a vyměnitelná elastomerová pouzdra, která prodlužují životnost tělesa ventilu, šoupátka a víka při opotřebení. Podporuje také údržbu na místě a zkracuje odstávky.
Jak při výběru zohlednit kombinaci materiálu šoupátka a materiálu sedla?
Pro šoupátko je dostupných více slitin nerezové oceli. Teplotní rozsah materiálu sedla souvisí s korozivitou média; konkrétní kombinaci je nutné potvrdit podle vlastností média, tlakové třídy a teplotních podmínek, aby byly splněny požadavky na korozní odolnost a pevnost.
Jaké možnosti pohonu jsou k dispozici pro Series 767?
K dispozici jsou ruční kolo, kuželové ozubené kolo, pneumatický, hydraulický a elektrický pohon, které vyhovují různým požadavkům na instalaci a provozní použití.
Jak provádět údržbu na místě pro zajištění dlouhodobé výkonnosti?
Při údržbě lze vyměnit elastomerová pouzdra, zkontrolovat materiál šoupátka a těsnicí komponenty a zachovat průchodnost kanálu bez překážek. Konkrétní konfiguraci je nutné potvrdit podle skutečného modelu a podmínek použití.
