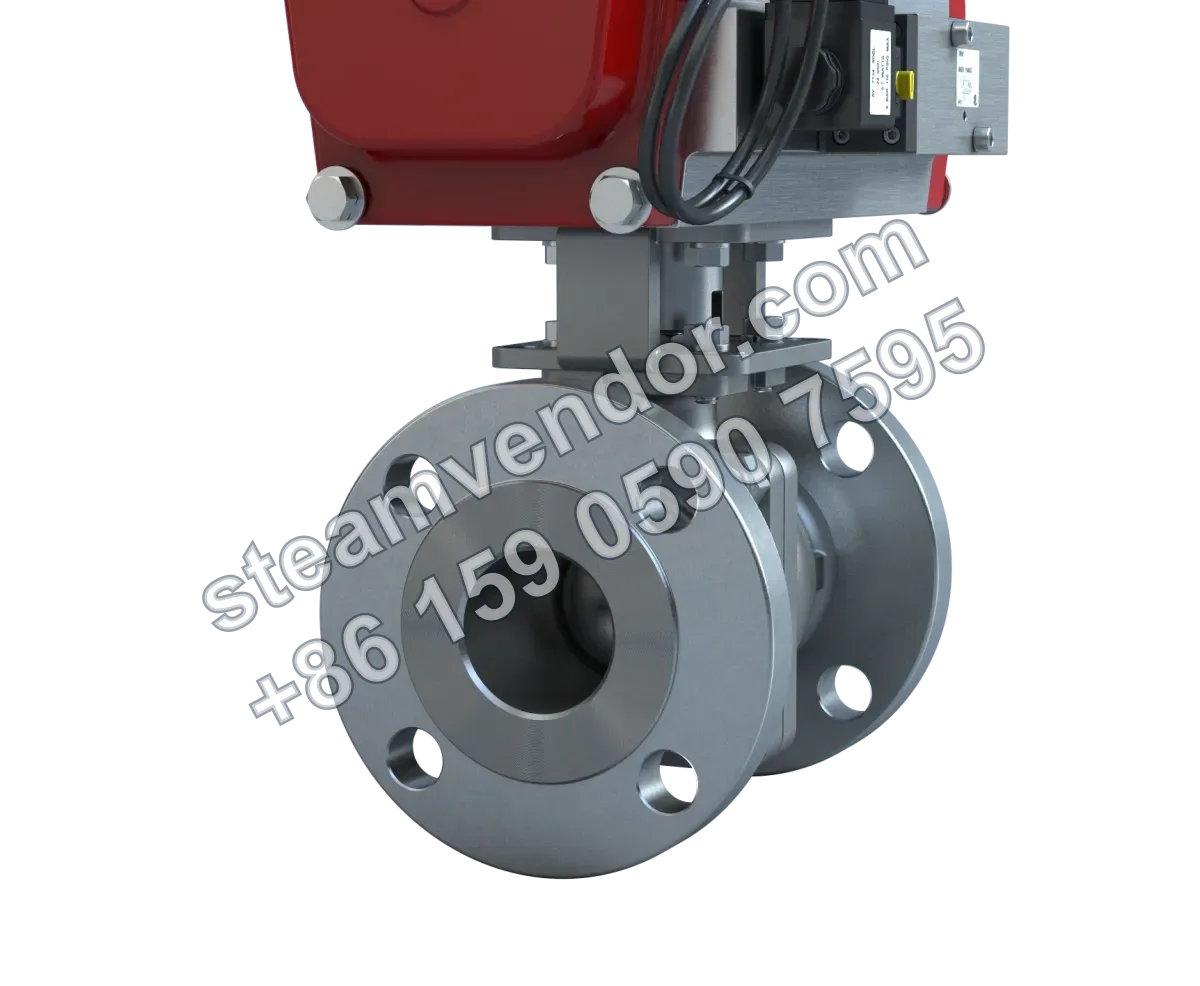

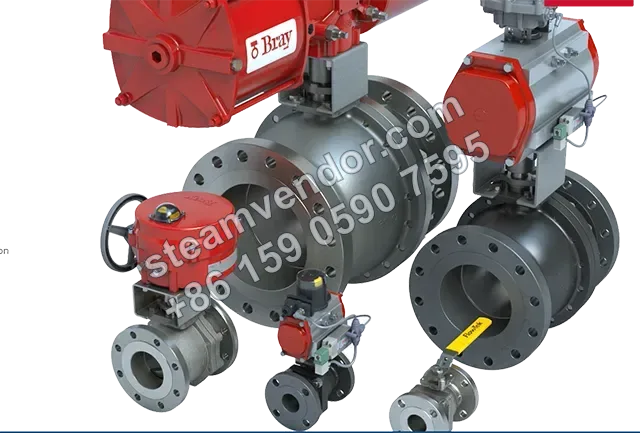

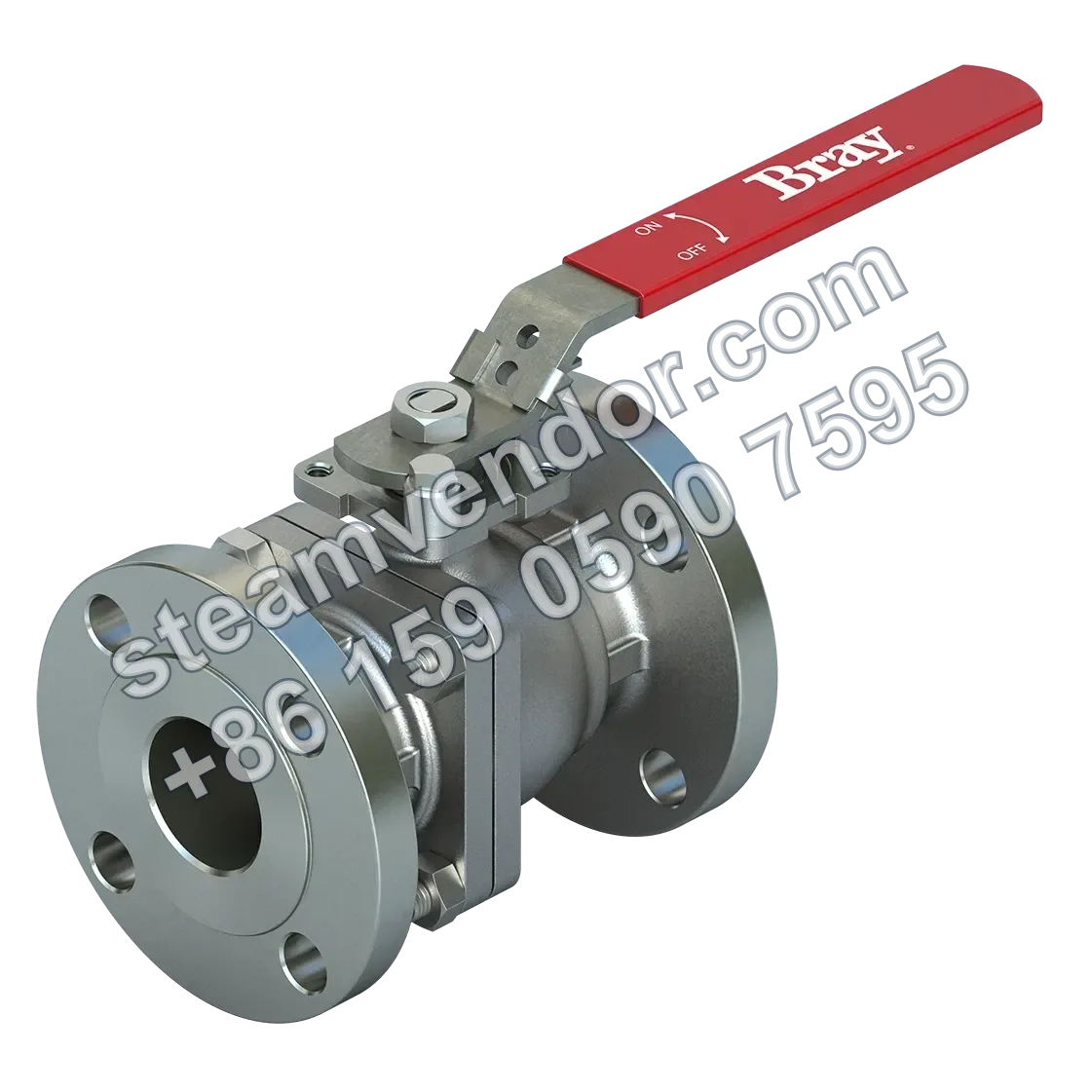

Produktový obrázek přírubového kulového ventilu řady F15/F30

1 / 3

Bray F15/F30 přírubový plovoucí kulový ventil

Přírubový plovoucí kulový ventil pro izolaci v nádržových hospodářstvích, s volitelnou V-koulí.

Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

Bray F15/F30 je dvoudílný přírubový plnoprůtočný plovoucí kulový ventil v rozsahu NPS ½ až 12 (DN15 až DN300). F15 je určen pro tlakovou třídu ASME 150 a F30 pro tlakovou třídu ASME 300. Těleso ventilu je dostupné z nerezové oceli, uhlíkové oceli nebo speciálních slitin. Ventil nabízí obousměrné bublinotěsné uzavření, protipožární konstrukci API 607 a montážní plošinu ISO 5211. Je vhodný pro izolaci, přepínání a automatické uzavírání v nádržových hospodářstvích, městských systémech úpravy vody a potrubích zpracovatelského průmyslu.

Specifikace

Rozsah jmenovitých velikostí: NPS ½ až 12 / DN 15 až DN 300
Maximální přípustný provozní tlak: F15: ASME třída 150; F30: ASME třída 300; PN10, PN16, PN25, PN40
Rozsah provozních teplot: -50°F až 650°F (-46°C až 343°C)
Materiál tělesa ventilu: Nerezová ocel (CF8M), uhlíková ocel (WCB), speciální slitiny
Materiál sedla: Standardně: TFM 1600; volitelně: Tek-Fil®, PEEK, RPTFE, UHMWPE, kov
Materiál vřetene: ASTM A479 typ 316
Materiál koule: ASTM A351 Gr CF8M
Třída těsnosti: Nulový únik
Těsnicí výkon: Obousměrné bublinotěsné uzavření, podporuje těsnění při nízkém tlaku i vakuu
Typ průtoku: Plný průtok
Koncové připojení: ASME třída 150, třída 300; EN 1092 PN10, PN16, PN25, PN40
Konstrukce tělesa: Dvoudílná
Protipožární konstrukce: V souladu s API 607
Montážní rozhraní: Integrovaná litá montážní plošina ISO 5211
Konstrukční normy: ASME B16.34, API 608
Norma stavební délky: ASME B16.10
Zkušební norma: API 598
Certifikace: API 607, ATEX, CRN, NACE MR0175, NSF 61/372, PED, PE(S)R, SIL, TR CU

Oblasti použití

Izolace a přepínání potrubí v nádržových hospodářstvích

Určeno pro přírubovou izolaci potrubí nebo přepínání procesů na vstupních a výstupních potrubích nádrží, hlavních dopravních potrubích a odbočkách v nádržových hospodářstvích. Řada F15/F30 má plnoprůtočnou konstrukci a obousměrné bublinotěsné uzavření; aplikace v nádržových hospodářstvích je výslovně uvedena v produktové dokumentaci.

Izolace potrubních sítí městské úpravy vody

Určeno pro uzavírací izolaci potrubí procesní vody, čerpacích stanic a distribučních větví v zařízeních městské úpravy vody. Řada pokrývá velikosti NPS 1/2 až 12 palců, má plnoprůtočnou konstrukci a konfigurace s certifikací NSF 61/372; aplikace v městském zásobování vodou je výslovně uvedena v produktové dokumentaci.

Automatizovaná regulace průtoku a spínací řízení ve zpracovatelském průmyslu

Při osazení V-koulí a pohonem lze ventil použít pro automatické spínací řízení nebo regulaci průtoku procesních médií ve zpracovatelském průmyslu. Produktová dokumentace uvádí konfiguraci s V-koulí a integrovanou litou montážní plošinu ISO 5211 podporující automatizovaný provoz.

Automatické uzavírání při vysokém počtu cyklů ve zpracovatelském průmyslu

Určeno pro automatické otevírání, zavírání a odstavení potrubí procesních médií ve zpracovatelském průmyslu. Produktová dokumentace této řady uvádí vhodnost pro aplikace s vysokým počtem cyklů a montážní plošinu ISO 5211 pro podporu automatizovaného provozu.

Body výběru

Plnoprůtočná dvoudílná přírubová konstrukce

F15/F30 využívá dvoudílnou plnoprůtočnou přírubovou konstrukci kulového ventilu a může být vybaven koncovými připojeními ASME třídy 150 nebo 300 a EN 1092 PN10, PN16, PN25, PN40.

Dynamicky zatížené ucpávkové těsnění a konstrukce přizpůsobená velikosti

Řada používá dynamicky zatížené ucpávkové těsnění s talířovými pružinami Belleville pro kompenzaci opotřebení těsnění a změn prostředí. Velikosti 1/2 až 2 palce využívají Smart Stem k udržení předpětí těsnění, zatímco velikosti 2-1/2 až 12 palců mají samostatně nastavitelný přítlačný člen ucpávky.

Více volitelných materiálů sedel

Standardním materiálem sedla je TFM 1600, volitelně jsou k dispozici Tek-Fil, PEEK, RPTFE, UHMWPE a kov. Konfiguraci sedla lze zvolit podle média a provozních podmínek.

Protipožární konfigurace API 607

F15/F30 může být dodán v provedení s protipožární konstrukcí vyhovující API 607. Protipožární konfigurace používá grafitové těsnění vřetene.

Integrovaná litá montážní plošina ISO 5211

Ventil je vybaven integrovanou litou montážní plošinou ISO 5211 pro instalaci pohonů a automatizované konfigurace.

Konstrukce s podpěrnými ložisky koule pro snížení krouticího momentu u velkých velikostí

Větší velikosti F15/F30 jsou vybaveny ložiskovou konstrukcí podpírající kouli pro snížení ovládacího krouticího momentu.

Pokyny k instalaci a údržbě

Ověření použitelnosti teploty, tlaku a konfigurace

Před instalací a uvedením do provozu ověřte, že místní tlak, teplota a skutečná konfigurace ventilu odpovídají povolenému rozsahu provozních podmínek řady F15/F30 a zvoleného materiálu sedla.

Shoda třídy přírubového připojení

Při instalaci ověřte, že norma přírubového připojení a tlaková třída koncových přírub ventilu odpovídají protilehlým přírubám potrubí. F15/F30 je dostupný s připojeními ASME třídy 150, třídy 300 a EN 1092 PN10, PN16, PN25, PN40.

Často kladené dotazy

Jaký je princip činnosti a hlavní výhody přírubových kulových ventilů F15/F30?

Řada F15/F30 využívá přírubovou konstrukci plovoucího kulového ventilu, při níž otáčení koule umožňuje průtok média nebo jej uzavírá. Řada nabízí různé konfigurace koule, nízký ovládací krouticí moment a bublinotěsné uzavření pro spolehlivost a těsnost v aplikacích s vysokým počtem cyklů.

Jak je zajištěna bezpečnost této řady v prostředí s vysokou teplotou?

Řada má protipožární konstrukci vyhovující normě API 607, která zajišťuje bezpečnost v prostředí s vysokou teplotou.

Které parametry je třeba při výběru sledovat pro zajištění kompatibility se systémem?

Je nutné zohlednit rozsah velikostí (NPS ½–12 / DN 15–300), materiál tělesa, teplotní rozsah, maximální přípustný provozní tlak, materiály těsnění a sedla a normy koncového připojení (ASME/EN). Konkrétní konfiguraci je nutné potvrdit podle skutečného modelu a podmínek použití.

Jaké jsou vlastnosti těsnění a ucpávkové konstrukce řady F15/F30?

Modely malých velikostí (½–2 palce) používají technologii Smart Stem pro průběžné vnitřní předpětí ucpávkového těsnění. Modely velkých velikostí používají samostatný přítlačný člen ucpávky, který lze nastavit bez demontáže montážního příslušenství. Sedlo s elastomerovou vložkou využívá konstrukci s pozitivním předpětím pro obousměrné bublinotěsné uzavření.

Jaké materiály a certifikace jsou pro tuto řadu k dispozici a jsou podporovány speciální materiály?

Materiály tělesa zahrnují nerezovou ocel CF8M, uhlíkovou ocel WCB a speciální slitiny; na vyžádání jsou k dispozici i další odlišné slitiny. Certifikace zahrnují API 607, ATEX, CRN, NACE MR0175, NSF 61/372, PED, SIL a další. Konkrétní materiály a certifikace je nutné potvrdit podle skutečného modelu.
