Vysokotlaký třídílný kulový kohout Bray Triad je určen pro potrubní systémy vyžadující obousměrné uzavření s nulovou úrovní úniku dle bubble-tight. Tlaková třída kohoutu dosahuje 2200 psi CWP (151 Bar), rozsah provozní teploty je -46°C až 287°C. K dispozici jsou tělesa z nerezové oceli, uhlíkové oceli a speciálních slitin a také závitové, svařované nebo přírubové připojení třídy 600.

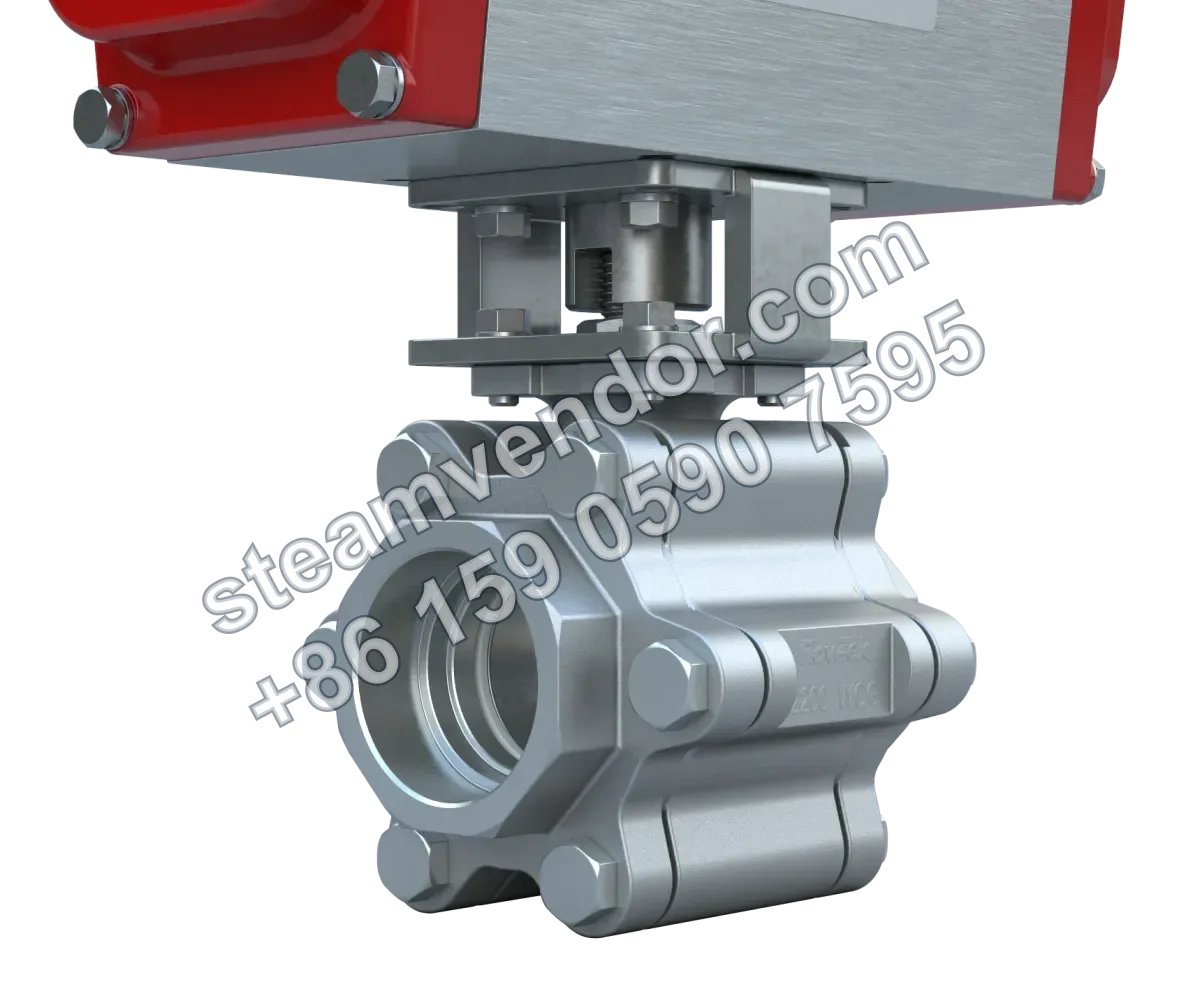

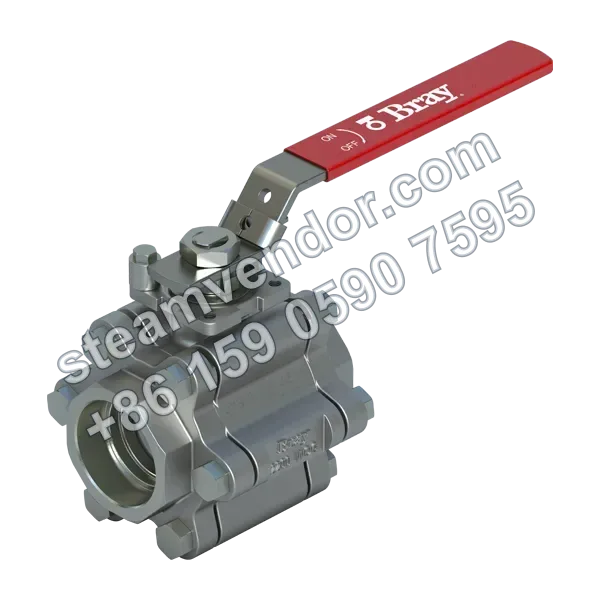

Produktová fotografie třídílného kulového kohoutu řady Triad
1 / 2
Vysokotlaký třídílný kulový kohout Bray Triad
Vysokotlaký třídílný kulový kohout pro průmyslové procesy a vysoké teploty s volitelnými kovovými sedly.
Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.
Specifikace
- Rozsah velikostí
- NPS ¼ až 4 / DN 8 až 100
- Materiál tělesa
- Nerezová ocel, uhlíková ocel, speciální slitiny
- Teplotní rozsah
- -50°F až 550°F (-46°C až 287°C)
- Maximální dovolený provozní tlak
- 2200 psi CWP (151 Bar)
- Materiál vřetena
- Nerezová ocel 316
- Materiál sedla
- Standardně TFM 1600, volitelně Tek-Fil®, PEEK, UHMWPE, RPTFE, kovové sedlo, výplň dutiny
- Třída těsnosti
- Obousměrná těsnost bubble-tight s nulovým únikem
- Materiál koule
- Nerezová ocel CF8M
- Typ tělesa
- Třídílné
- Konstrukční norma
- ASME B16.34 třída 600
- Koncové připojení
- Závitové ASME B1.20.1 NPT, nátrubkové svařování ASME B16.11, prodloužené nátrubkové svařování, tupé svařování ASME B16.25, prodloužené tupé svařování, přírubové třídy 600 ASME B16.5
- Zkušební normy
- API 598, MSS SP72
- Certifikace
- API 607, 4. vydání, ATEX, CRN, NACE MR0175, PED, PE(S)R, TR CU, SIL
- Typ průchodu
- Plný průchod NPS ¼ až 4 / DN 8 až 100, standardní průchod NPS ¾ až 2½" / DN 20 až 65
- Antistatická ochrana
- Standardně vybaveno antistatickým uzemňovacím zařízením
- Norma pro montáž pohonu
- ISO 5211
- Těsnění tělesa
- Dvojité těsnění (primární těsnění TFM, sekundární těsnění grafit)
Body výběru
Konstrukce vysokotlakého třídílného tělesa
Třídílná konstrukce tělesa je navržena podle ASME B16.34, třída 600, s maximálním dovoleným provozním tlakem 2200 psi CWP (151 Bar).
Obousměrné těsnění bubble-tight s nulovým únikem
Tato řada nabízí obousměrné těsnění bubble-tight s nulovým únikem a je vhodná pro aplikace vyžadující obousměrné uzavření.
Volba z několika materiálů sedel
Sedlo je standardně vyrobeno z materiálu TFM 1600. Volitelně jsou k dispozici materiály Tek-Fil, PEEK, UHMWPE, RPTFE a kov pro různé typy médií a provozní podmínky.
Konstrukce ucpávky vřetena s trvalým předpětím
Modely NPS 1/4 až 2 palce používají samonastavovací ucpávku vřetena s trvalým předpětím a talířovými pružinami Belleville. Modely 3 a 4 palce používají externí ucpávku s trvalým předpětím.
Více typů koncového připojení a průchodů
K dispozici jsou koncová připojení NPT, nátrubkové svařování, tupé svařování a příruby třídy 600, stejně jako provedení s plným a standardním průchodem.
Pokyny k instalaci a údržbě
Před uvedením do provozu ověřte provozní podmínky a konfiguraci kohoutu
Před instalací a uvedením do provozu ověřte, zda skutečné médium, tlak a teplota odpovídají konkrétní konfiguraci kohoutu Triad a rozsahu použití zvolených materiálů. Zvláštní pozornost věnujte kompatibilitě materiálů sedla a těsnění s provozními podmínkami. Maximální dovolený provozní tlak výrobku je 2200 psi CWP (151 Bar), teplotní rozsah je -46°C až 287°C a materiál sedla lze zvolit podle konfigurace.
Často kladené dotazy
Jaký je princip fungování třídílného kulového kohoutu řady Triad?
Řada Triad používá třídílnou konstrukci. Ucpávka vřetena díky samonastavovací konstrukci zajišťuje obousměrné těsnění. Těsnění mezi koulí a sedlem je zajištěno kombinací potaženého sedla, kovového těsnění a koule ve tvaru V, což umožňuje stabilní regulaci průtoku při vysokém tlaku a teplotě.
Které klíčové parametry je třeba sledovat při výběru řady Triad?
Je třeba zohlednit rozsah velikostí, materiál tělesa, teplotní a tlakové limity, materiál vřetena, materiál sedla, třídu těsnosti a typ koncového připojení tak, aby odpovídaly procesnímu médiu, teplotě, tlaku a instalačnímu prostoru. Konkrétní konfiguraci je nutné ověřit podle skutečného modelu a podmínek použití.
Jaké materiály sedel jsou pro tuto řadu k dispozici a jsou vhodné pro korozivní média?
Standardním materiálem sedla je TFM 1600. Volitelně jsou k dispozici Tek-Fil, PEEK, UHMWPE, RPTFE, kovové sedlo a výplň dutiny. Některé materiály mohou být kompatibilní s korozivními médii a umožňovat nízký krouticí moment, konkrétní vhodnost však musí být ověřena podle skutečných provozních podmínek a média.
Jaké konstrukční prvky řady Triad přispívají k bezpečnosti?
Konstrukce zahrnuje nouzové těsnění na úrovni bubble-tight, externí ucpávku s trvalým předpětím, kompenzaci změn prostředí pomocí talířových pružin Belleville, dvojitou ucpávku vřetena v tělese a antistatické uzemňovací zařízení. Tyto prvky zvyšují bezpečnost a pomáhají předcházet únikům. Konkrétní konfigurace závisí na modelu.
Jak je zajištěna údržba a dlouhodobá spolehlivost řady Triad?
Samonastavovací ucpávka vřetena, volitelná protipožární konstrukce koule, antistatická ochrana a odolná kombinace vřetena a materiálů umožňují provoz s minimální nebo omezenou údržbou. Kohouty jsou vhodné pro aplikace s vysokým počtem cyklů a náročnými provozními podmínkami. Konkrétní plán údržby musí vycházet ze skutečného modelu a podmínek použití.
