صمام الفراشة Bray 2-Cx المبطن بـ PTFE مصمم للفتح والإغلاق والعزل في خطوط أنابيب الوسائط المسببة للتآكل، ويتوفر بهيكل من نوع wafer ونوع lug. يغطي المقاسات من DN 50 إلى 600، بضغط تشغيل مسموح أقصى يبلغ 10 bar ونطاق درجة حرارة تشغيل من -20°C إلى 200°C. ويتوفر بمقعد صمام من PTFE أو MPTFE أو PTFE موصل للكهرباء، مع تصميم قرص مغلف. مناسب للسوائل والغازات الكيميائية، والأغذية والمشروبات، والأنظمة الدوائية، وأنظمة معالجة المياه.

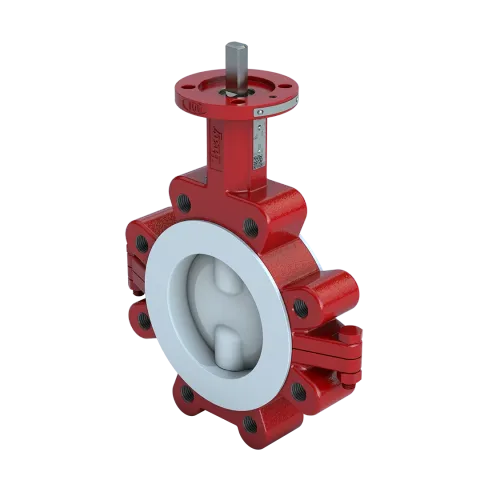

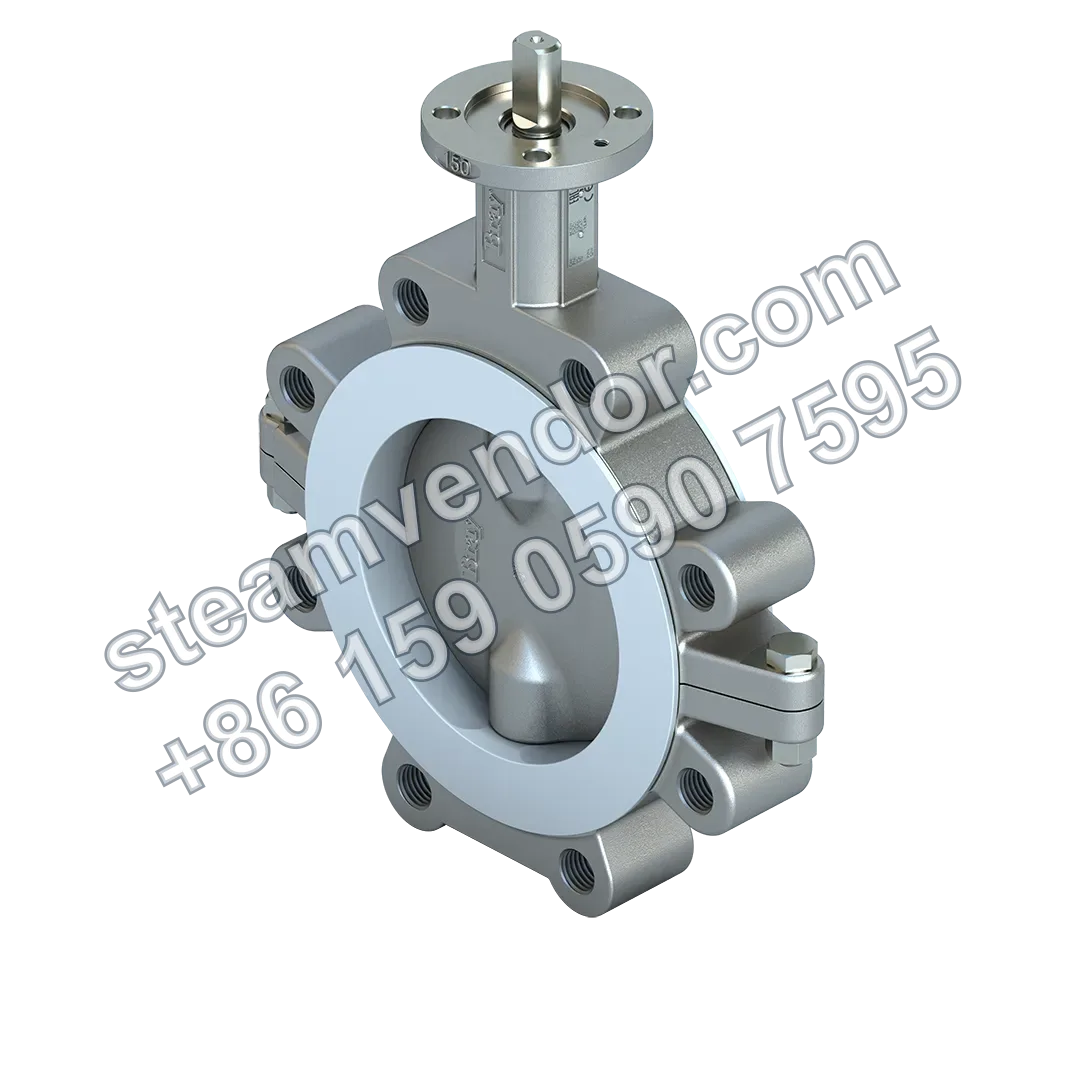

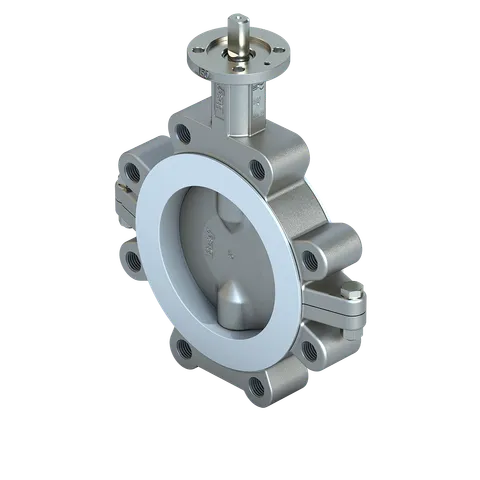

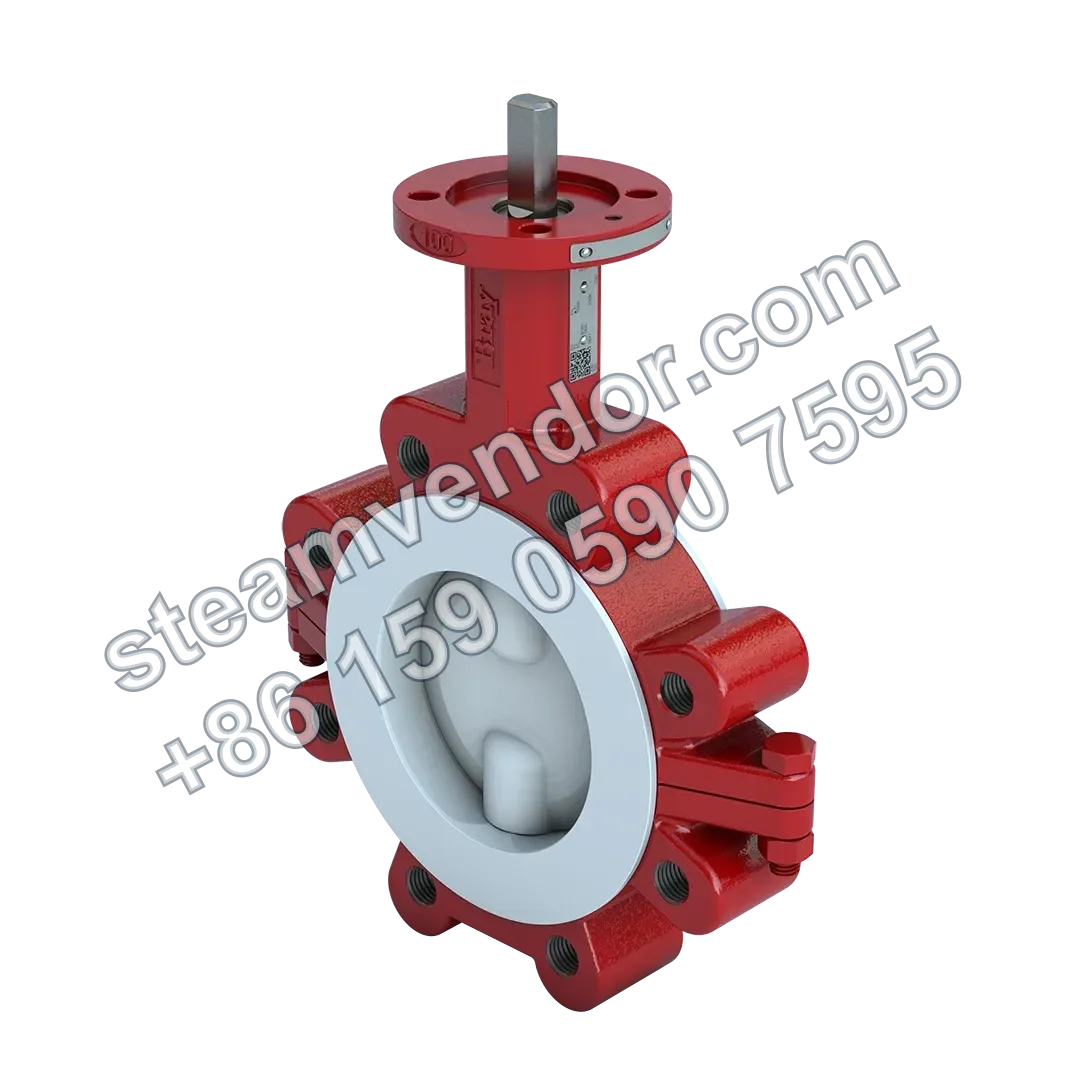

صورة منتج صمام الفراشة 2-Cx المبطن بـ PTFE
1 / 3
Bray 2-Cx صمام فراشة مبطن بـ PTFE
صمام فراشة مبطن بـ PTFE لعزل الوسائط المسببة للتآكل، مع دعم مقعد صمام PTFE موصل للكهرباء
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نطاق المقاسات
- DN 50 إلى 600 / NPS 2 إلى 24
- نطاق درجة حرارة التشغيل
- -20C إلى 200C
- أقصى ضغط تشغيل مسموح
- 10 bar / 150 psi
- نوع الهيكل
- wafer، lug
- معيار فلنجة التوصيل
- EN 1092-1 PN 10 / ASME B16.5 Cl. 125/150
- معيار الفلنجة العلوية
- ISO 5211
- معيار طول الوجه إلى الوجه
- EN 558 Series 20 / API 609
- مادة الهيكل
- حديد زهر كروي منخفض الحرارة (EN 5.3103) / حديد زهر كروي (ASTM A395)
- مادة القرص
- فولاذ مقاوم للصدأ / فولاذ مقاوم للصدأ مزدوج الطور
- مادة الساق
- فولاذ مقاوم للصدأ / فولاذ مقاوم للصدأ مزدوج الطور
- مادة مقعد الصمام
- PTFE / MPTFE / PTFE موصل للكهرباء
- سماكة بطانة البوليمر الفلوري
- 3 mm كحد أدنى (مقعد الصمام وتغليف القرص)
- فئة الانبعاثات المتسربة
- ISO 15848-1 / TA-Luft VDI 2440
- مستوى تكامل السلامة
- IEC 61508 SIL 3
- شهادة مقاومة الانفجار
- ATEX 2014/34/EU
- فئة اختبار الإحكام
- EN 12266-1 الفئة A / API 598
مجالات التطبيق
عزل خطوط نقل السوائل الكيميائية
يستخدم للفتح والإغلاق والعزل في خطوط السوائل الكيميائية المسببة للتآكل ضمن المنشآت الكيميائية. يناسب مقعد الصمام PTFE أو MPTFE وتصميم تغليف القرص الوسائط الكيميائية ويساعدان في الحفاظ على إحكام موثوق.
فصل شبكات أنابيب الغازات الكيميائية
يستخدم لعزل خطوط الغازات الكيميائية بالفتح والإغلاق في أنظمة الإنتاج والتخزين والنقل الكيميائي. المنتج مناسب لتطبيقات الغازات الكيميائية، ويحقق فئة الانبعاثات المتسربة ISO 15848-1 وTA-Luft VDI 2440.
خطوط وسائط العمليات للأغذية والمشروبات
يستخدم للفتح والإغلاق والعزل في خطوط وسائط العمليات أثناء إنتاج الأغذية والمشروبات. يعتمد المنتج على مقاعد صمام من PTFE أو MPTFE أو PTFE موصل للكهرباء وتصميم تغليف القرص، وهو مناسب لتطبيقات الأغذية والمشروبات المذكورة في وثائق المنتج.
خطوط وسائط العمليات الدوائية
يستخدم للفتح والإغلاق والعزل في خطوط وسائط العمليات داخل منشآت الإنتاج الدوائي. يعتمد المنتج على مقاعد صمام من PTFE أو MPTFE أو PTFE موصل للكهرباء وتصميم تغليف القرص، ويحقق فئة اختبار الإحكام EN 12266-1 الفئة A، وهو مناسب للتطبيقات الدوائية المذكورة في وثائق المنتج.
خطوط معالجة المياه ومياه الصرف
يستخدم للفتح والإغلاق والعزل في خطوط المواد الكيميائية أو وسائط المعالجة المسببة للتآكل في أنظمة معالجة المياه ومياه الصرف. يعتمد المنتج على تصميم مبطن بـ PTFE، وتوضح وثائق المنتج صراحة ملاءمته لتطبيقات معالجة المياه ومياه الصرف.
نقاط الاختيار
بطانة بوليمر فلوري بسماكة 3 mm كحد أدنى للمقعد والقرص
يستخدم مقعد الصمام وتغليف القرص بطانة بوليمر فلوري بسماكة 3 mm كحد أدنى.
الامتثال للانبعاثات المتسربة والسلامة الوظيفية
يتوافق المنتج مع متطلبات الانبعاثات المتسربة ISO 15848-1 وTA-Luft VDI 2440، كما يتمتع بقدرة IEC 61508 SIL 3.
يتوفر بهيكل wafer وlug
توفر السلسلة نفسها هيكل صمام من نوع wafer ونوع lug، ويمكن الاختيار وفقاً لنوع توصيل خط الأنابيب.
فلنجات موحدة وواجهة تركيب المشغل
تتوافق ثقوب الفلنجة مع EN 1092-1 PN 10 وASME B16.5 Cl. 125/150، وتعتمد الفلنجة العلوية معيار ISO 5211.
خيار مقعد صمام PTFE موصل للكهرباء
تتوفر مواد مقعد الصمام PTFE وMPTFE وPTFE موصل للكهرباء.
يتوافق مع اختبار الإحكام EN 12266-1 الفئة A وAPI 598
يخضع المنتج لاختبارات الإحكام وفق EN 12266-1 الفئة A وAPI 598.
ملاحظات التركيب والصيانة
التحقق من معيار توصيل فلنجات الأنابيب والصمام
قبل التركيب، يجب التأكد من توافق فلنجة خط الأنابيب مع معيار ثقوب فلنجة التوصيل المحدد للصمام، بما في ذلك EN 1092-1 PN 10 أو ASME B16.5 Class 125/150، لضمان التموضع والتثبيت الصحيحين للصمام.
الأسئلة الشائعة
ما مبدأ تشغيل صمام الفراشة 2-Cx المبطن بـ PTFE؟
يستخدم هذا الصمام مجموعة من مقعد الصمام والقرص المبطنين بـ PTFE لتحقيق الإحكام مع وسائط مختلفة من خلال نظام إحكام الساق. عند الفتح يرتفع القرص، وعند الإغلاق يتلامس القرص مع مقعد الصمام لتكوين إحكام.
ما المعلمات الرئيسية التي يجب مراعاتها عند اختيار هذا الصمام؟
يجب مراعاة نطاق المقاسات (DN 50–600 / NPS 2–24)، ونطاق درجة الحرارة (-20°C إلى 200°C)، وأقصى ضغط تشغيل مسموح (10 bar/150 psi)، وثقوب الفلنجة ونوع الهيكل، ومدى توافق معايير الإحكام والمواد المطلوبة مع ظروف التطبيق.
ما المزايا التقنية عند الاستخدام مع الوسائط المسببة للتآكل أو الغازات الكيميائية؟
يعتمد الصمام على مقعد مبطن بـ PTFE وهيكل مبطن، إلى جانب تصميم مضاد للكهرباء الساكنة وإحكام حشوة ذاتي الضبط، مما يتيح إحكاماً مستقراً للوسائط المسببة للتآكل ومتطلبات تسرب منخفضة، مع الامتثال لعدة شهادات معيارية.
كيف يمكن تقييم متطلبات تركيب وصيانة هذا الصمام؟
يتصل الصمام بفلنجات من نوع wafer أو lug. أثناء التركيب، يجب ضمان محاذاة الفلنجات واتباع المعايير ذات الصلة. تركز الصيانة الدورية على حالة إحكام مقعد الصمام والساق، وتزييت المحامل، وإدارة الأحمال الجانبية للمشغل. ويجب تأكيد العمليات المحددة وفقاً للطراز الفعلي.
كيف يمكن الحصول على معلومات تعريف السطح وإمكانية التتبع لهذا الطراز؟
يزود كل صمام بملصق تعريف منتج قابل للمسح، ومتوافق مع المعايير ذات الصلة، بما يتيح التعريف الفريد والسريع وإمكانية التتبع. تتبع تفاصيل تنفيذ الملصق المحددة IEC 61406.
