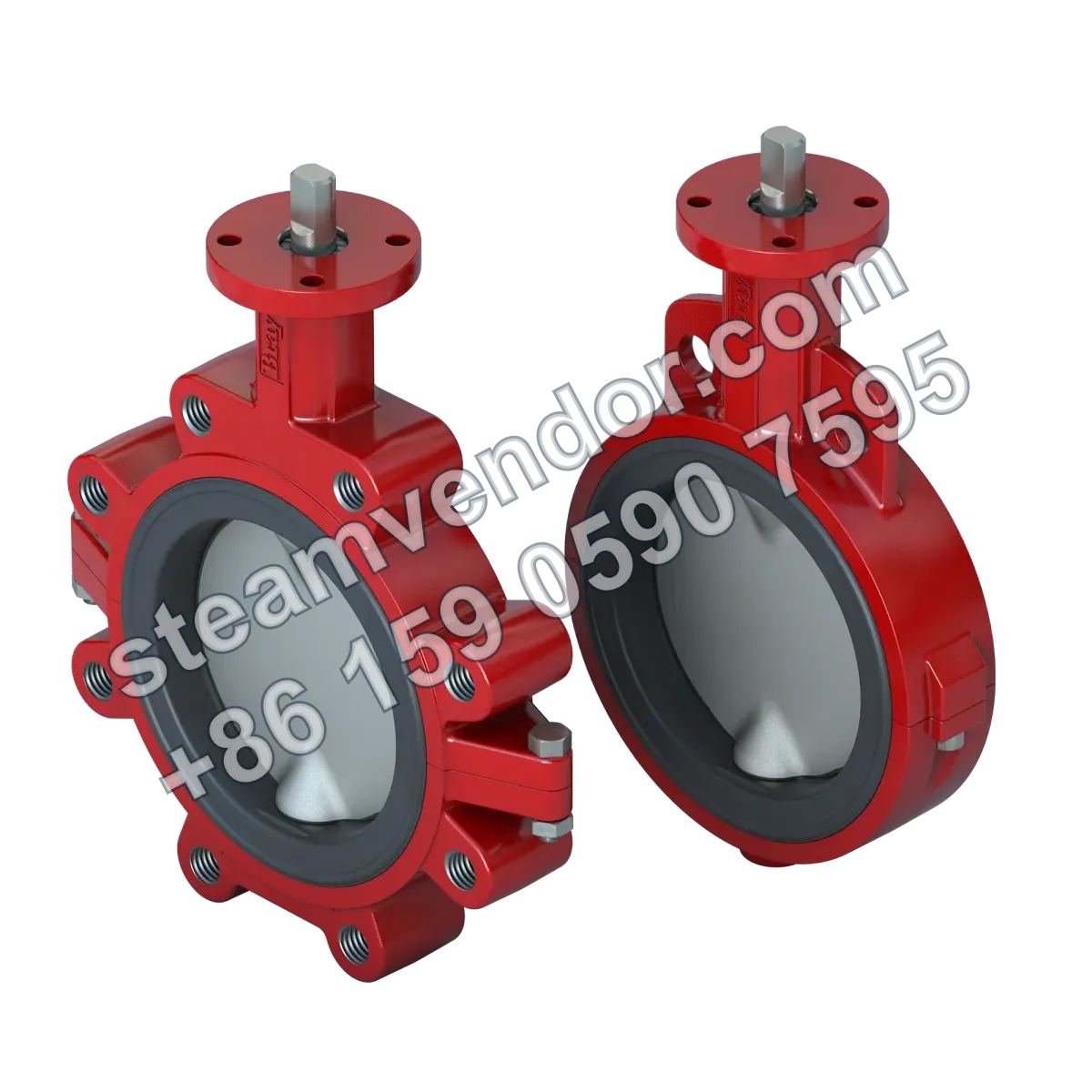

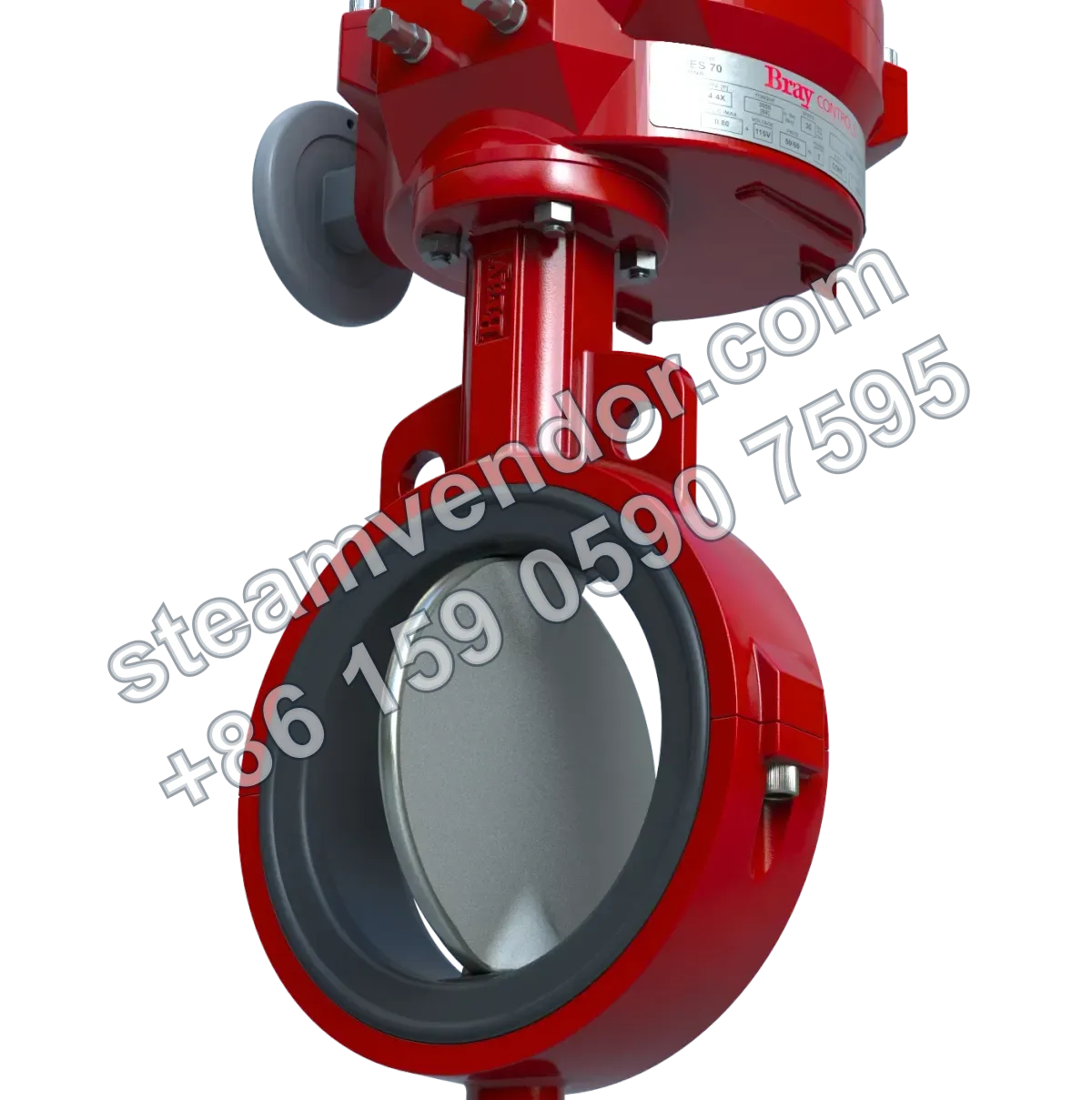

صمام فراشة Bray Series 20/21 مبطن بالمطاط (بين الشفتين/بآذان تثبيت)

صمام فراشة مبطن بالمطاط لعزل الوسائط الصحية والوسائط قليلة التآكل، مع توفير مجموعة متنوعة من مواد المقاعد

ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.

يوفر صمام الفراشة Bray Series 20/21 المبطن بالمطاط أجسام صمامات من نوع بين الشفتين ومن نوع آذان التثبيت، لعزل خطوط الأنابيب بمقاسات NPS 1 إلى 20 (DN 25 إلى 500)، وبضغط تشغيل أقصى مسموح يبلغ 150 psi (10 bar). تتوفر مجموعة متنوعة من مواد الجسم والمقعد، لتحقيق إحكام ثنائي الاتجاه من فئة الفقاعة ضمن نطاق درجات حرارة يتراوح بين -29°C و204°C. يناسب خطوط نقل الأغذية والمشروبات والمواد الكيميائية قليلة التآكل والوسائط السامة.

المواصفات

نطاق المقاسات الاسمية: NPS 1 إلى 20 / DN 25 إلى 500
أقصى ضغط تشغيل مسموح: 150 psi (10 bar)
نطاق درجة حرارة التشغيل: -20°F إلى 400°F (-29°C إلى 204°C)
نوع جسم الصمام: بين الشفتين، آذان تثبيت
مواد جسم الصمام: حديد زهر، حديد زهر كروي، فولاذ مقاوم للصدأ، ألومنيوم
مواد المقعد: EPDM، BUNA-N، PTFE مبطن بـ EPDM، FKM، بولي يوريثان
مواد القرص/الساق: فولاذ مقاوم للصدأ، فولاذ مقاوم للصدأ مصبوب مع EPDM، فولاذ مقاوم للصدأ مصبوب مع BUNA-N
فئة الإحكام: إحكام ثنائي الاتجاه من فئة الفقاعة
معايير التصميم: MSS SP-67، API 609 Class A
معايير الاختبار: MSS SP-61، API 598، EN 12266-1
معايير تخريم الشفاه: ASME B16.1 Class 125، ASME B16.5 Class 150، EN 1092 PN 10
معايير الطول من وجه إلى وجه: MSS SP-67، API 609 Class A، EN 558
الاعتمادات: ABS، ATEX، Bureau Veritas، DNV، NSF 61/372، PED، PE(S)R، SIL

مجالات التطبيق

عزل خطوط معالجة الأغذية والمشروبات

يستخدم لنقل السوائل وعزل خطوط المعالجة في إنتاج الأغذية والمشروبات. يناسب هذا الطراز التطبيقات الصحية، ويتميز بهيكل متكامل للقرص والساق وإحكام ثنائي الاتجاه من فئة الفقاعة.

خطوط المواد الكيميائية قليلة التآكل

يستخدم لنقل وتوزيع وعزل الوسائط قليلة التآكل في الأنظمة الكيميائية. يوفر هذا الطراز مقاعد مبطنة بالمطاط وخيارات متعددة لمواد المقاعد، بما في ذلك EPDM وBUNA-N وPTFE المبطن بـ EPDM وFKM والبولي يوريثان.

عزل خطوط نقل الوسائط السامة

يستخدم في خطوط نقل الوسائط السامة وعزل عملياتها. توضح وثائق المنتج تطبيقات الوسائط السامة، كما يوفر المنتج إحكامًا ثنائي الاتجاه من فئة الفقاعة.

نقاط الاختيار

قيمة Cv مرتفعة وانخفاض فقد الضغط

توضح وثائق المنتج أن هذا الطراز يوفر قيمة Cv مرتفعة وفقد ضغط منخفض، مما يجعله مناسبًا للتطبيقات التي تتطلب مراعاة قدرة الصمام على تمرير التدفق وفقد الضغط في النظام.

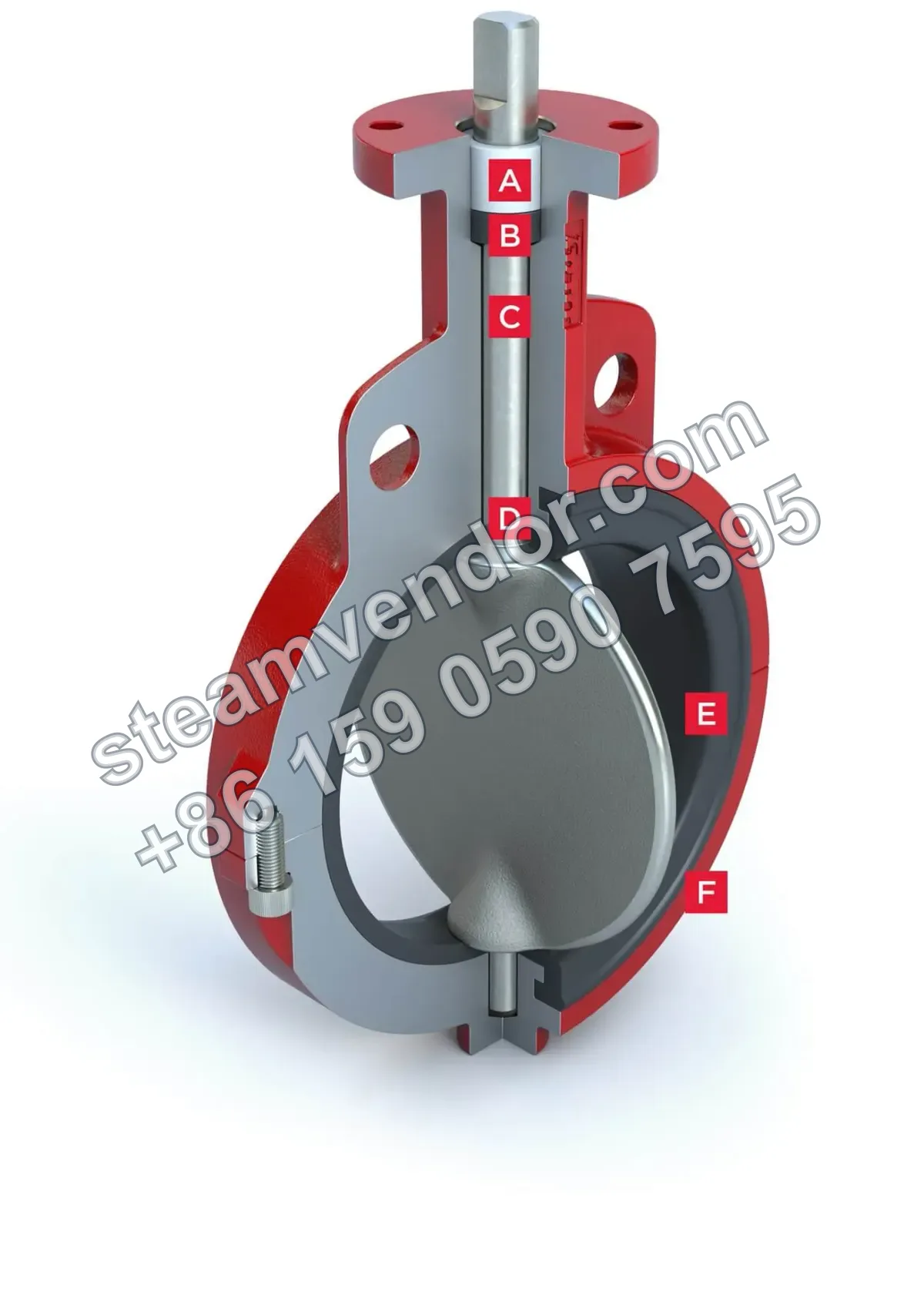

هيكل متكامل للقرص والساق

يستخدم هذا الطراز هيكلًا متكاملًا للقرص والساق، وتوضح وثائق المنتج هذه الخاصية الإنشائية بشكل صريح.

خيارات متعددة لمواد المقعد والقرص/الساق

تتوفر مقاعد من EPDM وBUNA-N وPTFE المبطن بـ EPDM وFKM والبولي يوريثان، إضافة إلى تكوينات للقرص/الساق من الفولاذ المقاوم للصدأ والفولاذ المقاوم للصدأ المصبوب مع EPDM والفولاذ المقاوم للصدأ المصبوب مع BUNA-N. ويمكن اختيار مجموعة المواد وفقًا للوسيط وظروف التشغيل.

خيارات جسم الصمام بين الشفتين Series 20 وآذان التثبيت Series 21

يتميز Series 20 بجسم صمام من نوع بين الشفتين مزود بفتحات لتحديد موضع الشفاه، بينما يتميز Series 21 بجسم من نوع آذان التثبيت ويمكن استخدامه في التطبيقات الطرفية. ويمكن الاختيار وفقًا لطريقة توصيل خط الأنابيب والتركيب.

ملاحظات التركيب والصيانة

التحقق من محاذاة الشفاه وخلوص دوران القرص

قبل التركيب، يجب التأكد من توافق الأقطار الداخلية للأنابيب والشفاه المجاورة مع تكوين الصمام، وضمان عدم تداخل القرص مع الجدار الداخلي للأنبوب أو القطر الداخلي للشفة أثناء الفتح والإغلاق، لتجنب تلف القرص أو المقعد المبطن بالمطاط وما يترتب على ذلك من فشل الإحكام.

تجنب تركيب حشوات إضافية بين الصمام والشفة

يمكن لمحيط إحكام الشفة المصبوب في مقعد الصمام المبطن بالمطاط أن يعمل كسطح إحكام لوصلة الشفة. لذلك لا تكون هناك حاجة عادةً إلى إضافة حشوة أخرى بين الصمام وشفة الأنبوب أثناء التركيب، لتجنب التأثير في توزيع الحمل على محيط الإحكام والتسبب في التسرب.

الأسئلة الشائعة

ما مبدأ تشغيل صمام الفراشة المبطن بالمطاط Series 20/21؟

يستخدم هذا الطراز تصميمًا متكاملًا للقرص والساق. ويتحقق الإحكام ثنائي الاتجاه من فئة الفقاعة من خلال التوافق المصبوب بين المقعد والسطح المستوي للقرص، بينما يتحقق الإحكام بين المقعد والجسم بواسطة حشوة الساق. ويوفر الصمام قيمة Cv مرتفعة وفقد ضغط منخفض، مما يجعله مناسبًا لتطبيقات الوسائط الصحية والسامة. يجب تأكيد التكوين المحدد وفقًا للطراز الفعلي وظروف التطبيق.

كيف يمكن التمييز بين تطبيقات Series 20 وSeries 21 في الموقع؟

يستخدم Series 20 جسم صمام من نوع بين الشفتين مزودًا بفتحات لتحديد موضع الشفاه، ويناسب توصيلات الأنابيب العامة. أما Series 21 فيستخدم جسمًا من نوع آذان التثبيت، ويناسب التطبيقات الطرفية والتطبيقات التي تتطلب دعمًا. يجب أن يستند الاختيار المحدد إلى معيار واجهة النظام وظروف التركيب.

ما نطاق درجة الحرارة والضغط المناسبين لصمام الفراشة المبطن بالمطاط؟

يتراوح نطاق درجة الحرارة بين -29°C و204°C، ويبلغ أقصى ضغط تشغيل مسموح 10 bar. وقد تؤثر مادة جسم الصمام ومجموعة مواد الإحكام في ظروف الاستخدام الفعلية، لذلك يجب الرجوع إلى الطراز المحدد.

كيف تتم صيانة المقعد والقرص واستبدالهما؟

صُمم الصمام بقرص وساق متكاملين، كما أن هيكل الجسم المكون من جزأين، سواء من نوع بين الشفتين أو من نوع آذان التثبيت، يسهل التجميع والصيانة. يجب تنفيذ خطوات الصيانة الفعلية وفق إجراءات الإصلاح المعتمدة في الموقع ووثائق الطراز المرفقة، مع ضمان عزل الوسيط وسلامة الإحكام.

ما جوانب قيمة هذا الطراز في تطبيقات الوسائط الصحية والغذائية والكيميائية؟

تتيح قيمة Cv المرتفعة وفقد الضغط المنخفض والإحكام ثنائي الاتجاه من فئة الفقاعة وتصميم القرص/الساق المتكامل وخصائص الاعتماد الصحي توفير إحكام موثوق ومقاومة للتآكل في التطبيقات التي تتطلب مستوى مرتفعًا من النظافة وتقليل تلامس الوسيط. يجب تأكيد التكوين المحدد وفقًا للطراز الفعلي.
