تُعد Spirax Sarco BPS32/BPS32Y مصيدة بخار ترموستاتية ذات ضغط متوازن مصنوعة من الفولاذ الأوستنيتي المقاوم للصدأ 316Ti، ومناسبة لأنظمة البخار المشبع بضغط يصل إلى 32 bar g. يستخدم BPS32 مرشحًا مسطحًا، بينما يضم BPS32Y مرشحًا داخليًا من النوع Y، مع إمكانية اختيار صمام عدم رجوع داخلي ووصلات ملولبة أو ملحومة أو ذات حواف. وهي مناسبة لتصريف المكثفات من معدات التعقيم بالمستشفيات، وخطوط التتبع الحراري بالبخار التي تحتوي على شوائب، ومعدات البخار الصغيرة ذات الغلاف.

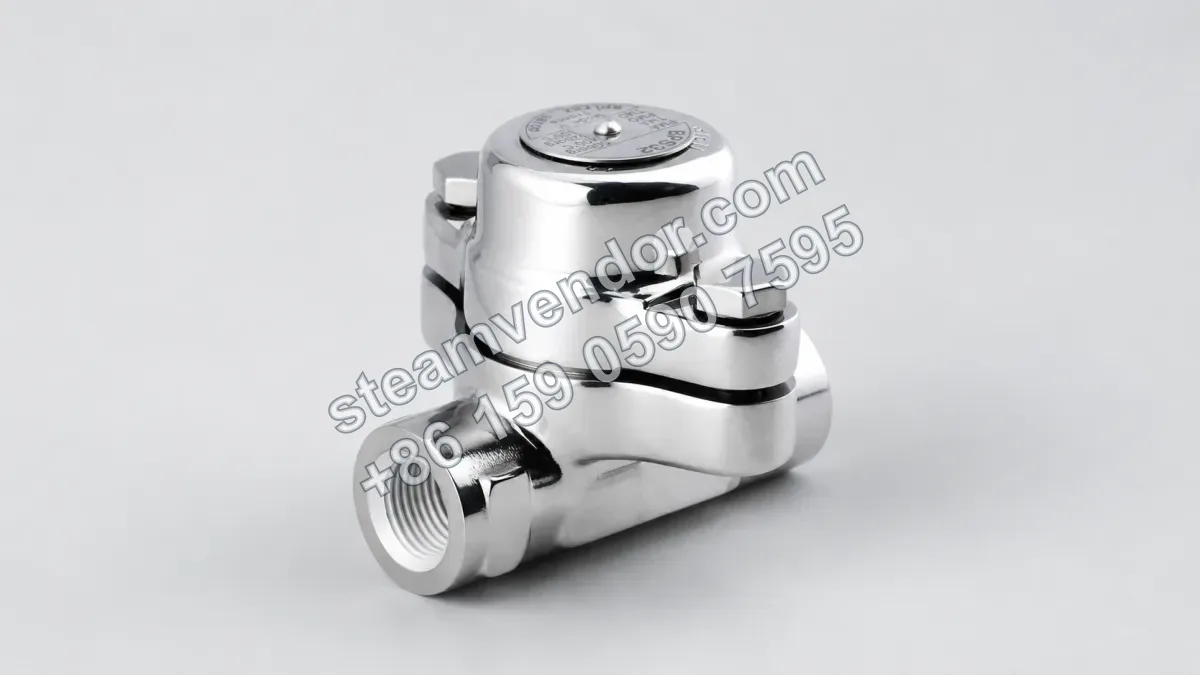

صورة واقعية لمصيدة البخار BPS32 المصنوعة من الفولاذ المقاوم للصدأ
1 / 3
مصيدة البخار ذات الضغط المتوازن من الفولاذ المقاوم للصدأ Spirax Sarco BPS32/BPS32Y
مصيدة بخار ذات ضغط متوازن من الفولاذ المقاوم للصدأ لتصريف المكثفات من معدات البخار وخطوط التتبع الحراري، مع إمكانية اختيار مرشح من النوع Y.
اختر الطراز
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
الموديلات
جميع طرازات سلسلة BPS32 هي مصائد بخار ذات ضغط متوازن مصنوعة من الفولاذ المقاوم للصدأ 316Ti، مع إمكانية اختيار وصلات ملولبة أو لحام تجويفي أو لحام تناكبي أو ذات حواف، وتغطي أحجامًا من 1/2 بوصة إلى 1 بوصة ومن DN15 إلى DN25. يستخدم BPS32 مرشحًا مسطحًا ولا يضم صمام عدم رجوع داخليًا، وهو مناسب للأنظمة قليلة الشوائب التي لا يوجد فيها خطر واضح للتدفق العكسي. ويستخدم BPS32Y مرشحًا أسطوانيًا من النوع Y، وهو مناسب للتطبيقات الأكثر احتواءً على الشوائب. ويضيف BPS32CV صمام عدم رجوع داخليًا إلى المرشح المسطح، وهو مناسب للأنظمة التي يوجد فيها خطر التدفق العكسي أو الضغط الخلفي مع محدودية مساحة التركيب. أما BPS32YCV فيجمع بين مرشح النوع Y وصمام عدم الرجوع الداخلي، وهو مناسب للتطبيقات المعقدة التي تجمع بين ارتفاع مستوى الشوائب وخطر التدفق العكسي. ويمكن تزويد الطرازات الأربعة بكبسولة سائل قياسية من النوع STD، مع ضرورة تأكيد الاختيار النهائي وفق ضغط التشغيل ودرجة الحرارة والقطر الاسمي ومعيار الوصلة وظروف الموقع.
BPS32مصيدة بخار ذات ضغط متوازن ومرشح مسطح، طراز قياسي
يستخدم BPS32 جسم صمام من الفولاذ الأوستنيتي المقاوم للصدأ 316Ti، ومرشحًا داخليًا مسطحًا من الفولاذ المقاوم للصدأ، وكبسولة سائل قياسية من النوع STD، ولا يضم صمام عدم رجوع داخليًا. ويدعم الوصلات الملولبة ولحام التجويف واللحام التناكبي والوصلات ذات الحواف، وهو مناسب لتطبيقات تصريف البخار ذات الشوائب المحدودة ومساحة التركيب الضيقة وغياب خطر واضح لرجوع المكثفات.
BPS32Yمصيدة بخار ذات ضغط متوازن ومرشح من النوع Y
يستخدم BPS32Y جسم صمام من الفولاذ الأوستنيتي المقاوم للصدأ 316Ti، ومرشحًا أسطوانيًا داخليًا من الفولاذ المقاوم للصدأ من النوع Y، وكبسولة سائل قياسية من النوع STD، ولا يضم صمام عدم رجوع داخليًا. يوفر مرشح النوع Y مساحة أكبر لاستيعاب الشوائب، وهو مناسب لتطبيقات التتبع الحراري بالبخار ومعدات التبادل الحراري وتطبيقات تصريف المكثفات ذات الاحتمال الأكبر لوجود شوائب مثل الصدأ وبقايا اللحام.

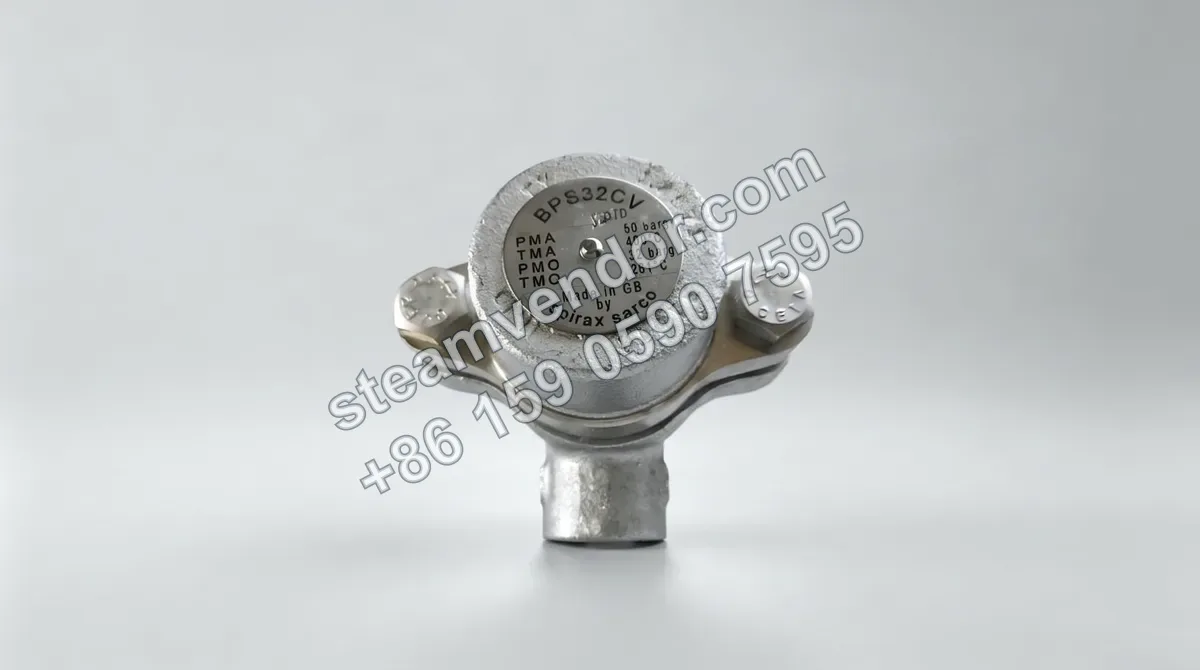

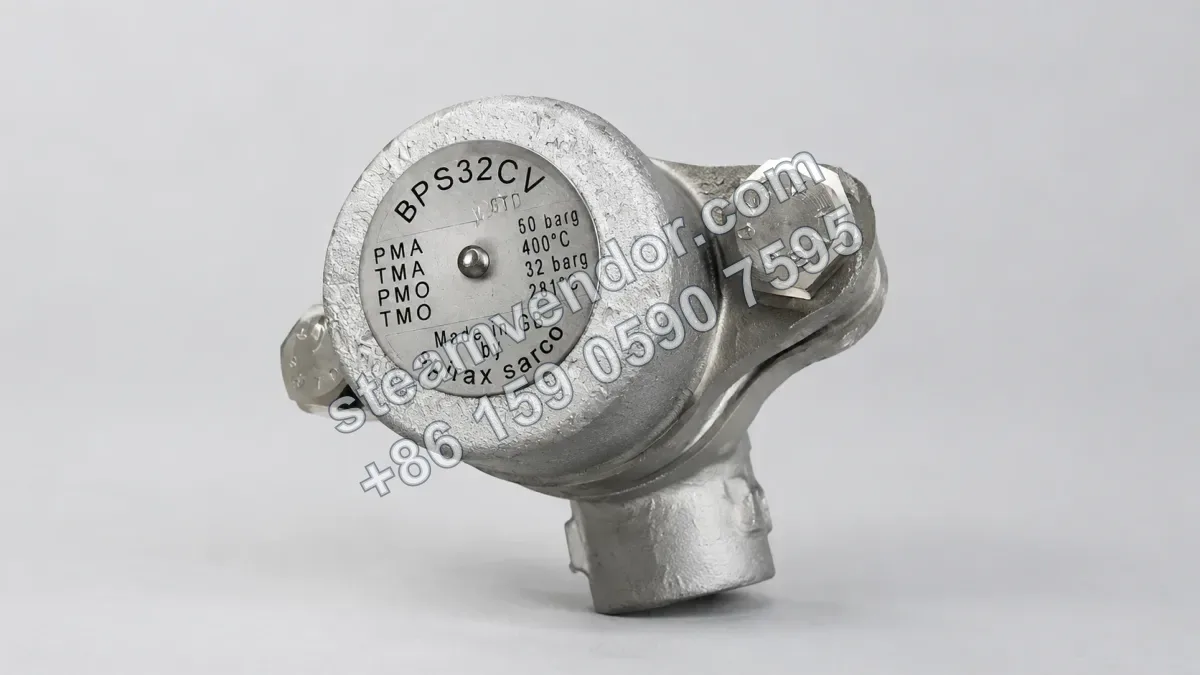

BPS32CVمصيدة بخار ذات ضغط متوازن ومرشح مسطح مع صمام عدم رجوع
يستخدم BPS32CV جسم صمام من الفولاذ الأوستنيتي المقاوم للصدأ 316Ti، ومرشحًا داخليًا مسطحًا من الفولاذ المقاوم للصدأ، وكبسولة سائل قياسية من النوع STD، وصمام عدم رجوع داخليًا. وبالمقارنة مع BPS32، يوفر هذا الطراز وظيفة منع التدفق العكسي، وهو مناسب لمجمعات استرداد المكثفات، أو خطوط الرفع الرأسية الموجودة بعد المصيدة، أو التطبيقات التي قد يحدث فيها ضغط خلفي بعد التوقف.
BPS32YCVمصيدة بخار ذات ضغط متوازن ومرشح من النوع Y مع صمام عدم رجوع
يستخدم BPS32YCV جسم صمام من الفولاذ الأوستنيتي المقاوم للصدأ 316Ti، ومرشحًا أسطوانيًا داخليًا من الفولاذ المقاوم للصدأ من النوع Y، وكبسولة سائل قياسية من النوع STD، وصمام عدم رجوع داخليًا، مما يوفر ترشيحًا فعالًا للشوائب ومنعًا للتدفق العكسي. وهو مناسب للتطبيقات المعقدة التي ترتفع فيها مخاطر الشوائب في شبكة البخار مع وجود ضغط خلفي أو تدفق عكسي أو تصريف عبر خط رفع رأسي في نظام استرداد المكثفات.
المواصفات
- تصنيف تصميم جسم الصمام
- PN40
- الضغط الأقصى المسموح به
- 50 bar g at 50°C
- درجة الحرارة القصوى المسموح بها
- 400°C at 30 bar g
- درجة الحرارة الدنيا المسموح بها
- -200°C
- أقصى ضغط تشغيل للبخار المشبع
- 32 bar g
- درجة حرارة التشغيل القصوى
- 281°C at 32 bar g
- درجة حرارة التشغيل الدنيا
- 0°C
- ضغط اختبار الماء البارد التصميمي
- 75 bar g
- درجة التبريد دون التشبع
- النوع STD (12°C)، النوع NTS (6°C)، النوع SUB (24°C)
- مادة جسم الصمام
- فولاذ أوستنيتي مقاوم للصدأ 316Ti (DIN 17440 W/S 1.4571)
- نوع المرشح
- مسطح (BPS32)، من النوع Y (BPS32Y)
- صمام عدم الرجوع الداخلي
- اختياري (BPS32CV / BPS32YCV)
- نوع الوصلة
- ملولبة، لحام تجويفي، لحام تناكبي، ذات حواف
- حجم الوصلة
- 1/2", 3/4", 1" (DN15, DN20, DN25)
- معايير الحواف
- EN 1092 PN40, ANSI B 16.5 Class 150/300, JIS/KS 10K/20K
- معايير اللولبة
- BSP, NPT
- اعتماد تحمل الضغط
- PED 97/23/EC
- شهادة المواد
- EN 10204 3.1
مجالات التطبيق
تصريف مكثفات البخار من معدات التعقيم بالمستشفيات
لتفريغ وتصريف المكثفات من معدات التعقيم والتطهير عالية الضغط في المستشفيات. يناسب BPS32 الأنظمة النظيفة ذات المساحة المحدودة وجودة المياه الجيدة.
تصريف خطوط التتبع الحراري بالبخار الصناعي المحتوي على شوائب
لتصريف المكثفات من خطوط التتبع الحراري بالبخار الصناعي التي قد تحتوي على شوائب مثل الصدأ وبقايا اللحام. يضم BPS32Y مرشحًا داخليًا من الفولاذ المقاوم للصدأ من النوع Y، وهو مناسب لتطبيقات التتبع الحراري بالبخار في الصناعات الثقيلة وشبكات الأنابيب الخارجية كثيرة الملوثات.
تصريف معدات البخار الصغيرة ذات الغلاف
لتفريغ وتصريف المكثفات من معدات التسخين الصغيرة ذات الغلاف البخاري، وإزالة المكثفات من حجرة البخار أو الغلاف.
نقاط الاختيار
جسم من الفولاذ المقاوم للصدأ 316Ti ومناسبة للبخار متوسط وعالي الضغط
تستخدم هذه السلسلة جسم صمام من الفولاذ الأوستنيتي المقاوم للصدأ 316Ti، وهي مناسبة لاختيار تطبيقات تصريف المكثفات في أنظمة البخار متوسطة وعالية الضغط.
كبسولة سائل ذات ضغط متوازن وخيارات درجة التبريد دون التشبع
تستخدم هذه السلسلة كبسولة سائل ذات ضغط متوازن، مع إمكانية اختيار كبسولات STD وNTS وSUB لتصريف المكثفات عند درجات حرارة تقل عن درجة حرارة البخار المشبع بمقدار 12°C و6°C و24°C على التوالي، بما يتيح ضبطها وفق درجة حرارة التصريف المطلوبة.
تصنيف BPS32 وBPS32Y وفق نوع المرشح الداخلي
يضم BPS32 مرشحًا داخليًا مسطحًا من الفولاذ المقاوم للصدأ، بينما يضم BPS32Y مرشحًا أسطوانيًا داخليًا من الفولاذ المقاوم للصدأ من النوع Y. ويمكن اختيار الطراز المناسب وفق مستوى مخاطر الشوائب ومتطلبات الترشيح في النظام.
طرازات CV المدمجة بصمام عدم رجوع
يضم BPS32CV وBPS32YCV صمام عدم رجوع داخليًا بالإضافة إلى تجهيزات الطرازين الأساسيين، وهما مناسبان للأنظمة التي تتطلب منع رجوع المكثفات، مثل مجمعات استرداد المكثفات المشتركة أو التطبيقات التي تحتوي على جزء رأسي مرتفع عند المخرج.
خيارات متعددة لوصلات الأنابيب
توفر هذه السلسلة وصلات ملولبة ولحامًا تجويفيًا ولحامًا تناكبيًا ووصلات ذات حواف، ويمكن اختيار التجهيز المناسب وفق وصلات الأنابيب الحالية وظروف التركيب.
ملاحظات التركيب والصيانة
التحقق من نطاقات ضغط التشغيل ودرجة الحرارة
يجب التحقق من ضغط البخار ودرجة الحرارة في الموقع قبل التركيب والتشغيل التجريبي، لضمان عدم تجاوز نطاق التشغيل المسموح به لـ BPS32/BPS32Y. يبلغ أقصى ضغط تشغيل للبخار المشبع 32 bar g، وتبلغ أقصى درجة حرارة تشغيل 281°C عند 32 bar g.
تأكيد تكوين صمام عدم الرجوع ومخاطر التدفق العكسي
لا تتضمن الطرازات القياسية BPS32 وBPS32Y صمام عدم رجوع داخليًا، بينما يشتمل BPS32CV وBPS32YCV على صمام عدم رجوع داخلي. عند وجود ضغط خلفي أثناء التوقف أو خطر رجوع المكثفات، يجب التحقق من تكوين منع التدفق العكسي وفق الطراز.
الأسئلة الشائعة
ما الفرق الرئيسي بين BPS32 وBPS32Y، وكيف يتم اختيار الطراز المناسب؟
كلاهما مصيدة بخار ترموستاتية ذات ضغط متوازن وقابلة للصيانة، ويكمن الاختلاف في نوع المرشح الداخلي: يستخدم BPS32 مرشحًا مسطحًا من الفولاذ المقاوم للصدأ، بينما يستخدم BPS32Y مرشحًا أسطوانيًا من النوع Y مصنوعًا من الفولاذ المقاوم للصدأ. يمكن اختيار BPS32 عند نظافة خط الأنابيب ومحدودية مساحة التركيب، بينما يكون BPS32Y أكثر ملاءمة عند وجود شوائب مثل الصدأ وبقايا اللحام.
ما التطبيقات المناسبة لـ BPS32CV وBPS32YCV؟
يضم كل من BPS32CV وBPS32YCV صمام عدم رجوع داخليًا، ويمكن استخدامهما في التطبيقات التي تتطلب منع رجوع المكثفات، مثل مشاركة عدة معدات في مجمع استرداد مكثفات واحد أو وجود خط رفع رأسي بعد مصيدة البخار. يتضمن BPS32CV مرشحًا مسطحًا، بينما يتضمن BPS32YCV مرشحًا من النوع Y.
ما الفرق بين كبسولات STD وNTS وSUB؟
تختلف الكبسولات الثلاث في فرق درجة حرارة تصريف المكثفات: يصرف النوع STD المكثفات عند درجة حرارة تقل تقريبًا عن درجة حرارة البخار المشبع بمقدار 12°C، والنوع NTS بمقدار 6°C، والنوع SUB بمقدار 24°C. يجب تأكيد التكوين المحدد وفق الطراز الفعلي وظروف التطبيق.
كيف يمكن تركيب BPS32 وBPS32Y؟
يمكن تركيب كلا الطرازين أفقيًا أو رأسيًا. عند تصريف المكثفات إلى خط استرداد ذي ضغط خلفي، يوصى بتركيب صمام عدم رجوع بعد مصيدة البخار. وعند التصريف إلى الغلاف الجوي، يوصى بتركيب كاتم صوت. ولتسهيل أعمال الصيانة، يوصى بتركيب صمامات عزل قبل مصيدة البخار وبعدها.
ما نطاقا الضغط ودرجة الحرارة لسلسلة BPS32؟
تبلغ ظروف تصميم جسم الصمام PN40، والضغط الأقصى المسموح به 50 bar g عند 50°C، ودرجة الحرارة القصوى المسموح بها 400°C عند 30 bar g. ويبلغ أقصى ضغط تشغيل للبخار المشبع 32 bar g، وأقصى درجة حرارة تشغيل 281°C عند 32 bar g، بينما تبلغ أدنى درجة حرارة تشغيل 0°C. يجب تأكيد التكوين المحدد وفق الطراز الفعلي وظروف التطبيق.
