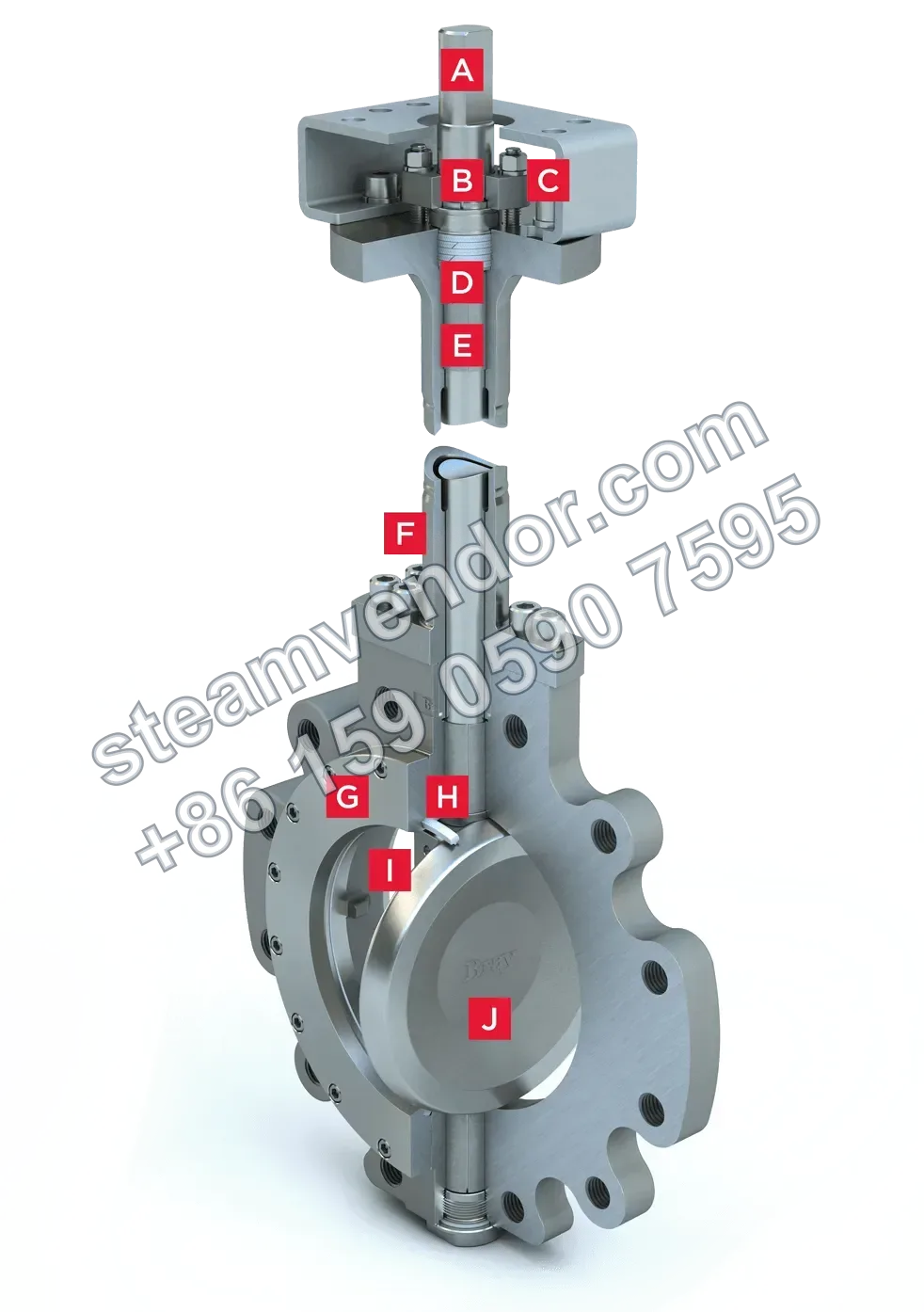

Řez kryogenní vysoce výkonnou klapkou McCannalok

1 / 3

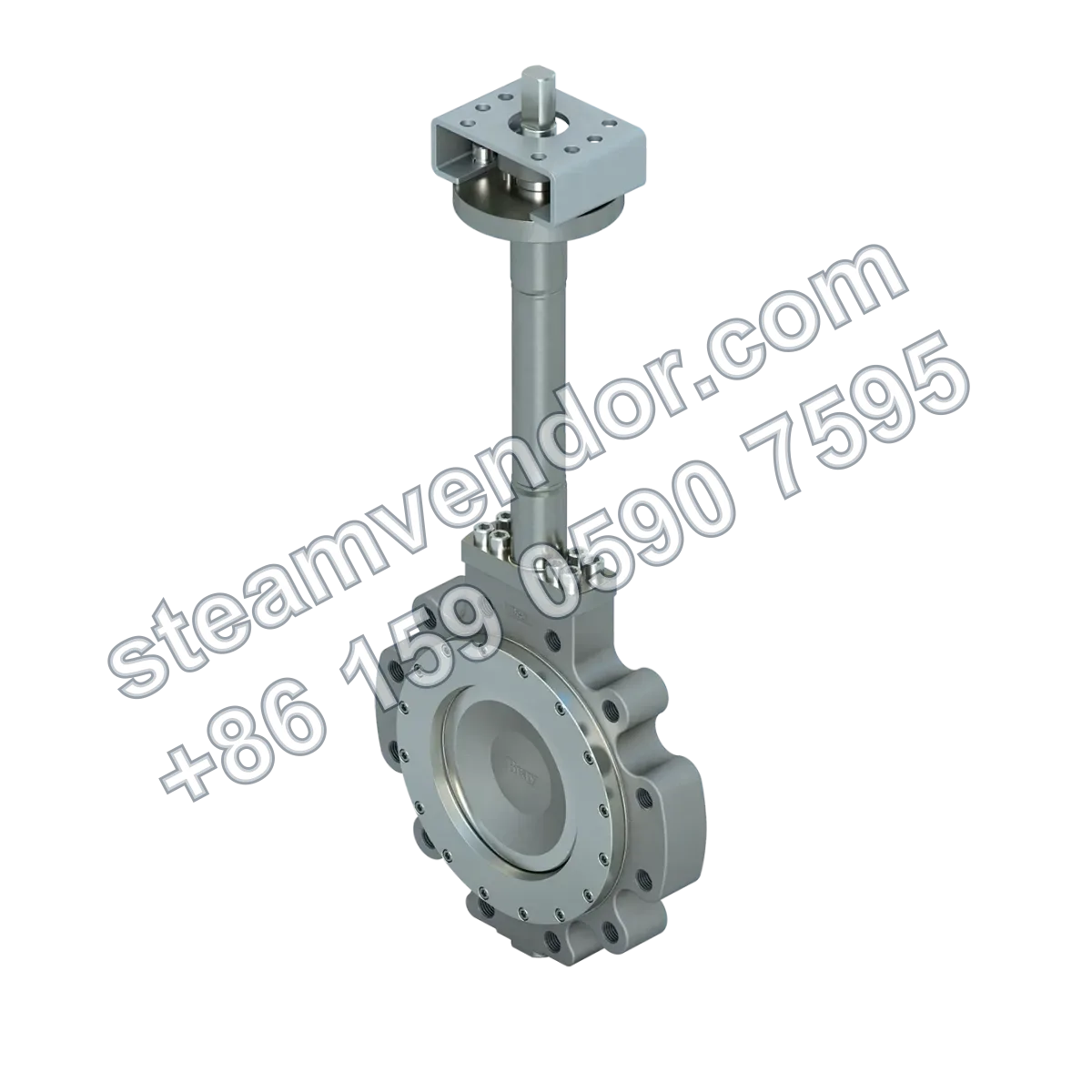

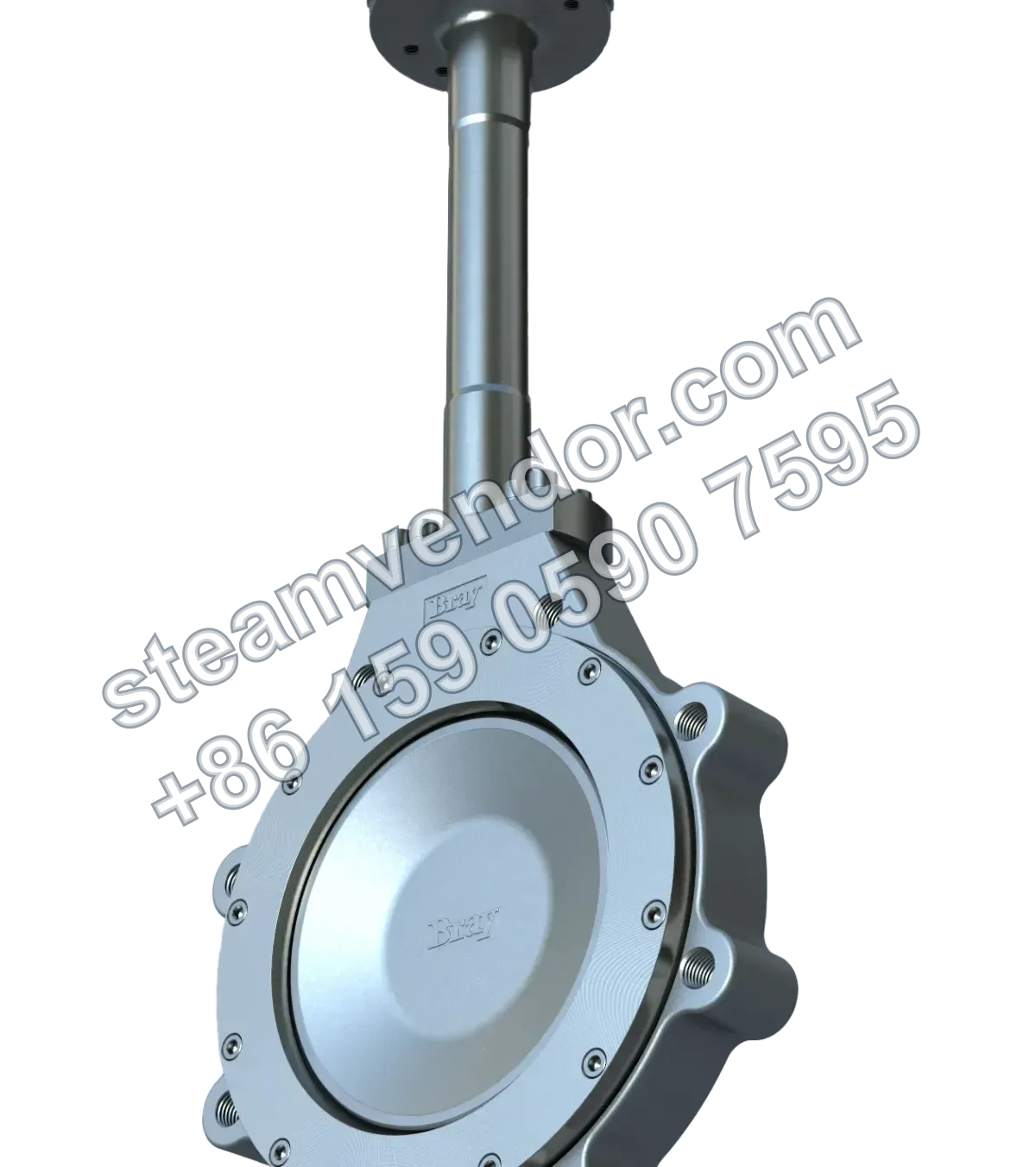

Bray McCannalok™ kryogenní vysoce výkonná klapka (pro kapalný kyslík a LNG)

Kryogenní klapka pro potrubí s nízkoteplotními médii, jako jsou kapalný kyslík a LNG, s tělesem z nerezové oceli 316 a sedlem Polar.

Poptat cenu Dokumenty

Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

Kryogenní klapka Bray McCannalok™ je určena k uzavírání a regulaci potrubí s nízkoteplotními médii, jako jsou kapalný kyslík, kapalný dusík a LNG. Těleso a disk jsou z nerezové oceli 316, hřídel XM-19 je vybavena sedlem Polar. Provozní teplota je od -196°C do +121°C; k dispozici jsou mezipřírubové a přírubové provedení s oky. Vhodná pro terminály zkapalňování a příjmu LNG, separaci vzduchu, pozemní zásobování v letectví a kosmonautice, zpracování etylenu a průmyslové chladicí systémy.

Specifikace

Rozsah velikostí: NPS 3 až 24 / DN 80 až 600
Materiál tělesa: Nerezová ocel 316
Teplotní rozsah: -320°F až +250°F (-196°C až +121°C)
Materiál hřídele: XM-19
Maximální dovolený provozní tlak: ASME třída 150, 300; EN 1092 PN 10, 16, 25, 40
Materiál sedla: Sedlo Polar
Třída těsnosti: Nulový únik (při okolní teplotě); BS 6364 (v kryogenním prostředí); ISO 28921 (v kryogenním prostředí)
Materiál disku: Nerezová ocel 316
Typ tělesa: Mezipřírubové, s oky
Vrtání přírub: ASME B16.5, EN 1092
Stavební délka: ASME B16.10, API 609, EN 558, ISO 5752
Certifikace: ABS, ATEX, Bureau Veritas, CCS, DNV, PED, PE(S)R

Oblasti použití

Kryogenní procesní potrubí zařízení pro zkapalňování LNG

Pro regulaci potrubí s nízkoteplotními médii během procesu zkapalňování LNG. Produkt je výslovně určen pro aplikace s kapalným zemním plynem a zkapalňováním LNG, s provozním teplotním rozsahem od -196°C do +121°C a sedlem Polar pro kryogenní těsnicí vlastnosti.

Terminály příjmu LNG a systémy zpracování

Pro regulaci potrubí s nízkoteplotními médii v terminálech příjmu LNG a ve fázích zpracování LNG. Produktová dokumentace výslovně uvádí aplikace v terminálech příjmu LNG a při zpracování LNG; kryogenní třída těsnosti odpovídá BS 6364 a ISO 28921.

Potrubí kapalného kyslíku a kapalného dusíku v jednotkách separace vzduchu

Pro procesní potrubí s kryogenními kapalinami, jako jsou kapalný kyslík a kapalný dusík, v jednotkách separace vzduchu. Produkt je výslovně určen pro separaci vzduchu a aplikace s kapalným kyslíkem a kapalným dusíkem a je navržen pro náročná kryogenní média.

Pozemní zásobovací systémy kapalného kyslíku pro letectví a kosmonautiku

Pro potrubí s nízkoteplotními médii kapalného kyslíku v oblasti letectví a kosmonautiky. Produktová dokumentace výslovně uvádí aplikace v letectví a kosmonautice i s kapalným kyslíkem a potvrzuje vhodnost produktu pro náročná kryogenní média, jako je kapalný kyslík.

Zařízení pro nízkoteplotní zpracování etylenu

Pro regulaci potrubí s nízkoteplotními médii v zařízeních pro nízkoteplotní zpracování etylenu. Produktová dokumentace výslovně uvádí aplikace s etylenem; teplotní rozsah ventilu je od -196°C do +121°C.

Potrubí s nízkoteplotními médii v průmyslových chladicích systémech

Pro regulaci potrubí s nízkoteplotními médii v průmyslových chladicích systémech. Produktová dokumentace výslovně uvádí chladicí aplikace; teplotní rozsah ventilu je od -196°C do +121°C.

Body výběru

Kryogenní třída těsnosti a konfigurace sedla

Používá sedlo Polar a uvádí kryogenní třídy těsnosti BS 6364 a ISO 28921; vhodné pro provoz s kapalným kyslíkem, LNG a dalšími kryogenními kapalinami.

Materiálová konfigurace hlavních součástí pro kryogenní provoz

Těleso a disk jsou z nerezové oceli 316, hřídel je z XM-19. Tyto údaje lze použít jako podklad pro ověření volby materiálů hlavních součástí kryogenního ventilu.

Schopnost čištění pro kyslík

Výrobce poskytuje možnost precizního čištění pro splnění požadavků na čistotu pro kyslík; lze použít při ověřování projektů s požadavky na čistotu, například pro kapalný kyslík.

Kompatibilita mezipřírubového provedení a provedení s oky

K dispozici jsou mezipřírubová tělesa a tělesa s oky. Vrtání přírub podporuje ASME B16.5 a EN 1092 a stavební délka odpovídá ASME B16.10, API 609, EN 558 a ISO 5752.

Pokyny k instalaci a údržbě

Soulad přírubové normy a provedení tělesa

Před instalací je nutné ověřit, zda příruby připojeného potrubí odpovídají přírubovému systému ventilu, a provést správné připojení podle mezipřírubového provedení nebo provedení s oky. Vrtání přírub tohoto ventilu je určeno pro normu ASME B16.5 nebo EN 1092.

Často kladené dotazy

Jak kryogenní klapka McCannalok zajišťuje těsnost v nízkoteplotních médiích, jako jsou kapalný kyslík a LNG?

Kryogenní klapka McCannalok používá sedlo Polar® a speciální systém ucpávky hřídele pro stabilní těsnicí vlastnosti v nízkoteplotním prostředí. Spolehlivost těsnění je zajištěna zkouškami nulového úniku a konstrukcí s kryogenní certifikací. Konkrétní těsnicí účinek závisí na skutečném médiu a provozních podmínkách a musí být ověřen podle konkrétního modelu a podmínek použití.

Jak konstrukce tohoto ventilu zvyšuje bezpečnost a spolehlivost při nízkých teplotách?

Konstrukce hřídele proti vysunutí, na místě nastavitelná ucpávka hřídele a prodloužený krk společně zvyšují bezpečnost a spolehlivost v nízkoteplotních provozních podmínkách. Zajišťují pozitivní těsnění hřídele a ucpávky i stabilní provoz během ochlazování a tepelných cyklů.

Jaké jsou klíčové parametry pracovního teplotního a tlakového rozsahu kryogenní klapky McCannalok?

Provozní teplotní rozsah je od -320°F do +250°F (-196°C až +121°C). Maximální dovolený provozní tlak je ASME třída 150/300 nebo EN 1092 PN 10/16/25/40. Konkrétní hodnoty je nutné ověřit podle skutečného modelu a přírubové normy.

Jaké jsou klíčové vlastnosti materiálů a součástí této řady ventilů?

Těleso je z nerezové oceli 316, hřídel z XM-19, sedlo je Polar® a disk je rovněž z nerezové oceli 316. Ventil je vybaven speciálním systémem ucpávky pro dosažení pozitivního těsnění a je vhodný pro procesní požadavky plynárenských médií s nízkou teplotou. Konkrétní materiálové specifikace se řídí skutečným modelem.

Jak provést výběr, aby byly splněny procesní požadavky pro nízkoteplotní média?

Doporučuje se provést výběr podle typu média, tlakové třídy, teplotního rozsahu, způsobu připojení (mezipřírubové/s oky), přírubové normy a požadovaných certifikací. Konkrétní konfiguraci je nutné ověřit podle skutečného modelu a podmínek použití.
