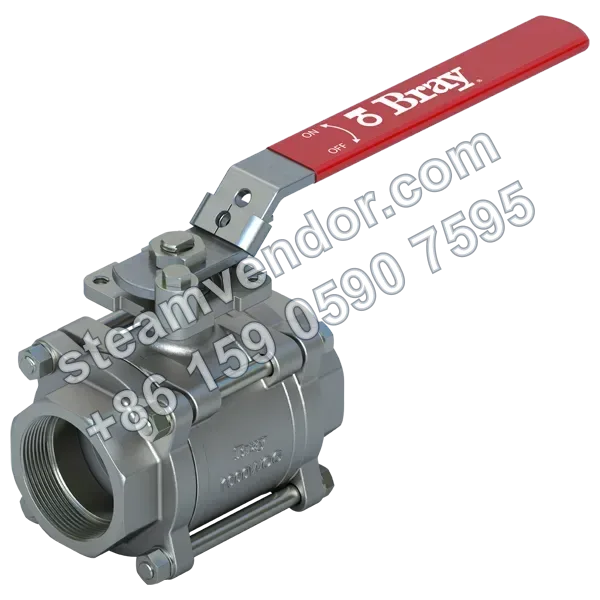

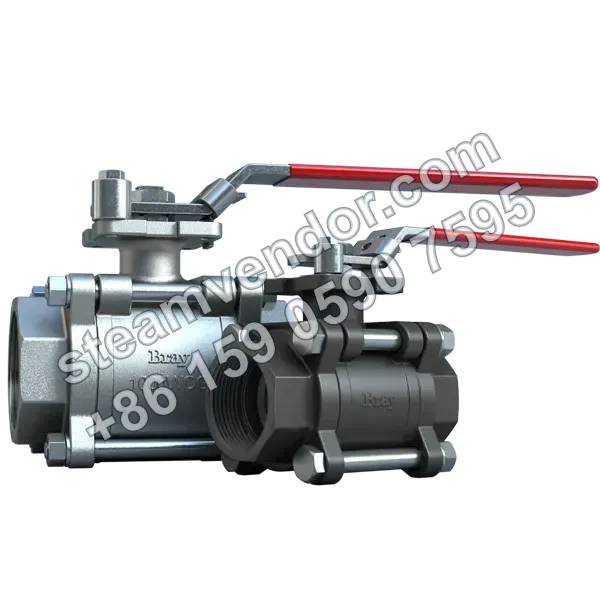

Třídílné kulové ventily Bray série 7000/8000

Třídílné kulové ventily pro průmyslová procesní potrubí s přírubovým a svařovaným připojením

Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

Bray série 7000/8000 jsou třídílné kulové ventily s plným průtokem, dostupné s tělesem z nerezové oceli nebo WCB, pro potrubí NPS ¼ až 12. Produkty podporují závitové, nástrčné svařované, tupě svařované a přírubové připojení, rozsah teplot od -46°C do 287°C a různé konfigurace sedel a automatizačního příslušenství. Jsou vhodné pro uzavírání průmyslových procesních potrubí, dálkové blokovací odstavení a potrubí s médii, kde je nutné sledovat fugitivní emise.

Specifikace

Rozsah velikostí: NPS ¼ až 12 / DN 8 až 300
Materiál tělesa: Série 7000: CF8M, série 8000: WCB
Teplotní rozsah: -50°F až 550°F (-46°C až 287°C)
Maximální pracovní tlak: NPS ¼ až 4: 1000 psi CWP (DN 8 až 100: 69 bar); NPS 6 až 12: 400 psi CWP (DN 150 až 300: 27 bar)
Materiál sedla: RPTFE (standardně), TFM 1600, Tek-Fil®, UHMWPE, výplň dutiny (volitelně)
Materiál koule: Nerezová ocel CF8M
Materiál vřetene: Nerezová ocel 316
Typ tělesa: Třídílné
Koncové připojení: Závitové ASME B1.20.1 NPT, nástrčné svařované ASME B16.11, tupě svařované MSS SP-72/ASME B16.25, přírubové ASME Class 150
Provedení průtoku: Plný průtok
Konstrukční norma: MSS SP110
Zkušební norma: API 598, MSS SP72
Stavební délka: NPS ¼ až 4: standard výrobce; NPS 6 až 12: ASME B16.10
Parní třída: Až 425 WSP
Norma pro fugitivní emise: EN ISO 15848-1
Certifikace: ATEX, CRN, PED, PE(S)R, TR CU, SIL (celá série); NSF 61/372 (série 7000)

Oblasti použití

Automatizované blokovací uzavírací okruhy

Pro dálkové otevírání a zavírání a blokovací odstavení průmyslových procesních potrubí. Tato série je vybavena integrovanou montážní plošinou pohonu, umožňuje konfiguraci příslušenství a podporuje připojení do řídicích systémů jako automatizovaný uzavírací ventil.

Regulační větve průtoku s požadovanou charakteristikou

Pro procesní větve vyžadující regulaci průtokové charakteristiky na základě konstrukce kulového ventilu. Tato série může být vybavena volitelnou vložkou regulačního ventilu a konfigurována pro aplikace regulačních ventilů.

Potrubí médií souvisejících se zpracováním potravin

Pro potrubí médií souvisejících se zpracováním potravin. Série 7000 nabízí volitelné elektrolytické leštění vnitřního povrchu a certifikaci NSF 61/372, což podporuje konfigurace s požadavky na úpravu vnitřních povrchů a shodu materiálů pro pitnou vodu.

Potrubí procesních médií se sledováním fugitivních emisí

Pro uzavírání potrubí procesních médií, kde je nutné sledovat fugitivní emise v oblasti těsnění ventilu. Tato série může být vybavena těsnicím systémem pro média s fugitivními emisemi a splňuje normu EN ISO 15848-1 pro fugitivní emise.

Body výběru

Třídílné těleso podporuje údržbu v potrubí

Konstrukce třídílného tělesa podporuje údržbu v potrubí a výměnu vnitřních komponent, což pomáhá snížit náklady na údržbu.

Různé typy koncového připojení pro instalaci potrubí

Tato série nabízí koncová připojení NPT se závitem, nástrčné svařování, tupé svařování a příruby ASME Class 150; volbu lze provést podle způsobu připojení potrubí.

Volitelné materiály sedla

Standardně je dodáváno sedlo RPTFE, s možností TFM 1600, Tek-Fil, UHMWPE a výplně dutiny; konfiguraci lze zvolit podle média a podmínek těsnění.

Integrovaná montážní plošina pohonu

Série 7000/8000 je vybavena integrovanou montážní plošinou pohonu pro konfiguraci pohonů a příslušenství, což usnadňuje automatizační integraci.

Rozlišení materiálu tělesa mezi sériemi 7000 a 8000

Série 7000 používá těleso CF8M a série 8000 těleso WCB. Při výběru lze sérii rozlišit podle materiálu potrubí a požadavků provozních podmínek.

Pokyny k instalaci a údržbě

Ověřte, že skutečné provozní podmínky nepřekračují povolený rozsah tlaku a teploty ventilu

Před instalací a provozem potvrďte, že skutečný tlak a teplota jsou v povoleném rozsahu této série: teplota od -46°C do 287°C; maximální pracovní tlak pro NPS 1/4 až 4 je 1000 psi CWP (69 bar) a pro NPS 6 až 12 je 400 psi CWP (27 bar).

Často kladené dotazy

Jak série třídílných kulových ventilů 7000/8000 umožňuje výběr a změnu různých koncových připojení?

Série 7000/8000 nabízí různé možnosti koncových připojení, jako jsou závitové, nástrčné svařované, tupě svařované a přírubové připojení. Konkrétní volba připojení by měla odpovídat způsobu připojení potrubí a tlakové třídě v místě instalace, aby se zvýšila flexibilita systému. Konkrétní model a způsob připojení je nutné potvrdit podle skutečných provozních podmínek.

Které součásti této série kulových ventilů lze vyměnit při údržbě v potrubí?

Konstrukce třídílného tělesa podporuje údržbu v potrubí a umožňuje výměnu součástí ke snížení nákladů na údržbu a nákladů během celého životního cyklu. Konkrétní seznam vyměnitelných součástí je nutné ověřit podle skutečného modelu a konfigurace.

Jaké materiály sedla jsou k dispozici pro sérii 7000/8000 a jak ovlivňují výběr?

Standardním materiálem sedla je RPTFE; k dispozici jsou také materiály TFM 1600, Tek-Fil, UHMWPE a další. Volba závisí na vlastnostech média, teplotním rozsahu a požadavcích na životnost těsnění. Konkrétní výběr materiálu je nutné potvrdit podle skutečného média a provozních podmínek.

Jaké jsou přibližné limity provozní teploty a tlaku této série a jak zajistit bezpečný provoz?

Teplotní rozsah je od -46°C do 287°C. Maximální povolený provozní tlak se liší podle velikosti a musí být ověřen v tabulce rozsahů velikostí. Pro zajištění bezpečného provozu je nutné dodržovat požadavky technického návrhu a vycházet z parametrů skutečného modelu.

Jaké povrchové úpravy nebo konfigurace vnitřní konstrukce jsou k dispozici pro zpracování potravin nebo specifická průmyslová použití?

Pro zpracování potravin je k dispozici volitelné elektrolytické leštění vnitřního povrchu a pro specifické aplikační požadavky lze použít příslušenství, jako je výplň vnitřní dutiny a vložka regulačního ventilu. Konkrétní konfiguraci je nutné potvrdit podle skutečného modelu a aplikačních podmínek.
