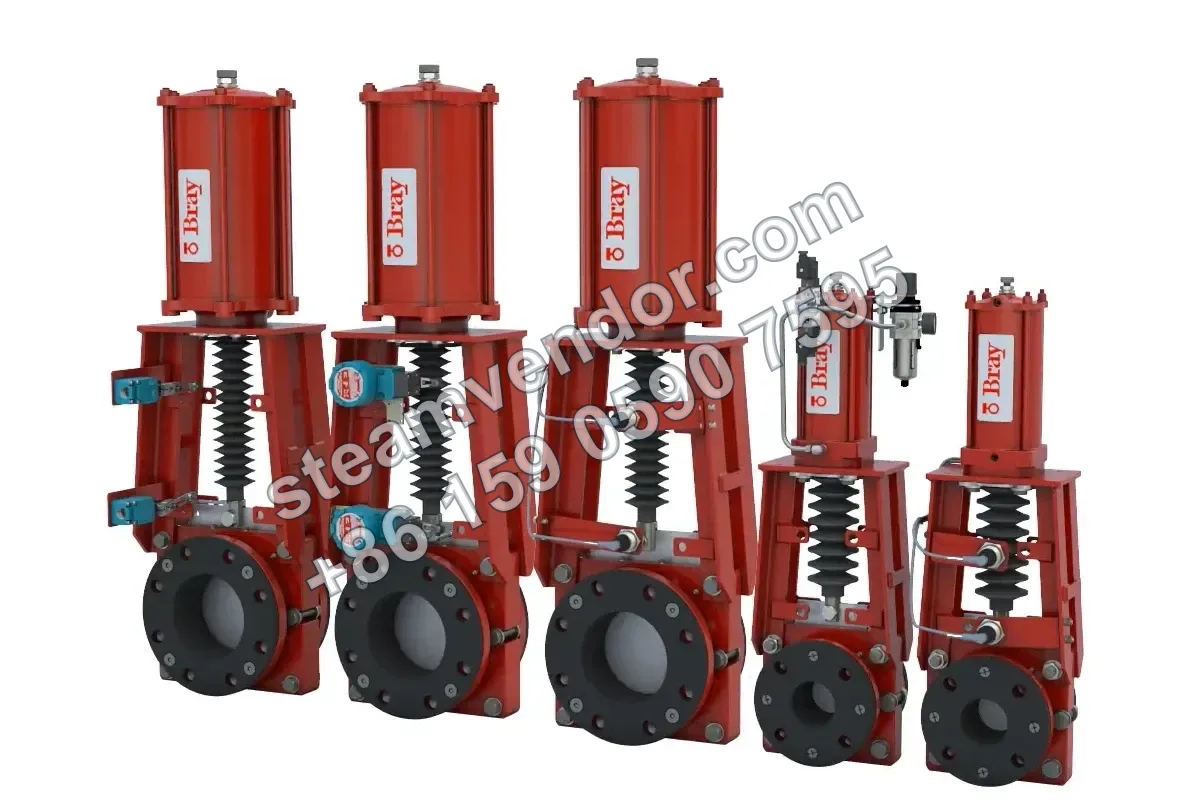

Obousměrný nožový šoupátkový ventil Bray řady 762 pro náročné kalové aplikace

Obousměrný nožový šoupátkový ventil pro náročné kalové aplikace, vhodný pro zpracování kalů v těžebním průmyslu a další aplikace, s volitelným pneumatickým pohonem.

Poptat cenu Dokumenty

Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

Bray řady 762 je obousměrný nožový šoupátkový ventil pro náročné kalové aplikace, určený pro potrubí NPS 3 až 48 (DN 80 až 1200). Je vybaven dvoudílným šroubovaným přírubovým tělesem a plnoprůtočným kanálem. K dispozici jsou tělesa z tvárné litiny, uhlíkové oceli a nerezové oceli a různé korozivzdorné materiály nože. Lze jej vybavit ručním kolem, pneumatickým, hydraulickým nebo elektrickým pohonem pro splnění požadavků na uzavírání pro různé světlosti a tlakové třídy.

Specifikace

Typ ventilu: Obousměrný nožový šoupátkový ventil
Rozsah světlostí: NPS 3 až 48 / DN 80 až 1200
Maximální přípustný provozní tlak: NPS 3 až 24: 100psi / DN 80 až 600: 7bar; NPS 26 až 42: 75psi / DN 650 až 1050: 5bar; NPS 48: 50psi / DN 1200: 3bar; vyšší tlaky jsou k dispozici pro vybrané materiály
Materiál tělesa: Tvárná litina (NPS 3 až 28 / DN 80 až 700); uhlíková ocel a nerezová ocel (NPS 30 až 48 / DN 750 až 1200); jiné materiály na vyžádání
Materiál nože: Nerezová ocel 304, 316, 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy® C, Monel®, titan
Materiál vřetene: Nerezová ocel 304
Materiál sedla a teplotní rozsah: Přírodní pryž: 165°F / 74°C; Buna-N: 194°F / 90°C; EPDM-HT: 302°F / 150°C
Konstrukce a připojení tělesa: Dvoudílné šroubované přírubové provedení
Norma vrtání přírub: ASME B16.5 třída 150; ASME B16.47 třída 150
Konstrukce průtočného kanálu: Plnoprůtočný
Varianty pohonu: Přímo montované ruční kolo, kuželočelní převodovka, dvojčinný pneumatický pohon, hydraulický pohon, elektrický pohon
Certifikace: ATEX, CRN, PED, PE(S)R, TR CU, UA TR

Body výběru

Obousměrné uzavírání SlurryShield s omezením usazování

Technologie Bray SlurryShield omezuje hromadění média a poskytuje obousměrné uzavírání, což je vhodné pro uzavírací aplikace s kaly a jinými médii náchylnými k usazování.

Vyměnitelné elastomerové manžety

Ventil je vybaven dvěma vyměnitelnými elastomerovými manžetami, které chrání těleso, nůž a víko a pomáhají prodloužit životnost souvisejících součástí.

Dvoudílné šroubované přírubové těleso

Dvoudílná konstrukce šroubovaného přírubového tělesa kombinuje konstrukční pevnost a snadnou údržbu.

Více variant materiálu nože

Nůž je k dispozici z nerezové oceli 304, 316 a 317, SAF 2507, SAF 2205, 17-4PH, Hastelloy C, Monel a titanu. Materiál lze zvolit podle korozivnosti a abrazivity média.

Plnoprůtočný kanál

Plnoprůtočná konstrukce při plném otevření ventilu minimalizuje odpor vůči médiu v potrubí.

Více variant pohonu

K dispozici je přímo montované ruční kolo, kuželočelní převodovka, dvojčinný pneumatický pohon, hydraulický pohon a elektrický pohon, což usnadňuje výběr podle požadavků na provoz a automatizaci v místě instalace.

Pokyny k instalaci a údržbě

Spárování přírub a souosost potrubí

Před instalací ověřte světlost ventilu a normu vrtání přírub protilehlých potrubních přírub a zajistěte správnou souosost přírub i potrubí na obou stranách. Ventil používá dvoudílnou konstrukci šroubovaných přírub. Norma vrtání přírub je ASME B16.5 třída 150 nebo ASME B16.47 třída 150.

Usazování kalu a sběr vypouštěné kapaliny

Při instalaci je třeba s ohledem na provozní podmínky kalového média zvážit hromadění média a manipulaci s vypouštěnou kapalinou. Podle potřeby lze použít možnosti sběru vypouštěné kapaliny, jako jsou vypouštěcí desky, vypouštěcí vany nebo vypouštěcí nádoby.

Soulad materiálu sedla s teplotou média

Před uvedením do provozu ověřte, zda skutečná teplota média odpovídá přípustnému teplotnímu rozsahu zvoleného materiálu sedla. Maximální teploty sedel z přírodní pryže, Buna-N a EPDM-HT jsou 74°C, 90°C a 150°C.

Ověření maximálního přípustného provozního tlaku

Před uvedením do provozu ověřte podle světlosti ventilu a skutečné konfigurace, že tlak systému nepřekročí odpovídající maximální přípustný provozní tlak. Tlak se liší podle světlosti: NPS 3 až 24 je 100psi nebo DN 80 až 600 je 7bar, NPS 26 až 42 je 75psi nebo DN 650 až 1050 je 5bar a NPS 48 je 50psi nebo DN 1200 je 3bar.

Často kladené dotazy

Jaký je princip činnosti obousměrného nožového šoupátkového ventilu řady 762?

Řada 762 používá konstrukci nožového šoupátka s obousměrným uzavíráním, která spolehlivě uzavírá médium z obou stran potrubí. Technologie SlurryShield pomáhá zabránit hromadění média uvnitř tělesa ventilu, čímž zajišťuje uzavření s nulovým únikem. Při otevření využívá ventil plnoprůtočnou konstrukci, která snižuje průtočný odpor a zvyšuje hydraulickou účinnost.

Jaké jsou klíčové body při výběru tohoto ventilu a jak rozlišit vhodnost jednotlivých modelů pro různé aplikace?

Při výběru je třeba zohlednit rozsah velikostí, materiál tělesa, materiál vřetene a nože, certifikace a varianty pohonu, jakož i rozsah provozního tlaku a teploty. Řada 762 nabízí různé kombinace materiálů a pohonů pro náročné aplikace, například v těžebním a chemickém průmyslu. Konkrétní konfiguraci je nutné potvrdit podle skutečného média, teploty a tlaku.

Jaké jsou hlavní požadavky na údržbu řady 762 a lze výměnou součástí prodloužit životnost?

Těleso využívá dvoudílnou konstrukci šroubovaných přírub pro rychlou údržbu. Sestava obsahuje dvě vyměnitelné elastomerové manžety, které mohou prodloužit životnost tělesa, nože a víka. Standardní konfigurace rovněž obsahuje horní a dolní ochranné kryty vřetene, které pomáhají prodloužit životnost v prašném prostředí.

Jaká je vhodnost této řady ventilů pro aplikace s vysokou korozivitou nebo vysokou teplotou?

K dispozici je více variant materiálů sedla a jejich teplotní odolnost spolu s kombinacemi materiálů může vyhovět různým médiím a teplotním podmínkám. U vyšších modelů jsou pro těleso k dispozici varianty z uhlíkové oceli, nerezové oceli a dalších materiálů. Konkrétní soulad materiálu a teploty je nutné ověřit podle skutečného modelu.

Jaké možnosti sběru vypouštěné kapaliny jsou k dispozici a mohou splnit různé požadavky na manipulaci s kapalinami?

Řada 762 nabízí možnosti sběru vypouštěné kapaliny, jako jsou vypouštěcí desky, vypouštěcí vany a vypouštěcí nádoby. Tyto možnosti jsou navrženy pro větší flexibilitu v aplikacích manipulace s kapalinami a přizpůsobení různým požadavkům na odvod kapaliny.
