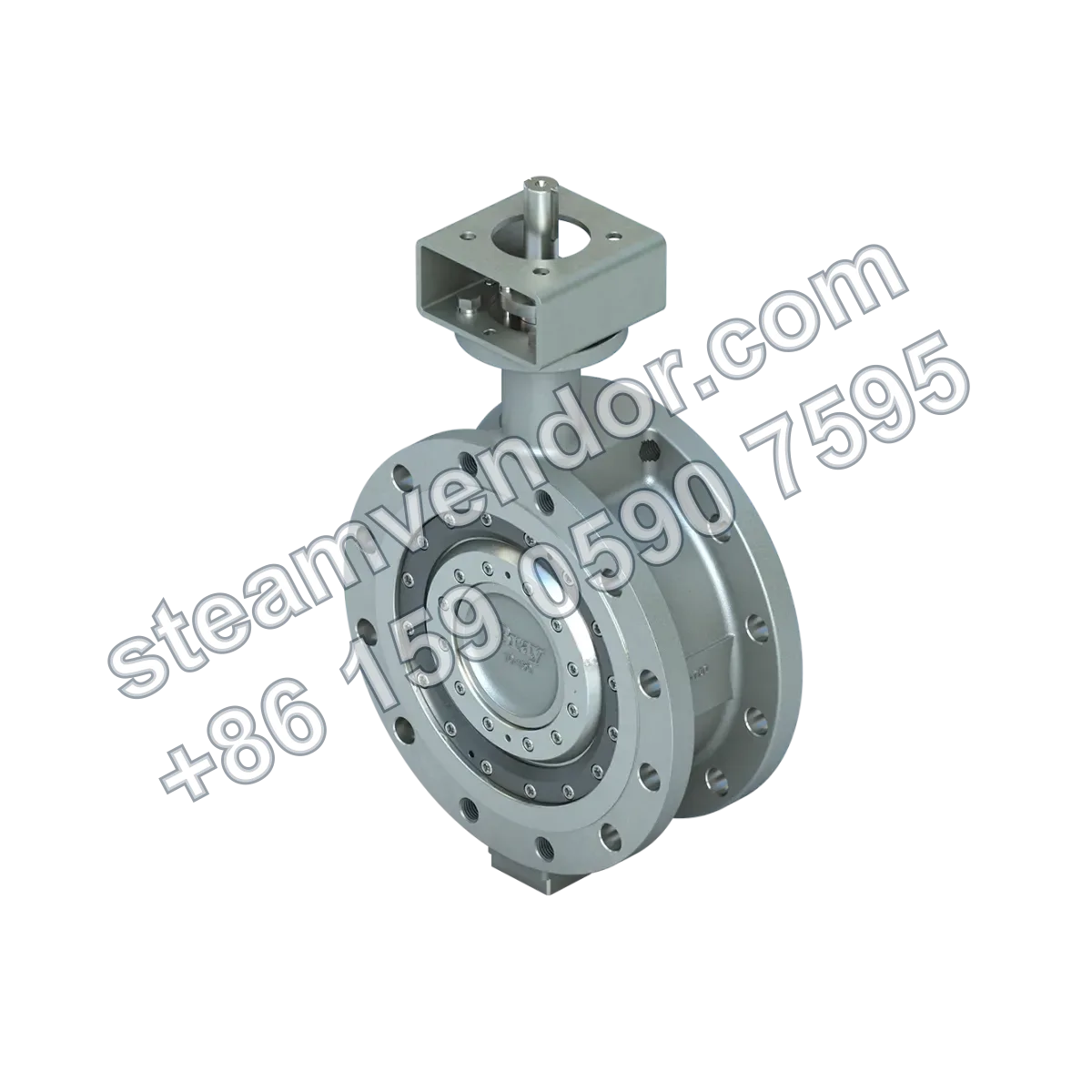

Bray Tri Lok® trojitě excentrická kovově těsněná klapka (izolace pro extrémní provozní podmínky)

Trojitě excentrická kovově těsněná klapka pro obousměrnou izolaci při vysokých teplotách, nízkých teplotách a vysokých tlacích.

Poptat cenu Dokumenty

Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

Trojitě excentrická kovově těsněná klapka Bray Tri Lok® využívá kovové momentové těsnění kov na kov pro izolaci v extrémních provozních podmínkách a zajišťuje nulovou netěsnost v obou směrech. Produktová řada pokrývá NPS 3 až 48, ASME Class 150 až 900 a provozní teploty od -196°C do 450°C. K dispozici jsou různé konstrukce tělesa a materiály z uhlíkové oceli nebo nerezové oceli. Sedlo a těsnicí systém lze vyměnit na místě; ventil je vhodný pro potrubí s náročnými požadavky na těsnost a rozsah teplot a tlaků.

Specifikace

Typ ventilu: Trojitě excentrická klapka
Jmenovitý rozsah velikostí: NPS 3 až 48 / DN 80 až 1200; větší velikosti na vyžádání
Rozsah provozních teplot: -320°F až 842°F (-196°C až 450°C); vyšší teploty na vyžádání
Tlaková třída: ASME Class 150, 300, 600, 900; EN 1092 PN 10, 16, 25, 40, 63, 100, 150
Typ tělesa: S přírubovými oky, mezipřírubové, dvojpřírubové, šoupátkové, s nátrubkem pro přivaření
Materiál tělesa: Uhlíková ocel, nerezová ocel; jiné materiály na vyžádání
Materiál klapky: Uhlíková ocel, nerezová ocel; jiné materiály na vyžádání
Materiál hřídele: 17-4PH, nerezová ocel 410, XM-19 (Nitronic 50)
Materiál sedla: Kalená nerezová ocel 316
Typ těsnění: Kovové momentové těsnění kov na kov
Třída těsnosti: Nulová netěsnost v obou směrech
Konstrukční normy: API 609, ASME B16.34, ASME VIII, API 600
Normy vrtání přírub: ASME B16.5, ASME B16.47, EN 1092, ISO 7005
Zkušební normy: ISO 5208, EN 12266-1, API 6D, API 598, BS 6755
Normy stavební délky: API 609, ASME B16.10, ISO 5752, EN 558
Normy pro fugitivní emise: ISO 15848-1, API 641, TA Luft
Požární certifikace: API 607, ISO 10497
Úroveň integrity bezpečnosti: SIL 3
Certifikace do výbušného prostředí: ATEX
Sedlo a těsnicí systém: Vyměnitelné na místě

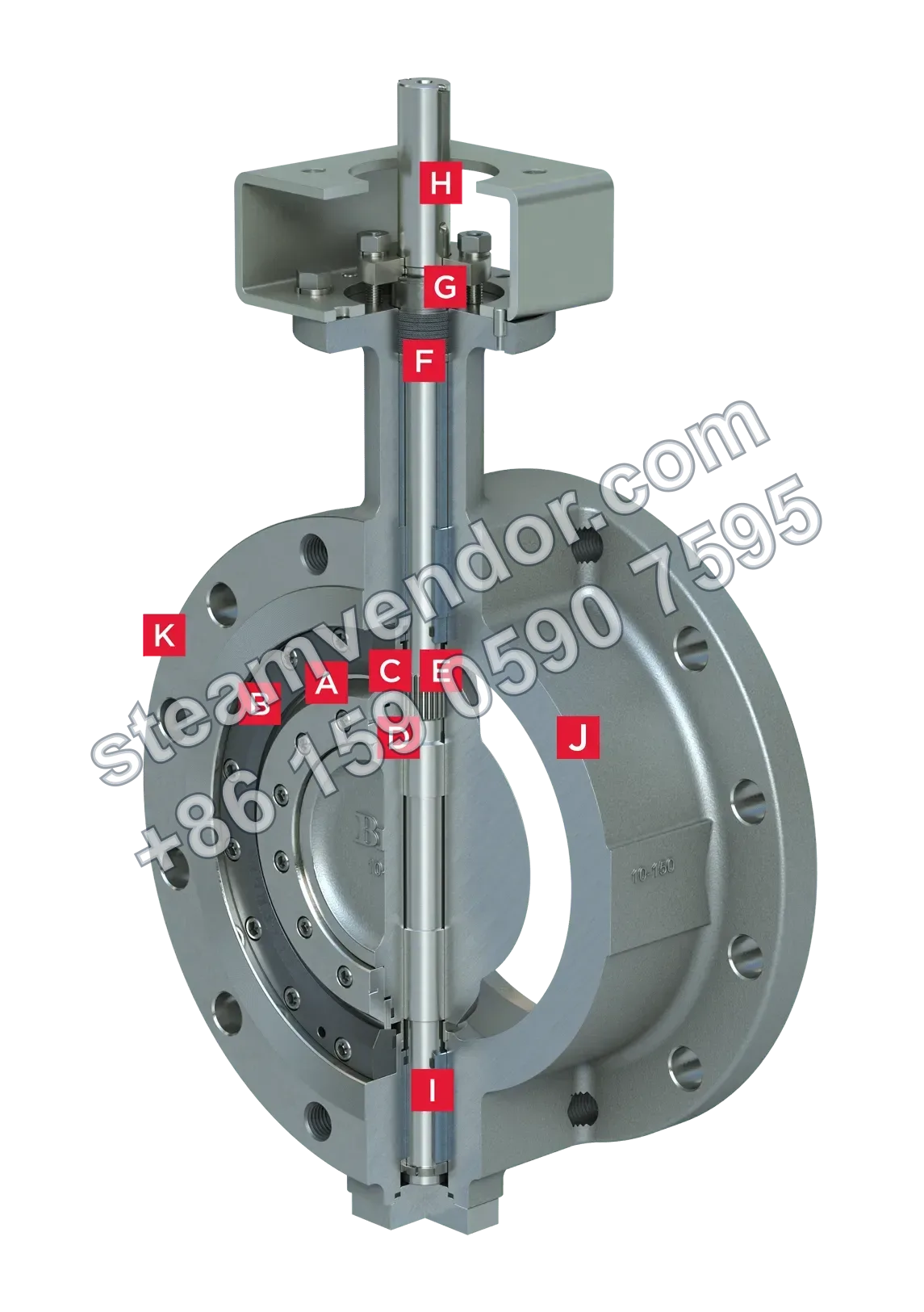

Body výběru

Trojitě excentrická konstrukce s nízkým třením

Používá vačkovou geometrii s trojitou excentricitou, která omezuje třecí kontakt mezi sedlem a těsnicím kroužkem při otevírání a zavírání, čímž snižuje opotřebení.

Obousměrné kovové těsnění kov na kov s nulovou netěsností

Kovové momentové těsnění kov na kov se sedlem z kalené nerezové oceli 316 zajišťuje nulovou netěsnost v obou směrech.

Drážkované spojení klapky a hřídele

Spojení drážkovaným nábojem a hřídelí brání nesouososti klapky a hřídele, umožňuje axiální pohyb a zachovává integritu těsnění.

Izolační schopnost v širokém rozsahu teplot a tlaků

Rozsah provozních teplot je od -196°C do 450°C a tlakové třídy pokrývají ASME Class 150 až 900, což vyhovuje izolačním aplikacím při vysokých teplotách, nízkých teplotách a vysokých tlacích.

Sedlo a těsnicí systém vyměnitelné na místě

Sedlo a těsnicí systém lze vyměnit na místě.

Pokyny k instalaci a údržbě

Ověřte shodu normy připojovacích přírub s provedením připojení ventilu

Před instalací ověřte, že norma a rozměry připojovacích přírub na místě odpovídají konfiguraci ventilu. Ventil může být proveden s přírubovými oky, jako mezipřírubový nebo dvojpřírubový a je kompatibilní s normami vrtání přírub ASME B16.5, ASME B16.47, EN 1092 a ISO 7005.

Často kladené dotazy

Jaký je princip činnosti trojitě excentrické klapky Tri Lok®?

Tri Lok® využívá vačkovou geometrii s trojitou excentricitou pro nízkotřecí kontakt mezi těsnicí plochou a sedlem, čímž snižuje opotřebení a zajišťuje obousměrné těsnění s nulovou netěsností. Při otevírání a zavírání ventilu dochází k axiálnímu pohybu a těsnicí systém lze vyměnit na místě, což zajišťuje dlouhodobě stabilní těsnicí výkon.

Jak provést technický výběr Tri Lok® pro provozní podmínky s vysokou teplotou a tlakem?

Při výběru je nutné zohlednit rozsah teplot, maximální přípustný pracovní tlak, materiál tělesa a materiál hřídele a současně porovnat třídu těsnosti, materiál sedla a rozsah zkoušek a certifikací s konkrétními požadavky provozu. Konkrétní konfiguraci je nutné potvrdit podle skutečného modelu a podmínek použití.

Jaké jsou hlavní technické výhody Tri Lok® ve srovnání s běžnými klapkami?

Mezi vlastnosti patří bezkontaktní kovové těsnění kov na kov, sedlo a těsnění vyměnitelné na místě, drážkované spojení klapky a hřídele proti nesouososti a těsnění hřídele nastavitelné na místě. Tyto prvky zvyšují spolehlivost těsnění, usnadňují údržbu a podporují dlouhodobou stabilitu.

Pro jaké typické aplikace je Tri Lok® vhodný?

Je vhodný pro hromadné skladování kapalin, ropný a plynárenský průmysl, skladování a přepravu LNG, rozvod páry, výrobu energie, geotermální páru, chemické zpracování a úpravu vody, tedy pro aplikace s vysokými teplotami a tlaky nebo extrémními provozními podmínkami.

Jaké možnosti údržby na místě nabízí Tri Lok® při instalaci a údržbě?

Konstrukce se sedlem a těsnicím systémem vyměnitelnými na místě, nastavitelným těsněním hřídele, drážkovaným spojením klapky a hřídele a možností axiálního pohybu hřídele na místě pomáhá zkrátit odstávky a omezit potřebu údržby mimo provoz.
