تُستخدم صمامات الفراشة Bray 3W/3L ذات المقعد المرن لعزل خطوط الأنابيب والتحكم المؤتمت. تتوفر بهيكل 3W من نوع wafer وهيكل 3L من نوع lug، ومتوافقة مع خطوط NPS 2–24 (DN50–DN600). يبلغ أقصى ضغط تشغيل مسموح به للصمام 250 psi (17.2 Bar)، ويستخدم مقاعد EPDM أو BUNA-N لتحقيق إحكام محكم ضد الفقاعات في الاتجاهين، كما أنه مزود بفلنجة علوية ISO 5211. وهو مناسب لعزل الفتح والإغلاق في أنظمة مياه HVAC وخطوط عمليات تحلية مياه البحر.

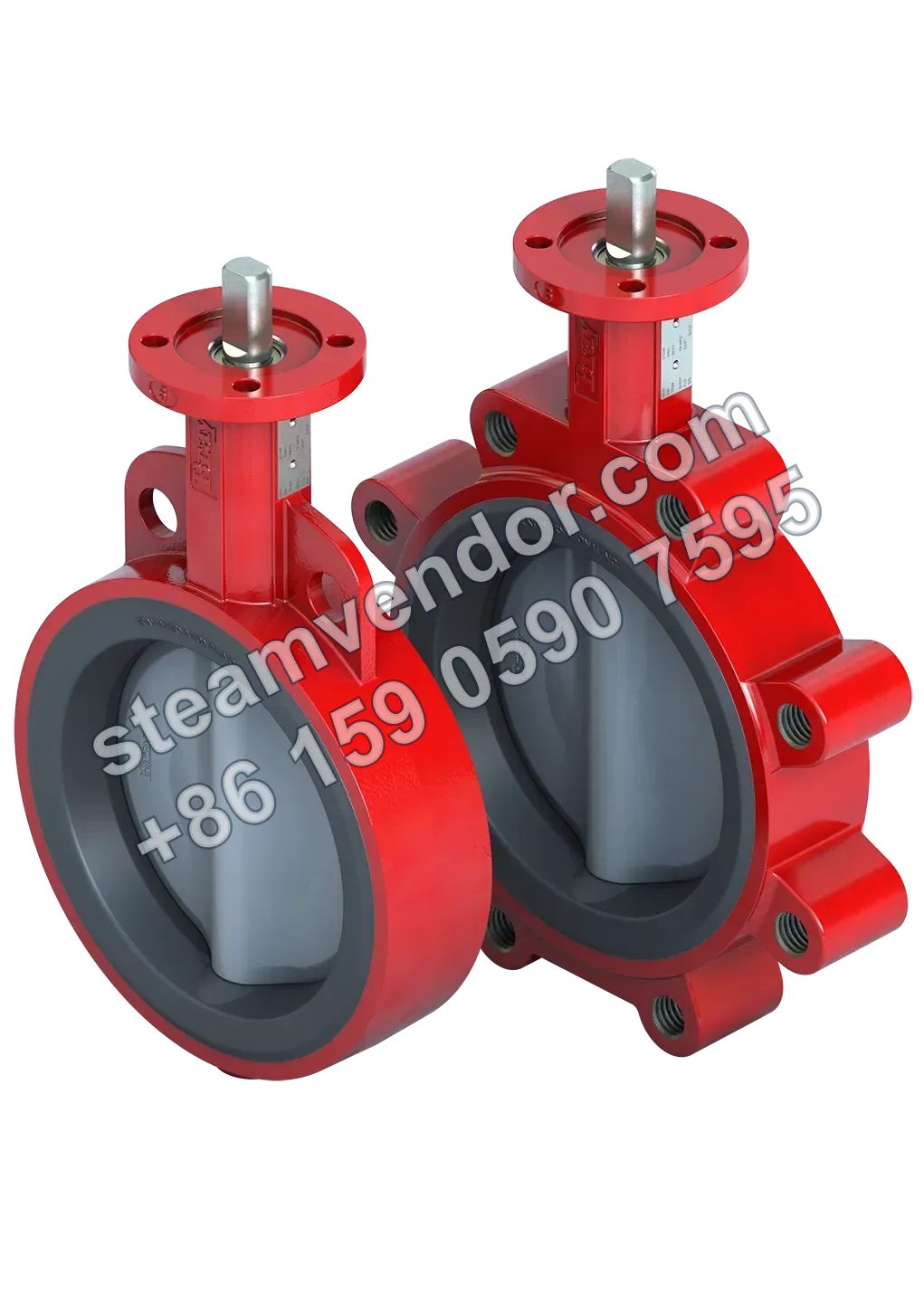

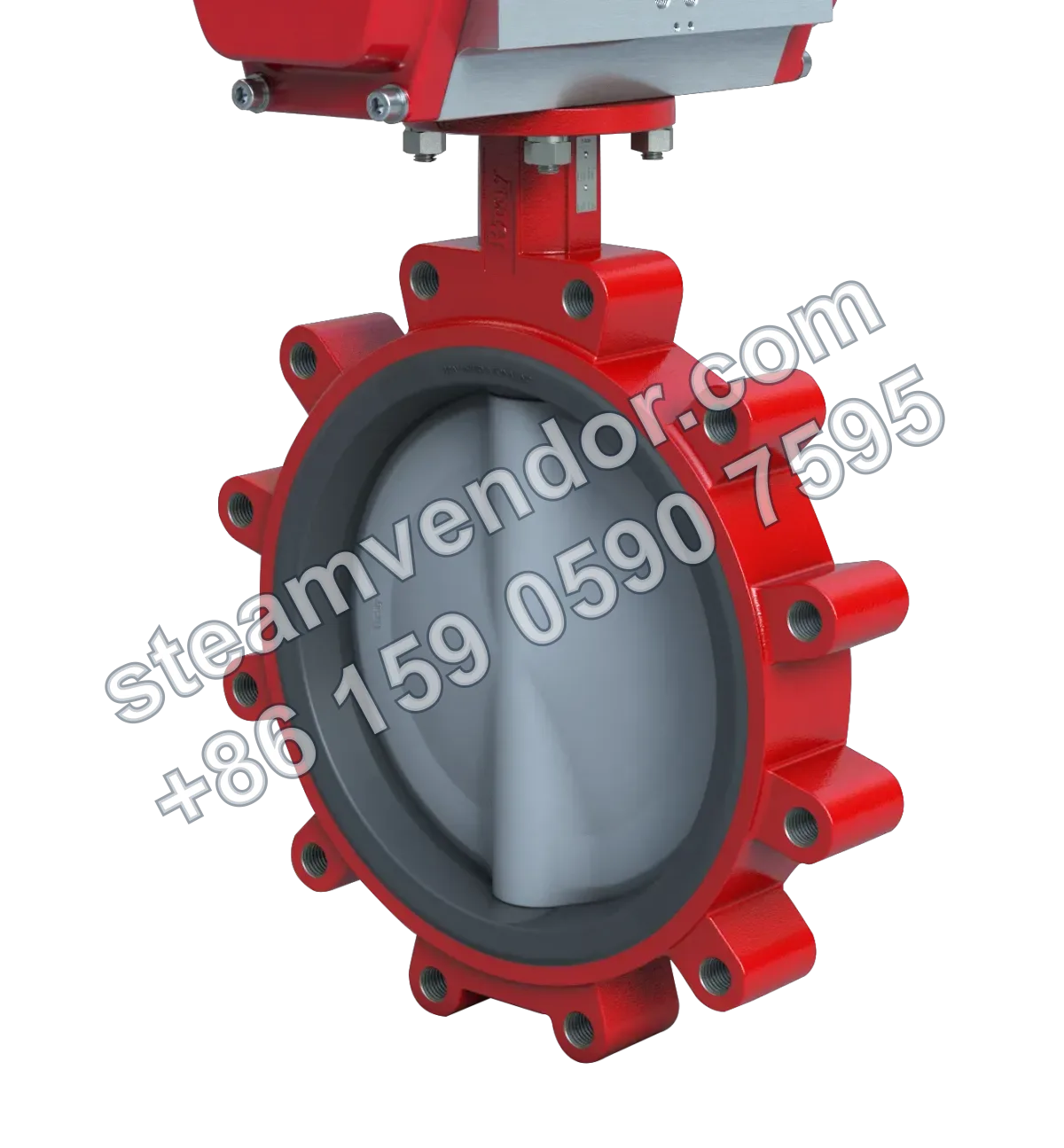

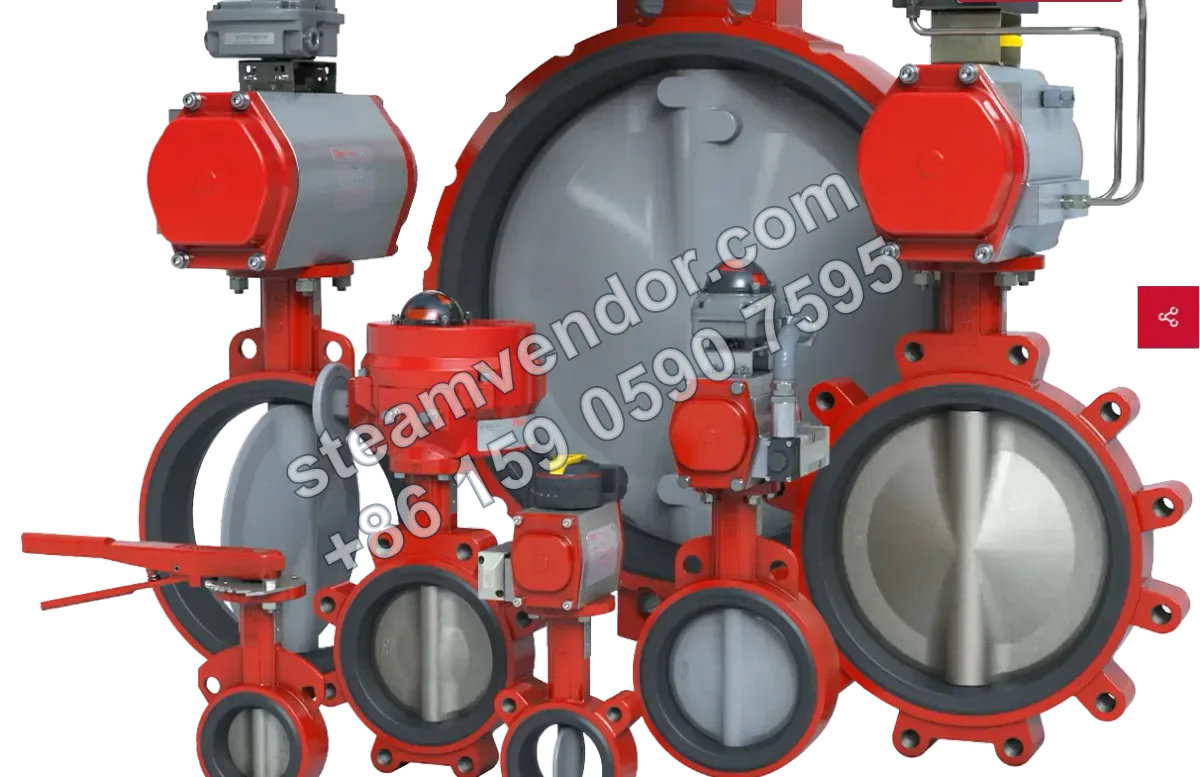

صورة منتج صمام الفراشة بمقعد مرن من سلسلة 3W/3L
1 / 3
صمام فراشة Bray 3W/3L بمقعد مرن | عزل مؤتمت
صمام فراشة بمقعد مرن لعزل خطوط مياه HVAC وخطوط مياه البحر، مع دعم مقاعد EPDM.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نطاق المقاس الاسمي
- NPS 2 - 24، DN50 - DN600
- أقصى ضغط تشغيل مسموح به
- حتى 250 psi (17.2 Bar)
- نطاق درجة حرارة التشغيل
- من -20°F إلى 250°F (من -29°C إلى 121°C)
- فئة الإحكام
- إحكام محكم ضد الفقاعات في الاتجاهين
- نوع الهيكل
- 3W wafer، 3L lug
- مادة الهيكل
- حديد زهر، حديد زهر مطيل
- مادة المقعد
- EPDM، BUNA-N
- مادة القرص
- حديد زهر مطيل مطلي بالنايلون 11، فولاذ مقاوم للصدأ
- مادة الساق
- فولاذ مقاوم للصدأ
- معيار تركيب المشغل
- فلنجة علوية ISO 5211
- معايير ثقوب الفلنجة
- API 609 الفئة A، ASME B16.1 الفئة 125، ASME B16.5 الفئة 150، AS 2129 الجدول D وE، EN 1092 PN6، PN10، PN16، JIS 10K
- معايير التصميم
- API 609 الفئة A، EN 593، MSS SP-67
- معيار طول الوجه إلى الوجه
- API 609 الفئة A، EN 558 السلسلة 20
- معايير الاختبار
- API 598، ISO 5208، EN 12266-1، MSS SP-61
- الشهادات
- اعتماد النوع ABS، CE/PED، CRN، FDA، ANSI/NSF 372، ANSI/NSF-61
مجالات التطبيق
عزل خطوط أنظمة مياه HVAC والتحكم المؤتمت
مناسب لعزل الفتح والإغلاق في خطوط مياه أنظمة HVAC. تتميز هذه السلسلة بإحكام محكم ضد الفقاعات في الاتجاهين وفلنجة علوية ISO 5211، مما يدعم تركيب المشغلات والتحكم المؤتمت.
عزل خطوط عمليات تحلية مياه البحر
مناسب لخطوط نقل مياه البحر وخطوط المياه المرتبطة بها في أنظمة تحلية مياه البحر، لعزل مقاطع الأنابيب والمعدات. تذكر بيانات المنتج صراحة تطبيقات تحلية مياه البحر، وتوفر خيارات قرص من الفولاذ المقاوم للصدأ أو الحديد الزهر المطيل المطلي بالنايلون 11.
نقاط الاختيار
واجهة تركيب مشغل مباشر ISO 5211
تتوافق الفلنجة العلوية للصمام مع معيار ISO 5211، وتدعم التركيب المباشر للمشغل، وهي مناسبة لتكوينات العزل المؤتمت.
هيكل قرص وساق أحادي القطعة لتقليل التأخر
يعتمد القرص والساق تصميمًا أحادي القطعة، مما يقلل تأخر الحركة ويحسن دقة التحكم، وهو ملائم لظروف التشغيل المؤتمت عالية الدورات.
اختيار هيكل 3W wafer وهيكل 3L lug
توفر السلسلة هياكل 3W من نوع wafer و3L من نوع lug. يدعم هيكل 3L من نوع lug التركيب في نهاية خط الأنابيب، ويمكن اختياره وفقًا لظروف تركيب الأنابيب.
مقعد مرن مصبوب بإحكام محكم ضد الفقاعات في الاتجاهين
يستخدم المنتج مقعدًا مرنًا مصبوبًا ويحقق إحكامًا محكمًا ضد الفقاعات في الاتجاهين، وهو مناسب للتطبيقات التي تتطلب عزل إغلاق موثوقًا.
ملاحظات التركيب والصيانة
مطابقة نوع الهيكل مع خط الأنابيب والفلنجات
قبل التركيب، يجب التأكد مما إذا كان الصمام من نوع 3W wafer أو 3L lug، واختيار فلنجات الأنابيب وطريقة التوصيل المتوافقة. يدعم هيكل 3L من نوع lug التركيب في نهاية خط الأنابيب.
الأسئلة الشائعة
ما مبدأ تشغيل صمام الفراشة 3W/3L بمقعد مرن؟
تستخدم سلسلة 3W/3L هيكلًا أحادي القطعة ومقعدًا مرنًا مصبوبًا، وتحقق الإحكام والفتح والإغلاق من خلال الهيكل المتكامل للقرص والساق. يحافظ المقعد والقرص على إحكام محكم ضد الفقاعات طوال حركة الصمام، لضمان إحكام موثوق عند الإغلاق، وهو مناسب لتطبيقات الأتمتة عالية الدورات.
ما المعلمات الرئيسية التي ينبغي مراعاتها عند الاختيار الفني لصمامات هذه السلسلة؟
ينبغي مراعاة نطاق المقاس (DN50-DN600، NPS 2-24)، ونطاق درجة الحرارة (من -29°C إلى 121°C)، وأقصى ضغط تشغيل مسموح به (حتى 17.2 Bar)، ومواد المقعد EPDM/BUNA-N، ومادة الساق من الفولاذ المقاوم للصدأ، وفئة الإحكام المحكم ضد الفقاعات في الاتجاهين.
ما نقاط التركيب المهمة المتعلقة بالتوصيل بالفلنجات؟
تتوافق الفلنجة العلوية مع معيار ISO 5211 لتسهيل التركيب المباشر للمشغل. كما أن تصميم إحكام المقعد بشكل قطرة الماء متوافق مع أنواع متعددة من الفلنجات، مما يضمن إحكامًا موثوقًا بعد الربط.
ما ظروف التشغيل والتطبيقات المناسبة لصمامات هذه السلسلة؟
مناسبة لمياه الشرب، ومياه الصرف، ومياه البحر، وHVAC، ومراكز البيانات، وإنتاج السكر والإيثانول، وغيرها من التطبيقات. وتوفر إحكامًا محكمًا ضد الفقاعات وإغلاقًا موثوقًا في الأوساط المسببة للتآكل والأوساط الصناعية.
كيف يمكن تحديد التكوين وحدود الأداء لطراز محدد؟
يجب تأكيد التكوين المحدد وفقًا للطراز الفعلي وظروف التطبيق. يوصى بالمطابقة استنادًا إلى مادة الهيكل ومادة المقعد ومواد الإحكام وطريقة التوصيل، مع الرجوع إلى المواصفات الفنية أعلاه للاختيار المبدئي.
