Bray F15/F30 هو صمام كروي فلنجي كامل التجويف بمقعد معدني، مكوّن من قطعتين، ومخصص لخطوط الأنابيب بمقاسات NPS ½ إلى 6 (DN 15 إلى 150). يتوافق F15 مع تصنيف ASME 150، بينما يتوافق F30 مع تصنيف ASME 300. تبلغ درجة حرارة التشغيل القصوى 399°C، مع توفير إغلاق من Class V إلى Class VI. يُستخدم لعزل المعدات وقطع التدفق في خطوط الأنابيب الفلنجية التي تنقل وسائط العمليات ذات درجات الحرارة العالية.

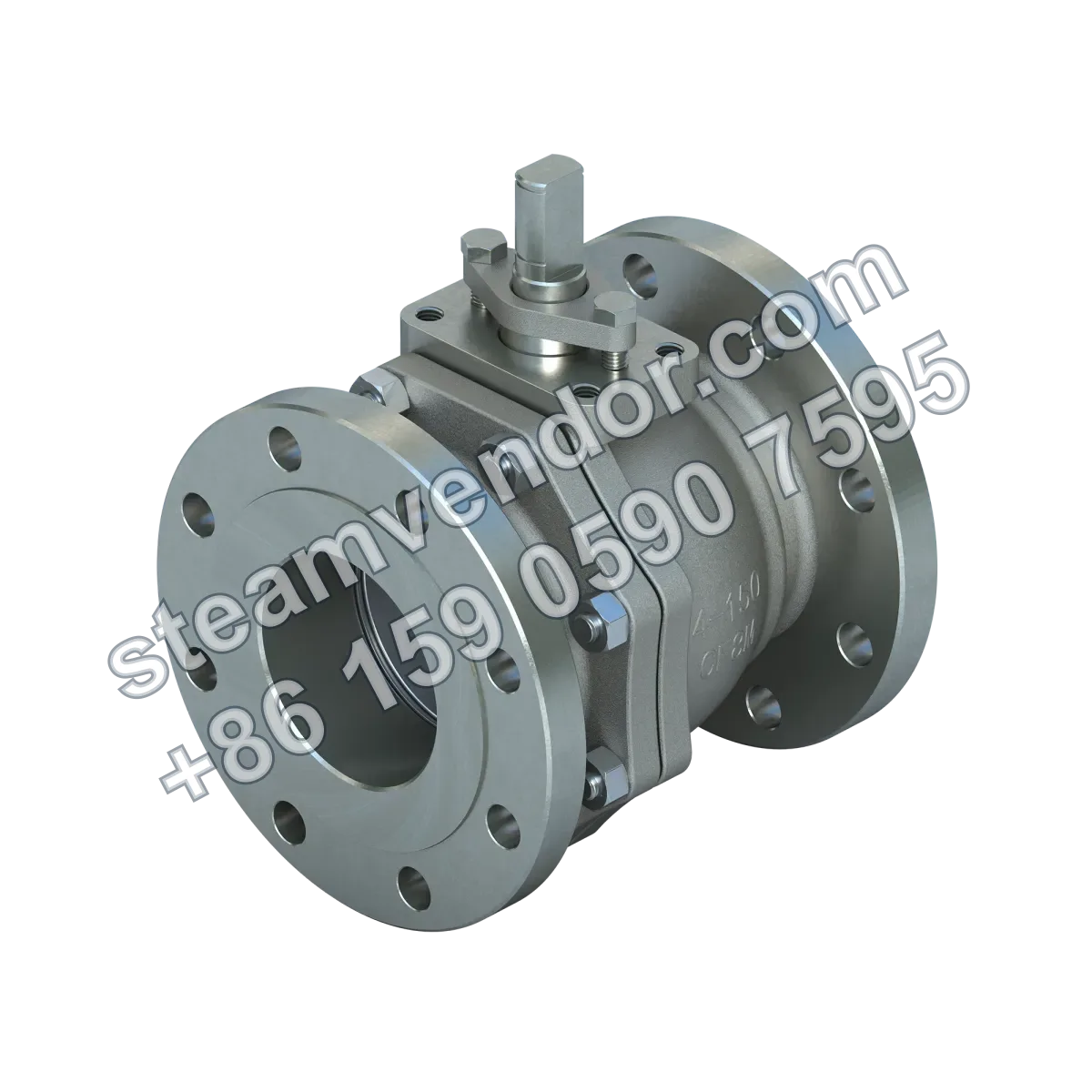

صمام كروي فلنجي F15/F30، سلسلة المقاعد المعدنية 01
1 / 3
Bray F15/F30 صمام كروي فلنجي كامل التجويف بمقعد معدني
صمام كروي فلنجي كامل التجويف بمقعد معدني لعزل خطوط العمليات ذات درجات الحرارة العالية والمواد الكاشطة.
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نطاق المقاسات
- NPS ½ إلى 6 / DN 15 إلى DN 150
- درجة حرارة التشغيل القصوى
- 750°F (399°C)
- أقصى ضغط تشغيل مسموح به
- F15: تصنيف ASME 150، F30: تصنيف ASME 300
- مادة جسم الصمام
- فولاذ مقاوم للصدأ (CF8M)، فولاذ كربوني (WCB)، سبائك خاصة
- مادة ساق الصمام
- SS Gr 660، 17-4 PH
- مادة المقعد
- ASTM A351 CF8M/كربيد الكروم، ASTM A351 CF8M/Stellite® 6
- مادة الكرة
- ASTM A351 CF8M/كربيد الكروم، ASTM A351 CF8M/طلاء كروم صلب
- فئة الإحكام
- ANSI/FCI 70-2 Class V إلى Class VI
- نوع جسم الصمام
- مكوّن من قطعتين
- نوع التجويف
- كامل التجويف
- معيار طول التركيب
- ASME B16.10
- معيار تخريم الفلنجة
- ASME B16.5
- منصة التركيب
- ISO 5211
- معايير التصميم
- ASME B16.34، API 608، MSS SP72
- اعتماد مقاومة الحريق
- API 607
- اعتمادات السلامة
- PED، PE(S)R، ATEX
مجالات التطبيق
عزل خطوط العمليات ذات درجات الحرارة العالية
يُستخدم لعزل خطوط الأنابيب الفلنجية أو نقاط عزل المعدات التي تتطلب قطع تدفق وسائط العمليات ذات درجات الحرارة العالية. يتميز المقعد المعدني بطلاء Stellite® 6، وتبلغ درجة حرارة التشغيل القصوى للمنتج 399°C، مع إمكانية توفير إغلاق وفق ANSI/FCI 70-2 Class V إلى Class VI.
نقاط الاختيار
مقعد معدني من Stellite مقاوم للتآكل ودرجات الحرارة العالية
يتميز إصدار المقعد المعدني من F15/F30 بطلاء Stellite 6 على المقعد، مع إمكانية تجهيز سطح الكرة بكربيد الكروم أو بطلاء كروم صلب، ما يجعله مناسبًا للتطبيقات التي تتطلب مقاومة عالية للتآكل ودرجات الحرارة المرتفعة في زوج الإحكام المعدني.
جسم فلنجي من قطعتين كامل التجويف
يعتمد F15/F30 على هيكل جسم فلنجي من قطعتين وكامل التجويف، مخصص لتكوينات الأنابيب التي تتطلب مسار تدفق كامل التجويف.
هيكل تعويض ديناميكي للحشوة بحسب المقاس
تستخدم المقاسات الصغيرة حشوة ذات تحميل مسبق مستمر عبر Smart Stem، بينما تستخدم المقاسات الأكبر غطاء حشوة مستقلًا قابلًا للضبط. توفر غسالات Belleville تعويضًا ديناميكيًا للحمل الناتج عن تآكل الحشوة والتغيرات البيئية.
منصة تركيب ISO 5211 مصبوبة كوحدة واحدة

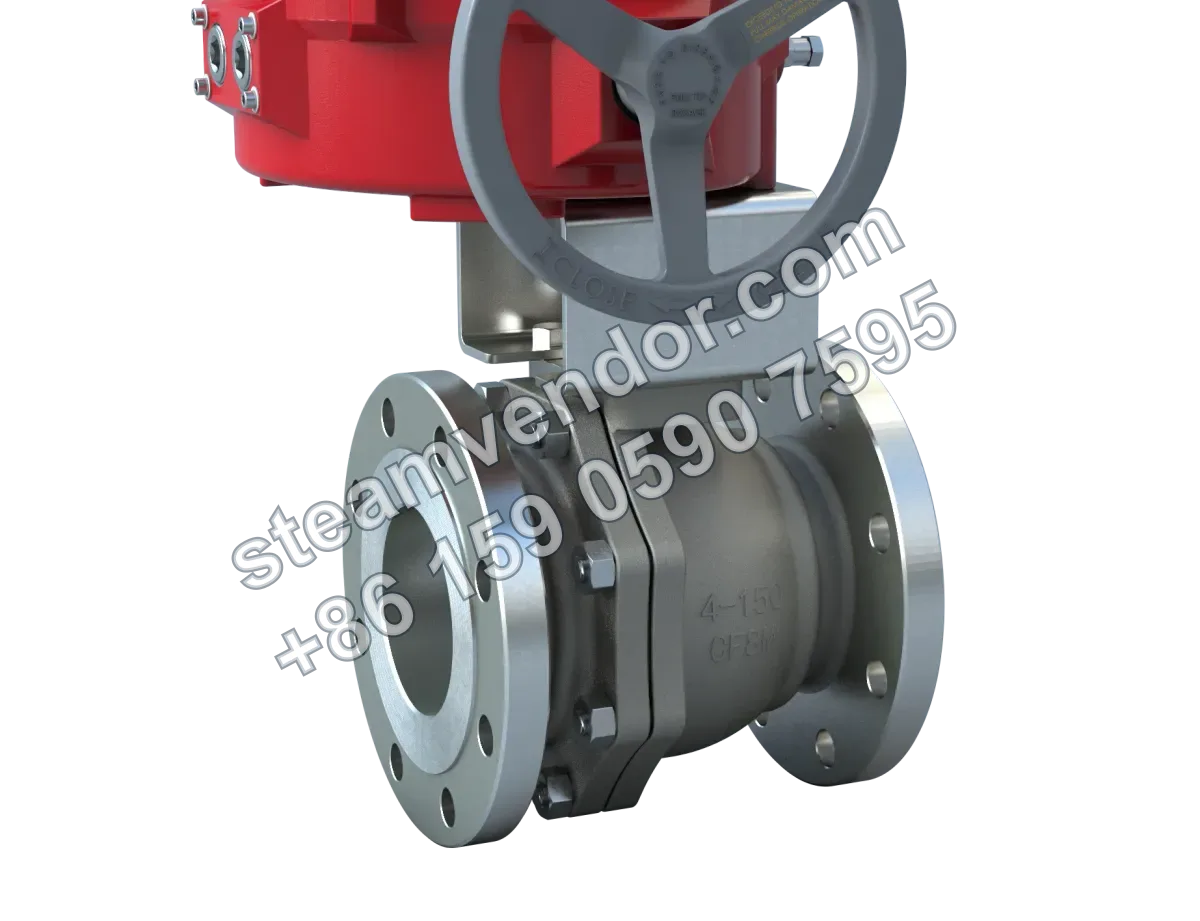

يوفر F15/F30 منصة تركيب ISO 5211 مصبوبة كوحدة واحدة، ما يسهّل تجهيز المشغل لتحقيق التشغيل الآلي.
ملاحظات التركيب والصيانة
توصيل الفلنجة ومحاذاة الأنابيب
عند تركيب الصمام الكروي الفلنجي F15/F30، يجب التأكد من المحاذاة الصحيحة بين فلنجة الصمام وفلنجة الأنبوب المقابلة. يجب عدم تصحيح عدم المحاذاة بالقوة أثناء شد الوصلة، لتجنب تعريض جسم الصمام أو وصلة الفلنجة لإجهادات تركيب غير طبيعية قد تؤثر في أداء الإحكام.
مطابقة واجهة المشغل والتحكم في الأحمال غير الطبيعية
عند تجهيز المشغل باستخدام منصة تركيب الصمام ISO 5211، يجب التأكد من توافق واجهة المشغل مع منصة تركيب الصمام، وتجنب تطبيق أحمال غير طبيعية على ساق الصمام لضمان التشغيل السليم للفتح والإغلاق الآلي.
الأسئلة الشائعة
ما مبدأ تشغيل الصمام الكروي الفلنجي من سلسلة F15/F30؟
تعتمد سلسلة F15/F30 على تصميم صمام كروي عائم كامل التجويف، مع إحكام بمستوى الفقاعة، حيث يتم فتح تدفق الوسط أو إغلاقه عبر تدوير الكرة. يوفر المقعد المعدني وخيارات الأجزاء الداخلية المختلفة خصائص مقاومة درجات الحرارة العالية والتآكل وعزم التشغيل المنخفض، لتحقيق إحكام موثوق وتحكم مستقر في التدفق.
كيف يتم اختيار الصمام وتكوين الأجزاء الداخلية لسلسلة F15/F30؟
عند الاختيار، يجب مراعاة الوسط ودرجة الحرارة وتصنيف الضغط (ASME 150/300، كامل التجويف، NPS/DN ½–6 / DN 15–150)، ومتطلبات المواد، وما إذا كانت هناك حاجة إلى مقعد مبطن، أو مقعد معدني، أو أجزاء داخلية لصمام تحكم كروي على شكل V. يجب تأكيد التكوين المحدد بالاعتماد على الطراز الفعلي وظروف التطبيق.
ما مزايا تصميم الإحكام وصيانة الحشوة في سلسلة F15/F30؟
تستخدم المقاسات ½”–2” تقنية Smart Stem لتوفير تحميل مسبق داخلي مستمر للحشوة، بينما تستخدم المقاسات 2½”–12” غطاء حشوة مستقلًا يسهّل الضبط دون تفكيك مكونات التركيب. يوزع تصميم غطاء صندوق الحشوة الحمل بالتساوي، بينما تضبط الحشوة الديناميكية نفسها باستخدام غسالات Belleville لمواجهة التغيرات البيئية والتآكل، بما يهدف إلى تحقيق تشغيل طويل الأمد دون صيانة.
ما خصائص أداء هذه السلسلة في بيئات درجات الحرارة العالية؟
يمكن تجهيز المقعد بطلاء من سبيكة Stellite® القائمة على الكوبالت والكروم، ما يوفر مقاومة ممتازة للتآكل والاهتراء ودرجات الحرارة العالية. ويمكن أن تصل درجة حرارة التشغيل القصوى إلى نطاق درجات الحرارة العالية، مع تحقيق قطع وإحكام موثوقين عند درجات حرارة مرتفعة بفضل المقعد المعدني.
ما النقاط الأساسية لتركيب سلسلة F15/F30 وصيانتها ميدانيًا؟
يوفر الصمام منصة تركيب ISO 5211 مصبوبة كوحدة واحدة، ما يسهّل التوصيل الآلي. يُنصح أثناء الصيانة الميدانية بالالتزام بمواد وأجزاء التكوين الداخلي المحددة عند الاختيار، وإجراء الفحوصات وفق نطاقات الاختبار والاعتماد المنشورة. ويجب اتباع خطوات الصيانة الواردة في دليل الطراز الفعلي وبما يتوافق مع ظروف التطبيق.
