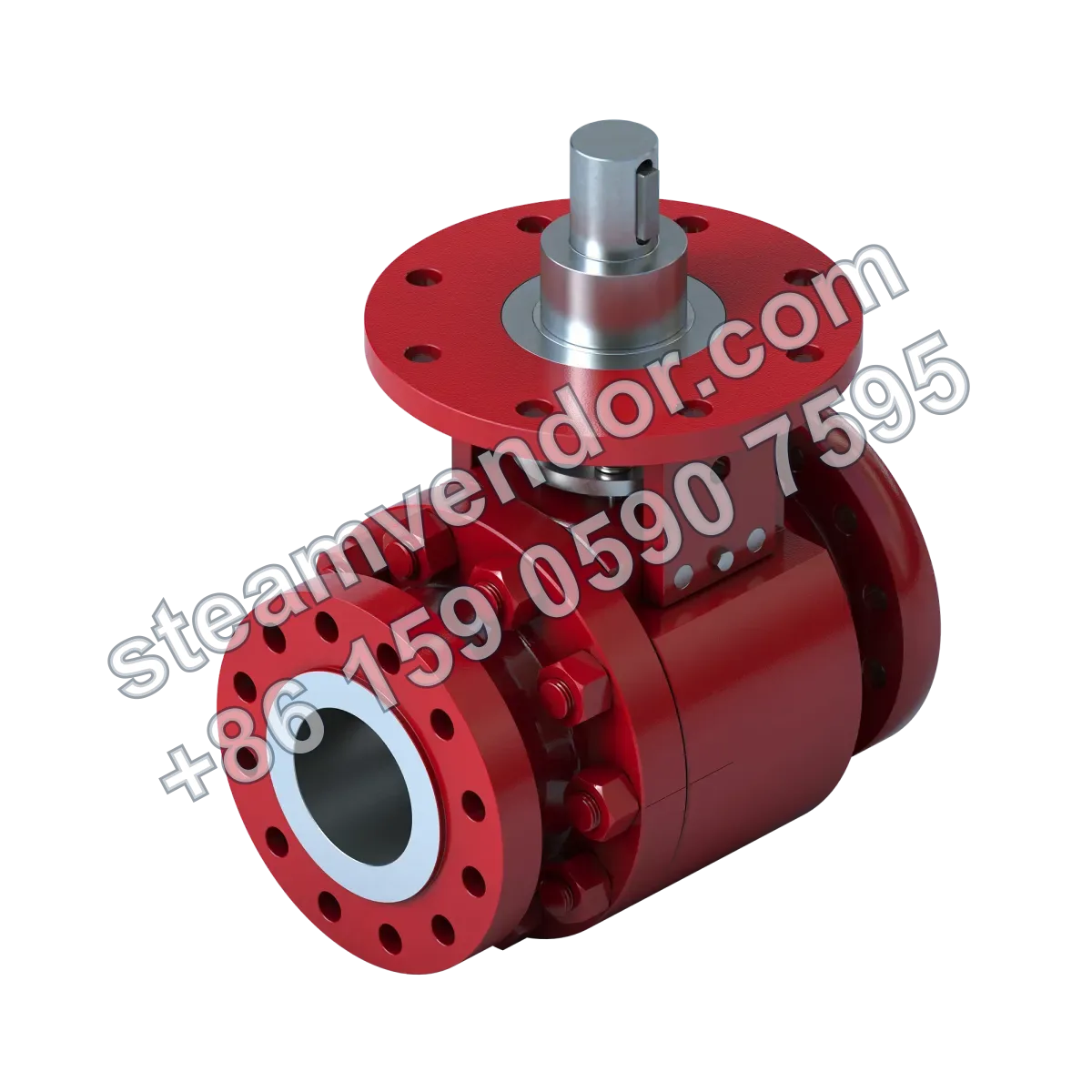

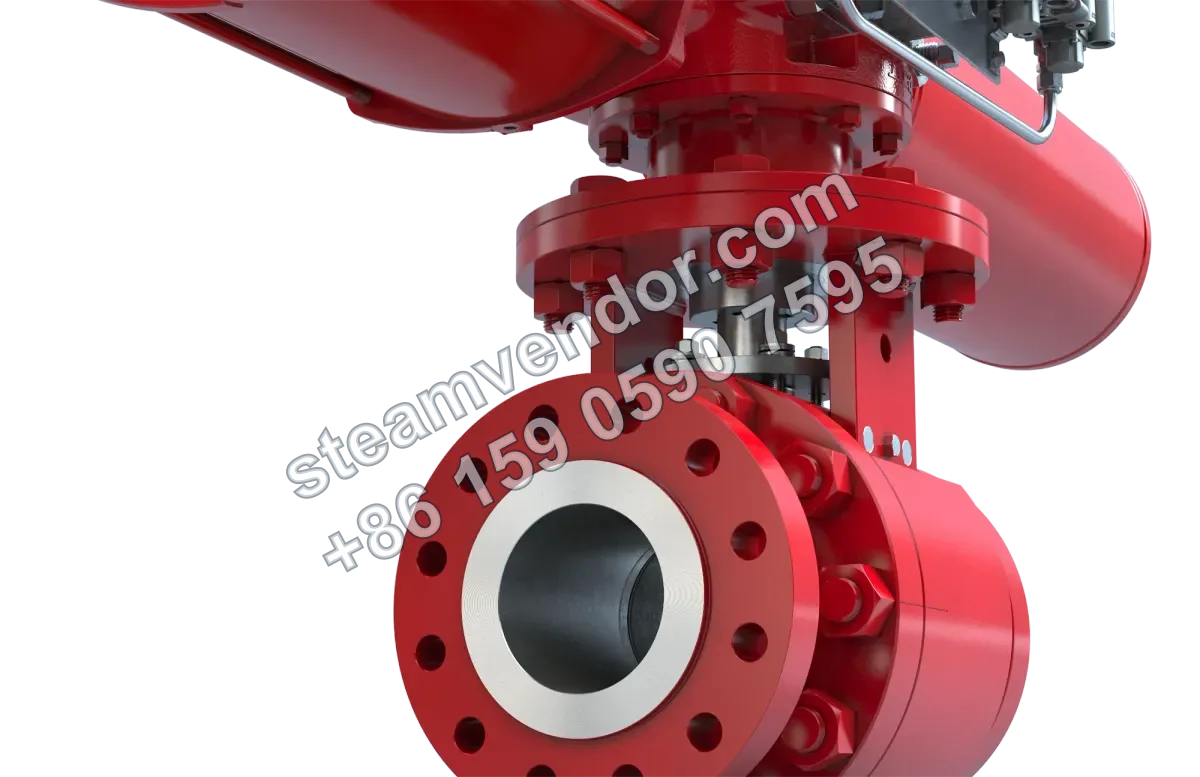

صمام كروي Bray M1 بمقعد معدني للخدمة الشاقة

صمام كروي بمقعد معدني لدرجات الحرارة والضغوط العالية، مناسب لظروف التشغيل القاسية ويدعم عدة توصيلات طرفية.

ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.

صمام Bray M1 الكروي بمقعد معدني للخدمة الشاقة مناسب للتحكم بالتشغيل والإيقاف في خطوط الأنابيب ذات درجات الحرارة والضغوط العالية. يغطي المنتج المقاسات من NPS ½ إلى 36، ودرجة حرارة تشغيل قصوى تبلغ 593°C، وتصنيفات ضغط تصل إلى ASME Class 4500. تتوفر عدة مواد لجسم الصمام والأجزاء الداخلية، وتوصيلات طرفية مثل الفلنجات واللحام، مع خيارات للمنفذ الكامل أو القياسي أو المخفض.

المواصفات

نطاق المقاسات: NPS ½ إلى 36 / DN 15 إلى DN 900
نطاق درجة حرارة التشغيل: حتى 1100°F (593°C)
أقصى تصنيف لضغط التشغيل: ASME 150 إلى 4500، EN 1092 PN10 إلى 720
مواد جسم الصمام: المطروقات القياسية: فولاذ كربوني A105، فولاذ مقاوم للصدأ أوستنيتي A182 F3، فولاذ سبائكي A182 F9؛ المسبوكات القياسية: A216 Gr WCB، A351 GR CF8M، فولاذ سبائكي A217 Gr C12
نوع جسم الصمام: جسم صمام منقسم، ثنائي القطعة وثلاثي القطعة
مواد المقعد: قياسي: فولاذ مقاوم للصدأ 410، فولاذ مقاوم للصدأ 316؛ اختياري: Inconel، Incoloys، التيتانيوم، فولاذ مقاوم للصدأ مزدوج الطور، فولاذ مقاوم للصدأ 17-4 PH
مادة الكرة: قياسي: فولاذ مقاوم للصدأ 410، فولاذ مقاوم للصدأ 316؛ اختياري: Inconel، Incoloys، التيتانيوم، فولاذ مقاوم للصدأ مزدوج الطور، فولاذ مقاوم للصدأ 17-4 PH
مادة الساق: قياسي: A638 Gr 660؛ اختياري: Inconel، Incoloys، التيتانيوم، فولاذ مقاوم للصدأ 17-4 PH، فولاذ مقاوم للصدأ مزدوج الطور
التوصيلات الطرفية: فلنجة بوجه مرتفع (ASME B16.5، EN 1092-1)، وصلة حلقية (ASME B16.5)، لحام تناكبي (ASME B16.25)، لحام تجويفي، Grayloc®
نوع المنفذ: منفذ كامل، منفذ قياسي، منفذ مخفض، منفذ خاص
معيار البعد الوجهي: ASME B16.10، EN 558-1
معايير التصميم: ASME B16.34، API 608، PED
معايير الانبعاثات المتسربة: API 641، ISO 15848-1
معيار تركيب المشغل: ISO 5211
الشهادات: API 607، API 641، CRN، ISO 15848-1، ISO 15848-2، PED، PE(S)R، TR CU

نقاط الاختيار

نطاق الاستخدام في ظروف الخدمة الشاقة ذات الحرارة والضغط العاليين

سلسلة M1 هي صمامات كروية بمقاعد معدنية مخصصة لتطبيقات العزل الشاقة ذات درجات الحرارة والضغوط العالية والتآكل والتعرية. تبلغ أقصى درجة حرارة تشغيل 593°C، ويصل أقصى تصنيف للضغط إلى ASME 4500.

بنية إحكام الكرة والمقعد المصقولة بزاوية 360°

تستخدم سلسلة M1 بنية كرة ومقعد Mate-Lapped بزاوية 360° لتشكيل زوج إحكام معدني، وهي مناسبة لاختيار صمامات العزل في ظروف الخدمة الشاقة.

مواد اختيارية مقاومة للتآكل والاهتراء للكرة والمقعد

تتوفر الكرة والمقعد قياسياً من الفولاذ المقاوم للصدأ 410 أو 316، مع خيارات تشمل Inconel وIncoloys والتيتانيوم والفولاذ المقاوم للصدأ مزدوج الطور والفولاذ المقاوم للصدأ 17-4 PH. يمكن اختيار المادة وفقاً لتآكل الوسط وكشطه وظروف درجة الحرارة.

حشوة محملة نابضياً وبنية محاذاة الساق

تستخدم سلسلة M1 حشوة محملة نابضياً وتصميماً لمحاذاة الساق لتقليل الحمل الجانبي على الساق وإطالة عمر الحشوة.

خيارات متعددة للتوصيلات الطرفية والمنافذ

تتوفر سلسلة M1 بتوصيلات طرفية تشمل الفلنجات ذات الوجه المرتفع، والوصلات الحلقية، واللحام التناكبي، واللحام التجويفي، وGrayloc، مع خيارات المنفذ الكامل والمنفذ القياسي والمنفذ المخفض والمنفذ الخاص.

ملاحظات التركيب والصيانة

التحقق من ظروف الحرارة وتكوين المواد

قبل التركيب، يجب التأكد من توافق ظروف درجة الحرارة في الموقع وخصائص الوسط مع ظروف التصميم وتكوين المواد المختارة لجسم الصمام والمقعد والكرة والساق. تُخصص سلسلة M1 لتطبيقات محددة، وتبلغ أقصى درجة حرارة تشغيل 593°C. قد يؤثر تجاوز ظروف التصميم أو استخدام مواد غير مناسبة في أداء الإحكام وعمر الخدمة.

التأكد من توافق التوصيلات الطرفية مع واجهة خط الأنابيب

قبل التركيب، يجب التأكد من توافق نوع التوصيلة الطرفية للصمام المورّد فعلياً مع واجهة خط الأنابيب ومعيار التوصيل المطبق. يمكن تجهيز سلسلة M1 بفلنجات ذات وجه مرتفع، ووصلات حلقية، ولحام تناكبي، ولحام تجويفي، وتوصيلات طرفية Grayloc®، وقد يؤثر عدم التوافق في التركيب والإحكام.

الأسئلة الشائعة

ما مبدأ تشغيل الصمام الكروي للخدمة الشاقة من سلسلة M1، ولأي ظروف قصوى يناسب؟

تستخدم سلسلة M1 بنية صمام كروي بإحكام معدني، وتشتمل على كرة ومقعد Mate-Lapped بزاوية 360°، ونظام نقل حركة للخدمة الشاقة، وحشوة محملة نابضياً. صُممت لظروف الحرارة والضغط العاليين والتآكل والتعرية وتطبيقات الخدمة الخطرة، وهي مناسبة للتطبيقات عالية المتطلبات في قطاعات الطاقة والتعدين والنفط والغاز. يتطلب مبدأ التشغيل والاختيار المحددان تحليلاً فنياً وفقاً لخصائص الوسط الفعلية وظروف الحرارة والضغط.

كيف ينبغي مراعاة توافق مواد المقعد والكرة عند الاختيار؟

تتوفر مواد المقعد والكرة في سلسلة M1 بخيارات متعددة. يجب تقييمها وفقاً لدرجة الحرارة وتآكل الوسط ودرجة الكشط ومخاطر الصدمة الحرارية، لضمان إحكام جيد ومتانة مناسبة للمواد عند درجة الحرارة نفسها. يجب تأكيد التوليفة المحددة بناءً على ظروف العملية الفعلية.

ما المقاسات وطرق التوصيل المتاحة لهذه السلسلة؟

يغطي نطاق المقاسات DN15 إلى DN900، أو NPS ½ إلى 36 المقابلة، مع توصيلات طرفية متعددة تشمل الفلنجات ذات الوجه المرتفع والوصلات الحلقية واللحام التناكبي واللحام التجويفي وGrayloc® وغيرها. تحدد المقاسات والتوصيلات المحددة وفقاً لظروف الموقع والمشغل.

ما حدود أداء سلسلة M1 في البيئات عالية الحرارة؟

يمكن أن تصل درجة الحرارة إلى 593°C (1100°F)، ويتطلب تأكيد درجات الحرارة الأعلى استشارة المصنع. تؤثر تركيبات المواد المختلفة في قدرة تحمل درجة الحرارة، ويجب مواءمتها مع ظروف التشغيل الفعلية.

كيف يتم تركيب وصيانة سلسلة M1 لضمان موثوقية طويلة الأمد؟

يجب اتباع معايير التصميم ومتطلبات الاختبار، مثل ASME B16.34 وAPI 608 وPED، مع مراعاة تركيب المشغل ومحاذاة الساق ومعالجة الطلاء وإدارة عمر الحشوة، لتحقيق إحكام مستقر وتقليل وقت التوقف إلى أدنى حد. يجب تقييم طرق الصيانة المحددة وفقاً لظروف الموائع وتكوين العملية في الموقع.
