Bray M4 هو صمام كروي لتنفيس وتصريف البخار في ظروف الخدمة الشاقة، يغطي المقاسات من NPS ½ إلى 4 (DN 15 إلى 100)، ومتوفر بوصلات لحام بالمقبس ولحام تناكبي وفلنجات ووصلات طرفية خاصة. يتوفر جسم الصمام من A105 أو F22 أو F91/F92، وبدرجة حرارة تشغيل قصوى تبلغ 593°C وتصنيف ضغط أقصى يصل إلى ASME CL4500، مع إحكام مانع للتسرب، وهو مناسب لمواضع تنفيس وتصريف أنظمة البخار عالية الحرارة والضغط.

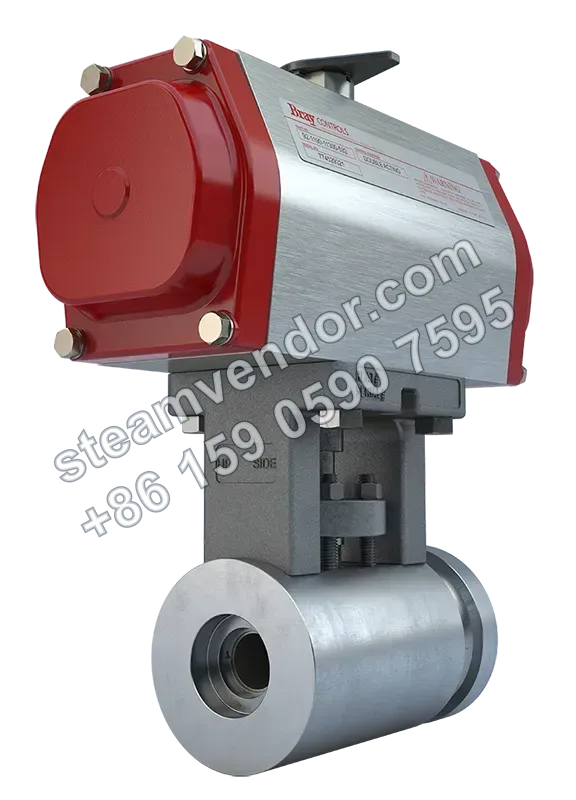

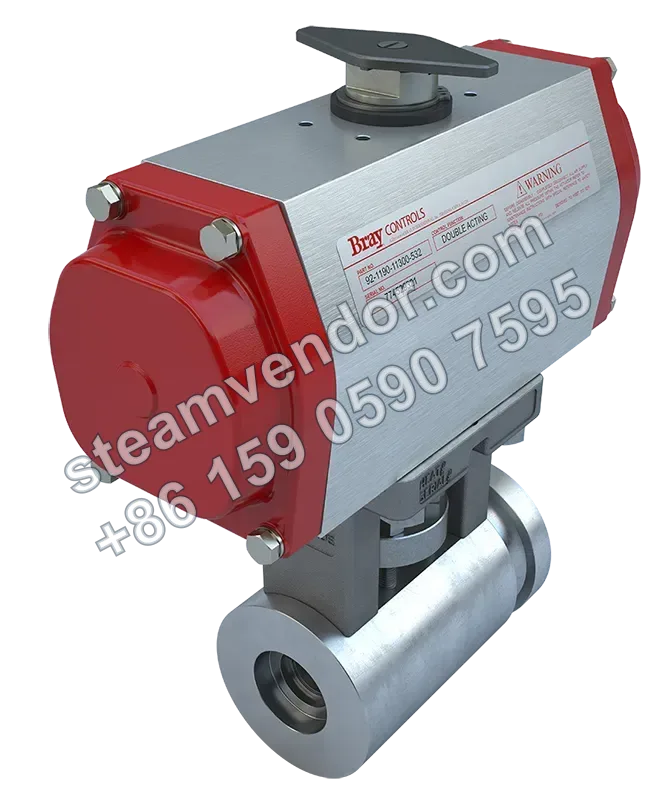

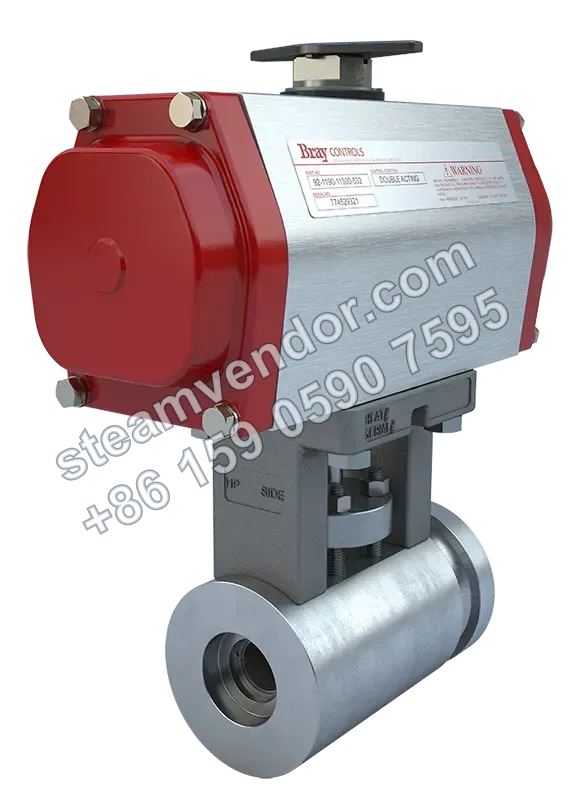

صورة المنتج للصمام الكروي M4 Series للخدمة الشاقة
1 / 4
صمام كروي Bray M4 لتنفيس وتصريف البخار في الخدمة الشاقة
صمام كروي لتنفيس وتصريف البخار عالي الحرارة والضغط، يدعم الوصلات الملحومة بالمقبس واللحام التناكبي
ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.
المواصفات
- نطاق المقاسات
- NPS ½ إلى 2½ SW/BW (DN 15 إلى 65), NPS 3 إلى 4 BW (DN 80 إلى 100)
- مادة جسم الصمام
- A105, A182-F22 Cl. 3, A182-F91/F92
- أقصى درجة حرارة تشغيل
- 1100°F (593°C)
- أقصى ضغط تشغيل مسموح به
- ASME CL1700, 3100, 4500 (NPS ½ إلى 2½: فئة مقيدة, NPS 3 إلى 4: فئة قياسية)
- فئة الإحكام
- انعدام التسرب
- مادة المقعد
- 410 SS/HVOF كربيد الكروم, طلاء Inconel® 718 وكربيد الكروم المصهور
- مادة الكرة
- 410 SS/HVOF كربيد الكروم, Inconel® 718/HVOF كربيد الكروم
- مادة الساق
- فولاذ مقاوم للصدأ 431/QPQ, Inconel® 718
- قطر الفتحة
- 0.63", 1.03", 1.56"
- وصلات الأطراف
- لحام بالمقبس (ASME B16.11), لحام تناكبي (ASME B16.25), فلنجية, خاصة
- معايير التصميم
- ASME B16.34, ASME TDP-1, PED
- معايير الاختبار
- API 598, MSS SP 61
- الشهادات
- CRN, PED, PE(S)R, TSG, TR CU, UA TR
- نوع جسم الصمام
- مصبوب كقطعة واحدة/قطعة واحدة
- نوع المنفذ
- كامل القطر, مخفض القطر, ASME TDP-1
نقاط الاختيار
جسم صمام أحادي القطعة وآلية تشغيل للخدمة الشاقة
يعتمد M4 جسماً أحادي القطعة مزوداً بنظام تشغيل للخدمة الشاقة، ومصمم لعزل تنفيس وتصريف البخار عالي الحرارة والضغط في قطاع الطاقة.
اقتران طلاءات صلبة متطابقة للكرة والمقعد
تستخدم الكرة والمقعد منظومة المواد والطلاءات الصلبة نفسها، بما في ذلك الفولاذ المقاوم للصدأ 410 مع كربيد الكروم HVOF أو Inconel 718 مع طلاء كربيد الكروم، لتحقيق إغلاق محكم وإجهاد أقل على المقعد أثناء الدورات الحرارية.
عزل مانع للتسرب للبخار عالي الحرارة والضغط
يستخدم M4 للعزل بالتشغيل والإيقاف للبخار عالي الضغط والحرارة والبخار فائق التسخين، مع فئة إحكام مانعة للتسرب، وهو مناسب لتطبيقات تنفيس وتصريف البخار في محطات توليد الطاقة.
تصنيفات ضغط عالية وقدرة على العمل في درجات حرارة مرتفعة
تبلغ أقصى درجة حرارة تشغيل لـ M4 مقدار 593°C، وتتضمن خيارات أقصى ضغط تشغيل مسموح به ASME CL1700 وCL3100 وCL4500. المقاسات NPS 1/2 إلى 2-1/2 من الفئة المقيدة، والمقاسات NPS 3 إلى 4 من الفئة القياسية.
خيارات متعددة لوصلات الأطراف وتكوينات المنافذ
يتوفر M4 بوصلات لحام بالمقبس ولحام تناكبي وفلنجية ووصلات طرفية خاصة، مع خيارات منافذ كاملة القطر أو مخفضة القطر أو مطابقة لـ ASME TDP-1.
ملاحظات التركيب والصيانة
الحفاظ على نظافة خط الأنابيب أثناء اللحام وقبل التشغيل
يستخدم هذا الصمام لعزل أو تصريف الموائع النظيفة عالية الحرارة و/أو الضغط. عند استخدام وصلات اللحام بالمقبس أو اللحام التناكبي، يجب منع دخول خبث اللحام والشوائب أو الأجسام الغريبة الأخرى إلى تجويف الصمام ومنطقة الإحكام أثناء التركيب وقبل التشغيل، لحماية أداء إحكام الكرة والمقعد.
الأسئلة الشائعة
ما مبدأ عمل الصمام الكروي M4 Series للخدمة الشاقة؟
يحقق M4 Series التشغيل والإيقاف مع انعدام التسرب تحت البخار عالي الحرارة والضغط من خلال جسم صمام أحادي القطعة وسطح كرة متراكب بزاوية 360° وتصميم كرة ومقعد من المواد والطلاءات نفسها. ويعتمد على التمدد المتوافق بين جسم الصمام والمقعد للحفاظ على إحكام محكم أثناء الدورات الحرارية.
ما النقاط الفنية الأساسية التي يجب التركيز عليها عند الاختيار لضمان انعدام التسرب؟
يجب التركيز على نطاق درجة الحرارة وأقصى ضغط تشغيل مسموح به وتوافق مواد وطلاءات المقعد وسطح الكرة وفئة الإحكام وطريقة وصلة الطرف ومدى توافق معايير التصميم مع ظروف الموقع ومتطلبات الشهادات ذات الصلة. يجب تأكيد التكوين المحدد وفقاً للطراز الفعلي وظروف التطبيق.
ما سيناريوهات محطات الطاقة النموذجية المناسبة لهذه السلسلة من الصمامات؟
مناسبة لمخارج تنفيس وتصريف البخار، وتصريف الغلايات، وتصريف مياه التغذية، وعزل وتصريف البخار أو الموائع النظيفة عالية الحرارة، وكذلك التطبيقات ذات الصلة مثل أعلى وأسفل مخارج التصريف، وتصريف التوربينات، وتصريف مجمعات الموفر.
ما المزايا التقنية لـ M4 Series مقارنة بالصمامات الكروية الأخرى عالية الحرارة والضغط؟
يعتمد على جسم صمام أحادي القطعة، وهيكل سميك الجدار، ومقعد كرة متراكب بزاوية 360°، ومكونات من المواد والطلاءات نفسها، وحشوة بنوابض بيلفيل، مما يحسن استقرار الإحكام أثناء الدورات الحرارية ويخفض إجهاد المقعد ويتيح تشغيلاً دون صيانة، مع قابلية التتبع وتغطية عدة شهادات.
ما المعايير والتوصيات التي توفرها الشركة المصنعة للتركيب والصيانة؟
يتوافق تصميم الصمام مع معايير مثل ASME B16.34، ويوفر توافقاً مع تركيب المشغلات ذات الحرارة العالية. تركز الصيانة الميدانية على الحفاظ على انعدام التسرب؛ ويجب تأكيد فترات الصيانة التفصيلية ومتطلبات التركيب وفقاً لظروف الموقع وإصدار التكوين المحدد.
