Bray 70: مشغل كهربائي خفيف الوزن للتحكم في الصمامات ذات الدوران بزاوية قائمة

مشغل كهربائي خفيف الوزن يدعم التحكم التعديلي في الصمامات ذات الدوران بزاوية قائمة

ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.

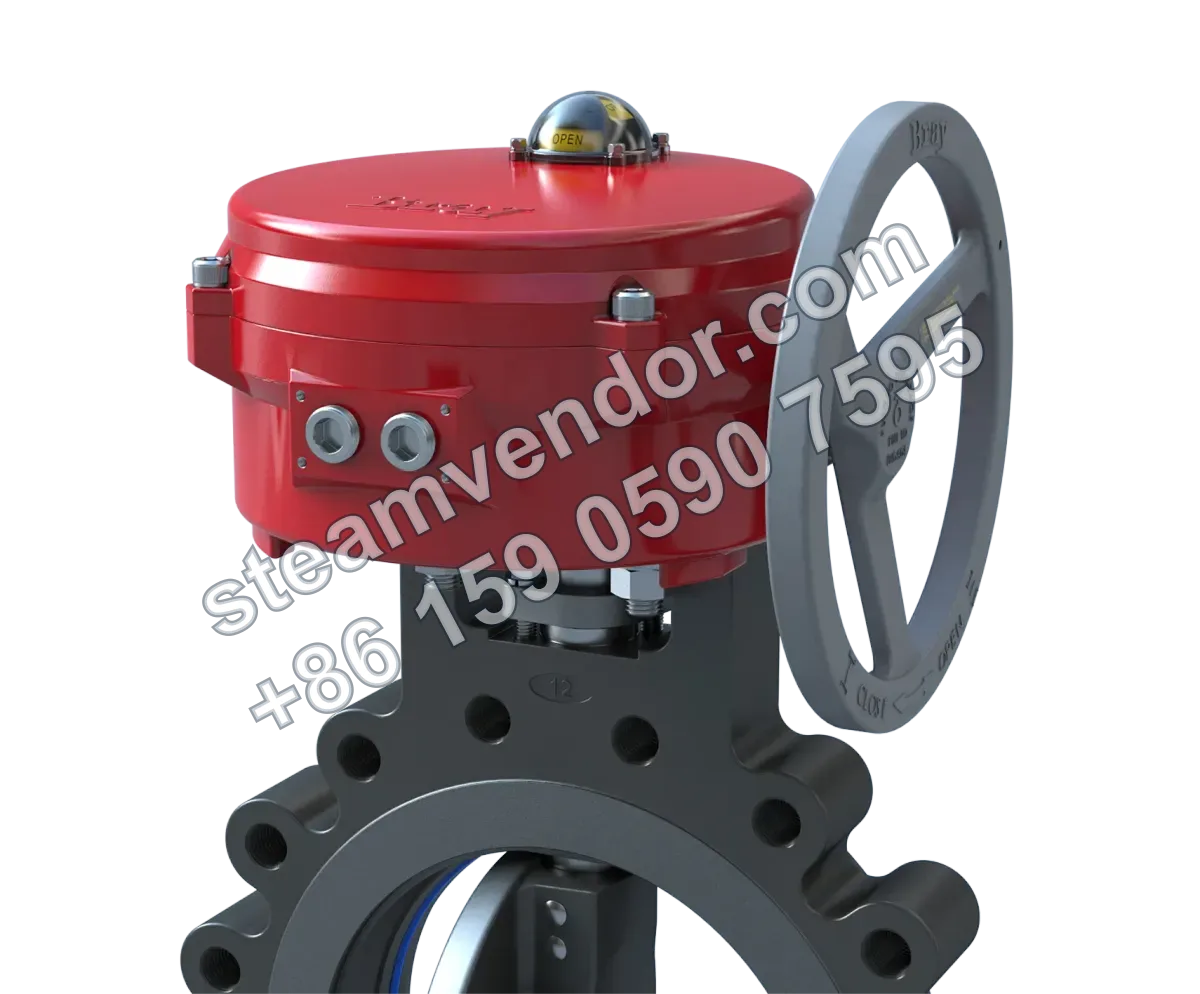

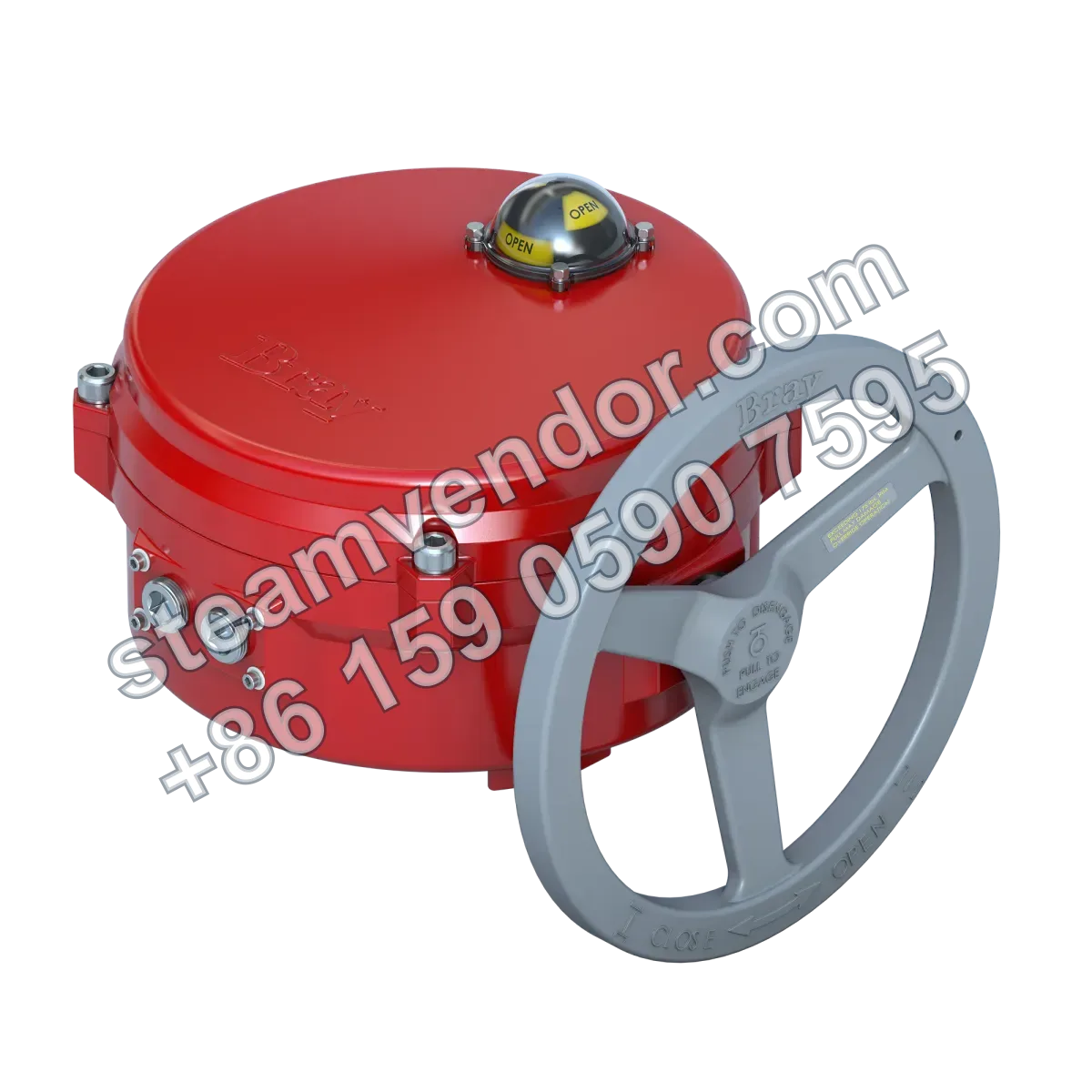

يتيح المشغل الكهربائي الخفيف الوزن Bray Bray 70 التحكم بسهولة في فتح وإغلاق الصمامات ذات الدوران بزاوية قائمة أو التحكم التعديلي فيها. ويتوفر بخيارات متعددة للتغذية الكهربائية، بما في ذلك 120/230 VAC و24V، ويدعم مداخل تعديلية مثل 4–20 mA و0–10V، مع إمكانية اختيار اتصالات DeviceNet وEtherNet/IP. يوفر درجات حماية تصل إلى NEMA 4/4X وIP65/IP67، وواجهة تركيب وفق ISO 5211، وزاوية دوران قياسية تبلغ 90°، كما يضم عجلة يدوية قابلة للفصل للتشغيل اليدوي. وهو مناسب للتحكم عن بُعد في فتح وإغلاق الصمامات ذات الدوران بزاوية قائمة أو التحكم التعديلي فيها ضمن خطوط معالجة المياه وشبكات الأتمتة الصناعية.

المواصفات

عزم الخرج: 120/230V: من 300 إلى 18,000 in-lb (34-2,034 Nm)؛ 24V: 600 و2,000 و5,000 in-lb (68 و226 و565 Nm)
طريقة التحكم: تحكم بالتشغيل/الإيقاف، تحكم تعديلي
جهد التغذية: 120 و230 VAC، 50/60 Hz، طور واحد؛ 24V AC/DC؛ 70-NXT: 120/220 VAC، 50/60 Hz، 24V AC/DC
إشارة الدخل: التشغيل/الإيقاف: 120/230 VAC أو 24V AC/DC؛ التحكم التعديلي: 4-20 mA و0-10V و0-5V و2-10V
بروتوكولات الاتصال: DeviceNet، EtherNet/IP
درجة الحماية: NEMA 4، NEMA 4X، IP65، IP67
نطاق درجة حرارة التشغيل: -20°F (-29°C) إلى 150°F (+65°C)
معيار التركيب: ISO 5211
نوع الصمام المتوافق: صمامات ذات دوران بزاوية قائمة
نوع المحرك: 120/230 VAC: محرك مكثف دائم الانقسام، أحادي الطور، قابل للعكس؛ 24V: محرك تيار مستمر بفرشاة ومغناطيس دائم
مفاتيح تحديد الموضع: مفتاحان ميكانيكيان SPDT قياسيان؛ تتوفر مفاتيح مساعدة إضافية بإجمالي يصل إلى 6 مفاتيح؛ مفتاح عزم اختياري
زاوية الدوران القياسية: 90°
الزيادة الميكانيكية في المشوار: 5°
التشغيل اليدوي التجاوزي: تأتي جميع الطرازات قياسياً بعجلة يدوية قابلة للفصل للتشغيل اليدوي التجاوزي
وصلات القنوات: وصلتان تدعمان سنون NPT أو السنون المترية
الاعتمادات: تحمل معظم الطرازات بجهد 120V اعتمادات UL وCSA وCE؛ ويحمل الطراز 70-24V اعتماد CE

مجالات التطبيق

أتمتة صمامات خطوط معالجة المياه ومياه الصرف

يُستخدم مع الصمامات ذات الدوران بزاوية قائمة المتوافقة مع واجهة التركيب ISO 5211 في أنظمة معالجة المياه ومياه الصرف، لتنفيذ التحكم عن بُعد في التشغيل/الإيقاف أو التحكم التعديلي. ويمكن استخدام مداخل تعديلية مثل 4-20 mA و0-10V، مع إمكانية اختيار درجات حماية NEMA 4 أو NEMA 4X أو IP65 أو IP67.

التحكم في الصمامات ذات الدوران بزاوية قائمة ضمن شبكات الأتمتة الصناعية

يُستخدم لتشغيل الصمامات ذات الدوران بزاوية قائمة في أنظمة التحكم الآلي، مع إمكانية التحكم بالتشغيل/الإيقاف أو التحكم التعديلي. ويدعم تكوين 70-NXT بروتوكولي الاتصال DeviceNet وEtherNet/IP للاتصال بالشبكات الصناعية.

نقاط الاختيار

مشغل خفيف الوزن منخفض الارتفاع للصمامات ذات الدوران بزاوية قائمة

Series 70 هو مشغل كهربائي خفيف الوزن مخصص للصمامات ذات الدوران بزاوية قائمة، ويتميز بانخفاض الارتفاع وخفة الوزن، مع نطاق عزم خرج من 34 إلى 2034 Nm.

خيارات التحكم بالتشغيل/الإيقاف والتحكم التعديلي

يتوفر Series 70 بالتحكم بالتشغيل/الإيقاف والتحكم التعديلي. ويدعم التحكم التعديلي إشارات دخل 4-20 mA و0-10V و0-5V و2-10V، مع إمكانية توفير خيارات الاتصال DeviceNet وEtherNet/IP.

تشغيل يدوي تجاوزي بعجلة قابلة للفصل في جميع الطرازات

تأتي جميع الطرازات قياسياً بتشغيل يدوي تجاوزي باستخدام عجلة يدوية قابلة للفصل، للاستخدام في التشغيل اليدوي وضبط المعدات ميدانياً.

تخطيط صيانة يسهّل التوصيل وضبط حدود الحركة

يمكن توصيل الأسلاك مباشرة بلوحة الأطراف، كما يمكن ضبط حدبات تحديد المشوار بالإصبع أو بمفك البراغي دون الحاجة إلى التعامل مع تداخل المكونات الأخرى.

درجات حماية متعددة للهيكل

يوفر المنتج خيارات حماية بدرجات NEMA 4 وNEMA 4X وIP65 وIP67، بما يتيح اختيار الطراز وفق متطلبات الحماية البيئية للمشروع.

إمكانية توسيع مفاتيح التحديد والمفاتيح المساعدة

يأتي المنتج قياسياً بمفتاحي تحديد ميكانيكيين SPDT، مع إمكانية إضافة مفاتيح مساعدة ليصل العدد الإجمالي إلى 6 مفاتيح كحد أقصى، إضافة إلى إمكانية اختيار مفتاح عزم.

ملاحظات التركيب والصيانة

مطابقة واجهة التركيب للصمام

يجب تركيب مشغل Bray 70 على صمام ذي دوران بزاوية قائمة وفق معيار التركيب ISO 5211، مع التأكد من توافق واجهة تركيب المشغل مع الصمام.

حدود درجة حرارة بيئة التركيب

يجب أن تتراوح درجة حرارة البيئة في موقع التركيب بين -29°C و+65°C، ضمن نطاق درجة حرارة التشغيل المحدد للمنتج.

مطابقة مصدر الطاقة وإشارة التحكم

قبل التوصيل، يجب التحقق من جهد التغذية وطريقة التحكم وفقاً للطراز المطلوب، والتأكد من توافق دخل التحكم بالتشغيل/الإيقاف أو التحكم التعديلي مع نوع الإشارة الذي يدعمه الطراز.

الأسئلة الشائعة

ما مبدأ تشغيل المشغل الكهربائي Series 70؟

يستخدم Series 70 محركاً مدمجاً لتشغيل ناقل دودي وترس دودي من أجل التحكم في فتح الصمام وإغلاقه أو ضبطه. ويغطي عزم الخرج نطاقاً من 300 in-lb إلى 18,000 in-lb، كما يمكن استخدام وحدات تحكم مختلفة لتنفيذ التحكم بالتشغيل/الإيقاف أو التحكم التناظري أو التحكم التعديلي المؤازر، وهو مناسب للتطبيقات التي تتطلب صيانة منخفضة وتصميماً مدمجاً.

ما المعلمات الأساسية التي يجب مراعاتها عند اختيار هذا النطاق؟

يجب مراعاة عزم الخرج وخيارات التحكم وجهد التغذية ودرجة الحماية وإشارة الدخل وتوافق الصمام، لضمان توافق واجهات النظام الحالي وظروف التغذية ودرجة الحماية البيئية. ويجب تأكيد التكوين المحدد وفقاً للطراز الفعلي وظروف التطبيق.

ما طرق التحكم وواجهات الاتصال الشائعة في Series 70؟

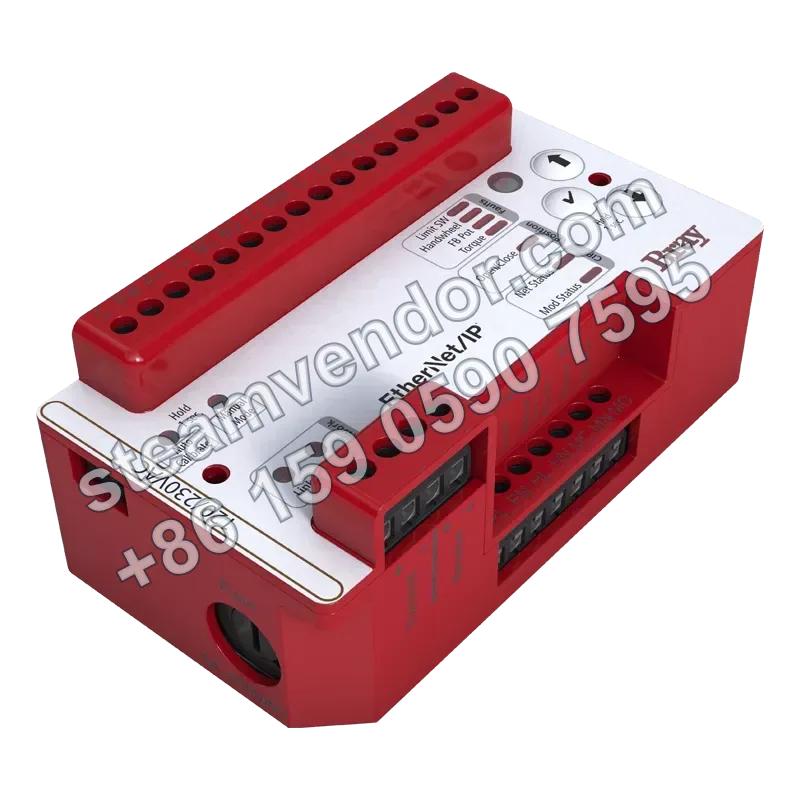

تشمل طرق التحكم الرئيسية لوحة مرحلات التشغيل/الإيقاف، ووحدة تحكم 24VAC/DC، ووحدة تحكم Servo NXT. وتدعم بروتوكولات الاتصال Servo NXT DeviceNet وEthernet/IP، مما يسهّل التكامل مع PLC أو أنظمة الأتمتة.

ما احتياطات التركيب والصيانة الميدانية الخاصة بـ Series 70؟

يجب الالتزام بمعيار واجهة التركيب ISO 5211. ويتميز الجهاز بتصميم منخفض الارتفاع ومقاوم للماء والعوامل الجوية، كما يتيح جهاز التشغيل اليدوي التجاوزي إجراء التشغيل اليدوي عند الحاجة. وتشمل الصيانة الميدانية أساساً فحص مفاتيح التحديد وأطراف التوصيل وعناصر الحماية، مع ضمان توافق الإحكام ودرجة الحماية مع متطلبات الموقع. ويجب تأكيد الطريقة المحددة وفقاً للطراز الفعلي وظروف التطبيق.

كيف تكون موثوقية هذا النطاق في البيئات القاسية؟

تحمل الأجهزة اعتمادات UL وCSA وCE، وتستخدم هياكل ومواد ذات درجات حماية مرتفعة، مع تصميم يوفر الحماية ومقاومة التآكل والصدمات، مما يجعلها مناسبة للبيئات القاسية مع التركيز على الحد الأدنى من متطلبات الصيانة. ويجب تأكيد الأداء المحدد وفقاً للطراز الفعلي وظروف التطبيق.
