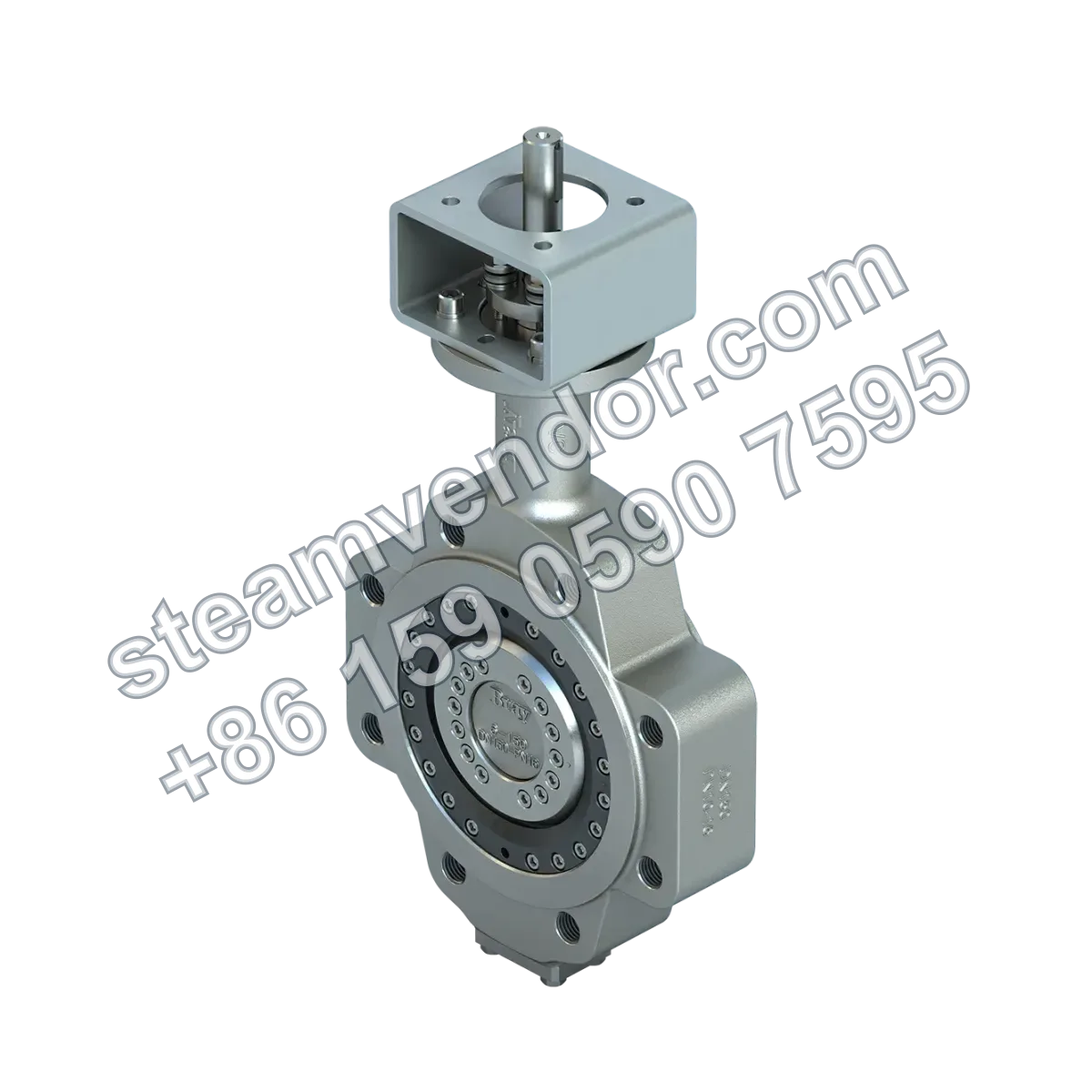

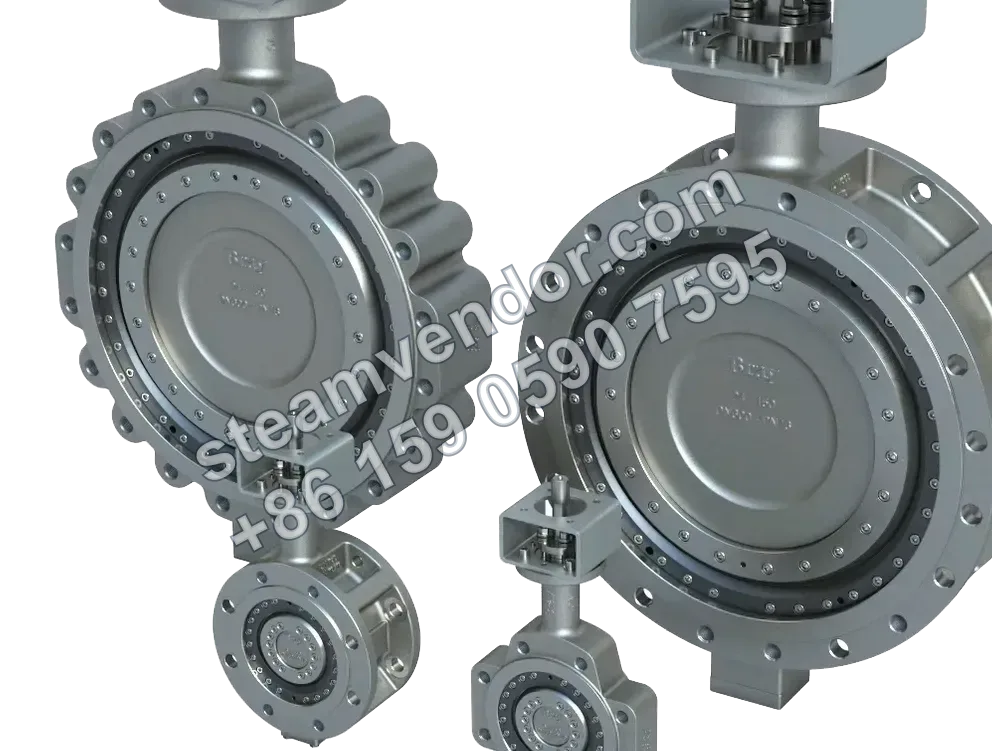

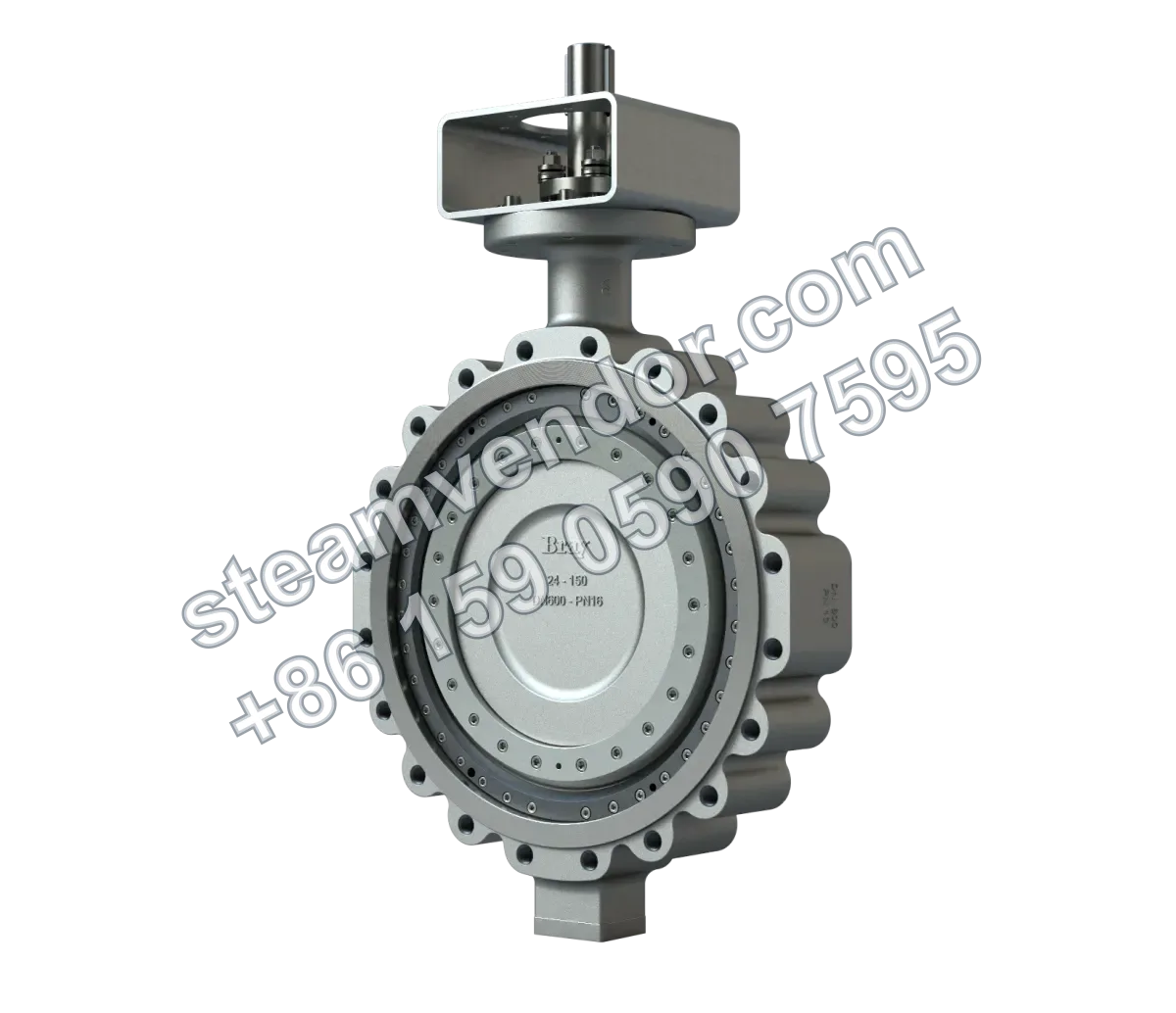

Produktový obrázek trojitě excentrické klapky Tri Lok®-Cx

1 / 3

Bray Tri Lok®-Cx trojitě excentrická klapka (kovové těsnění s nulovým únikem)

Trojitě excentrická klapka pro izolaci potrubí při vysokých a nízkých teplotách s bezkontaktním kovovým těsněním.

Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

Bray Tri Lok®-Cx je trojitě excentrická klapka s bezkontaktním kovovým těsněním kov na kov, které zajišťuje obousměrné uzavření s nulovým únikem podle EN 12266 Rate A. Ventil je dostupný v DN 80 až 600, pro provozní podmínky od -60°C do 400°C a do 40 bar, s tělesem Lug nebo dvojitou přírubou. Je určen k uzavírání a izolaci potrubí v chemickém a petrochemickém průmyslu, LNG, energetických parních a geotermálních parních systémech.

Specifikace

Rozsah velikostí: DN 80 až 600
Teplotní rozsah: -60°C až 400°C
Maximální přípustný provozní tlak: 40 bar
Typ tělesa: Lug | Double Flange
Třída těsnosti: EN 12266 Rate A (obousměrný nulový únik)
Standard horní příruby: ISO 5211
Standard vrtání příruby: EN 1092-1 PN 10 | PN 25 | PN 40
Úroveň integrity bezpečnosti: IEC 61508 úroveň 3 (způsobilost SIL 3)
Standard fugitivních emisí: ISO 15848-1 | TA-Luft VDI 2440
Certifikace do prostředí s nebezpečím výbuchu: ATEX (2014/34/EU)
Materiál tělesa: Carbon Steel | Stainless Steel
Materiál disku: Uhlíková ocel, nerezová ocel
Materiál vřetene: 410 Stainless Steel, XM-19 (Nitronic® 50)
Materiál sedla: Stainless Steel (Hardened)
Typ těsnicího systému: Non-rubbing Metal-to-Metal (požárně bezpečné)

Oblasti použití

Izolace chemických a petrochemických procesních potrubí

Určeno k uzavírání a izolaci potrubí v chemických a petrochemických procesech. Produkt používá bezkontaktní těsnění kov na kov, dosahuje obousměrného nulového úniku a splňuje požadavky na fugitivní emise ISO 15848-1 a TA-Luft VDI 2440.

Izolace systémů zkapalňování a kryogenního skladování LNG

Určeno k uzavírání a izolaci systémů zkapalňování a kryogenního skladování LNG. Produktová dokumentace výslovně uvádí použití LNG/Liquefaction, teplotní rozsah až do -60°C a bezkontaktní kovové těsnění s obousměrným uzavřením s nulovým únikem.

Izolace parních potrubních sítí v energetických zařízeních

Určeno k izolaci parních systémů v energetických zařízeních. Produktová dokumentace výslovně uvádí použití v Power Generation, teplotu až 400°C, kovovou těsnicí konstrukci a certifikaci po požární zkoušce.

Izolace systémů geotermální páry

Určeno k izolaci potrubí v systémech geotermální páry. Produktová dokumentace výslovně uvádí použití Geothermal Steam, vhodnost pro vysokoteplotní provoz a bezkontaktní kovové těsnění s obousměrným uzavřením s nulovým únikem.

Body výběru

Trojitá excentricita s bezkontaktním kovovým těsněním

Trojitě excentrická konstrukce a bezkontaktní těsnicí systém kov na kov snižují tření těsnicích ploch při otevírání a zavírání a umožňují těsné uzavření při nižším ovládacím momentu.

Obousměrné uzavření s nulovým únikem podle EN 12266 Rate A

Produktová dokumentace výslovně uvádí obousměrný nulový únik podle EN 12266 Rate A, vhodný pro provozy vyžadující obousměrnou izolaci média.

Provozní rozsah -60°C až 400°C a 40 bar

Konstrukční teplotní rozsah je -60°C až 400°C a maximální přípustný provozní tlak je 40 bar, což umožňuje použití v průmyslových izolačních aplikacích s širšími požadavky na teplotu a tlak.

Kovové těsnění testované na požární bezpečnost

Kovový těsnicí systém produktu prošel požární zkouškou a lze jej použít jako kritérium výběru pro izolační aplikace s požadavky na požární bezpečnost.

Způsobilost integrity bezpečnosti SIL 3

Produkt má způsobilost IEC 61508 SIL 3 a může být jedním z kritérií výběru ventilu pro aplikace vyžadující posouzení funkcí bezpečnostních přístrojových systémů.

Pokyny k instalaci a údržbě

Ověřte kompatibilitu montážního rozhraní pohonu

Horní příruba tohoto ventilu odpovídá standardu ISO 5211. Při instalaci pohonu nebo převodovky ověřte kompatibilitu s montážním rozhraním ventilu, aby bylo zajištěno správné otevírání a zavírání.

Často kladené dotazy

Jaký je princip fungování Tri Lok®-Cx?

Tri Lok®-Cx využívá kovový těsnicí kroužek s nulovým třením k dosažení obousměrného těsnění s nulovým únikem. Sedlo a těsnicí prvek lze vyměnit na místě; v kombinaci s trojitě excentrickou konstrukcí tělesa zajišťuje účinnou izolaci média a je certifikován po požární zkoušce pro scénáře požáru. Konkrétní princip činnosti vychází z konstrukce systému těsnění sedla.

Které klíčové parametry je třeba sledovat při technickém výběru tohoto ventilu?

Sledujte rozsah velikostí (DN 80–600), teplotní rozsah (-60°C až 400°C), maximální přípustný provozní tlak (40 bar), typ tělesa (lug nebo double flange), standard zkoušky těsnosti (obousměrný nulový únik, EN 12266 A), konstrukční a materiálové standardy a příslušné mezinárodní normy a směrnice. Konkrétní výběr musí být potvrzen podle skutečných provozních podmínek a vlastností média.

Jaké jsou výhody Tri Lok®-Cx oproti šoupátkům, globusovým ventilům a kulovým ventilům stejné světlosti?

Při stejné velikosti a tlakové třídě Tri Lok®-Cx šetří prostor a snižuje náklady díky kompaktním rozměrům a nižší hmotnosti. Současně poskytuje těsnění s nulovým únikem a možnost rychlé údržby na místě, čímž snižuje náklady na instalaci a údržbu.

Které vlastnosti těsnění a materiálů tohoto ventilu vyžadují pozornost?

Mezi důležité prvky patří sedlo a těsnění vyměnitelné na místě, odolná tvrdost sedla, těsnicí systém kov na kov a volitelná konstrukce s plnými kroužky ucpávky. Tyto vlastnosti zajišťují dlouhodobě spolehlivé těsnění a odolnost v různých provozních podmínkách.

Jaké jsou hlavní body pro instalaci a údržbu?

Dodržujte postup údržby založený na možnosti výměny těsnění a sedla na místě. Věnujte pozornost vyrovnání a zajištění vřetene a sedla, používejte kvalitní materiál kroužků ucpávky pro trvalé těsnění a zajistěte, aby instalace splňovala požadavky příslušných norem a směrnic pro zachování bezpečnosti systému. Konkrétní kroky údržby je nutné potvrdit podle skutečného modelu a podmínek použití.
