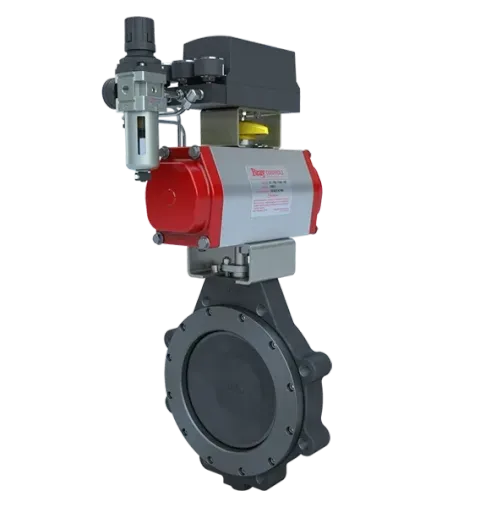

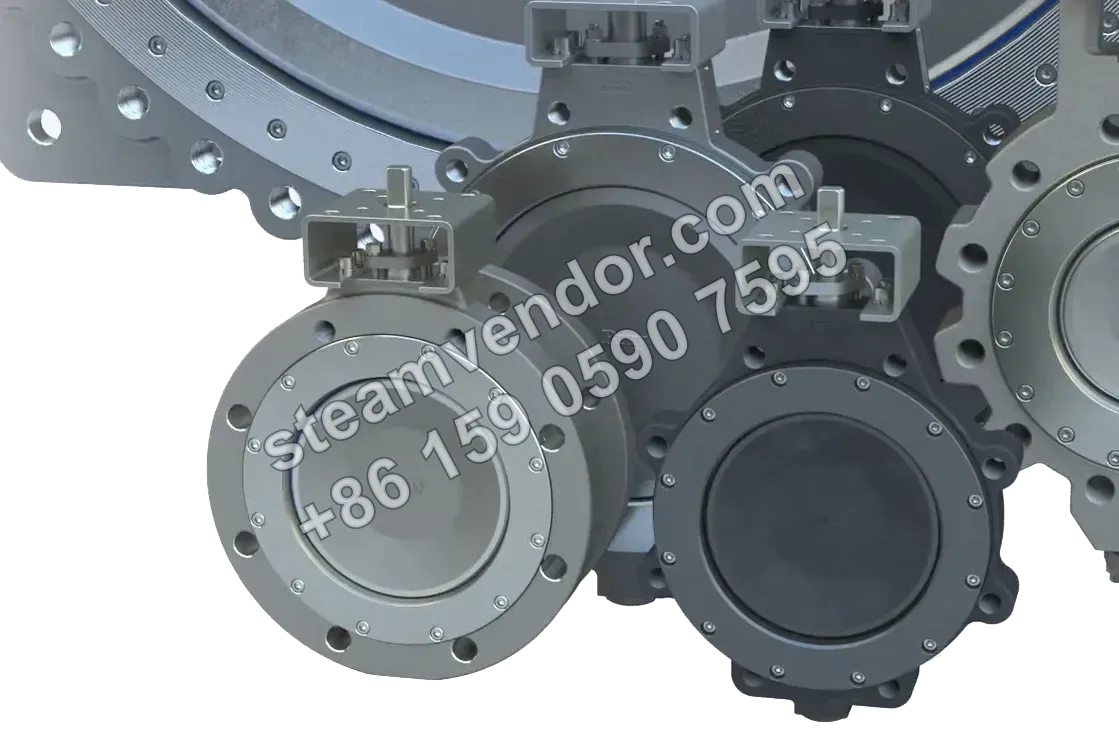

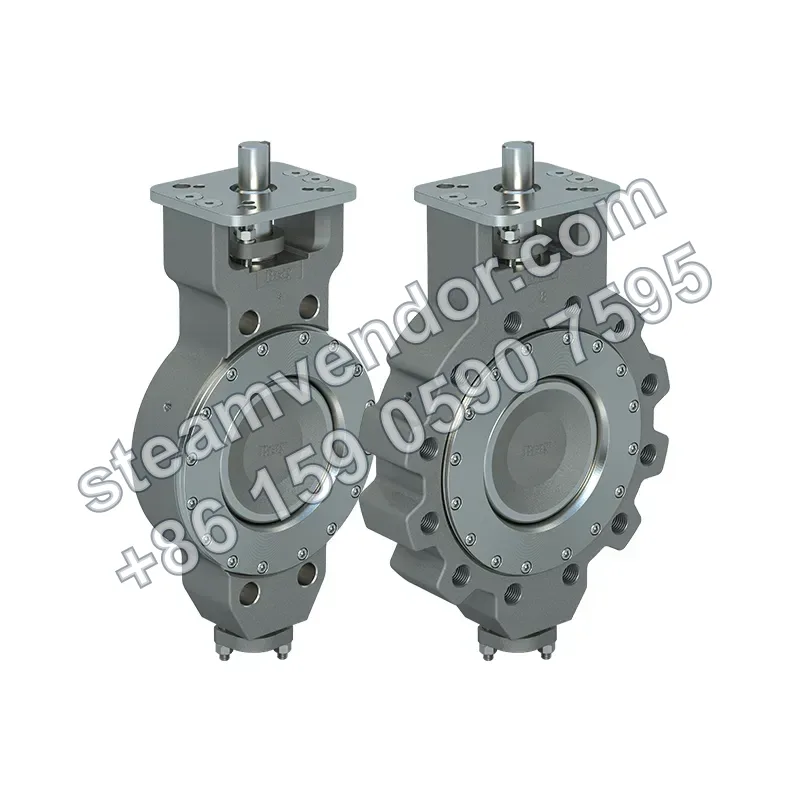

Produktový obrázek vysoce výkonné klapky McCannalok™

1 / 15

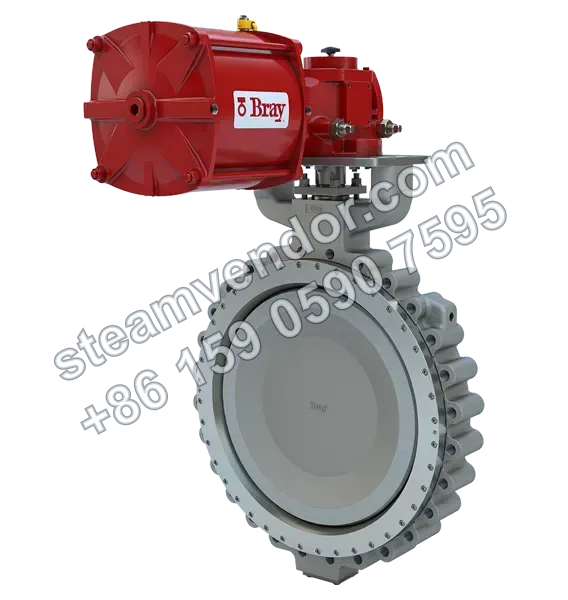

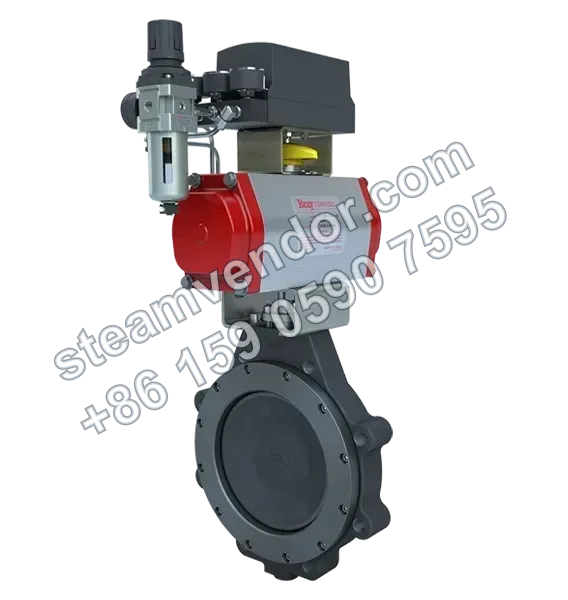

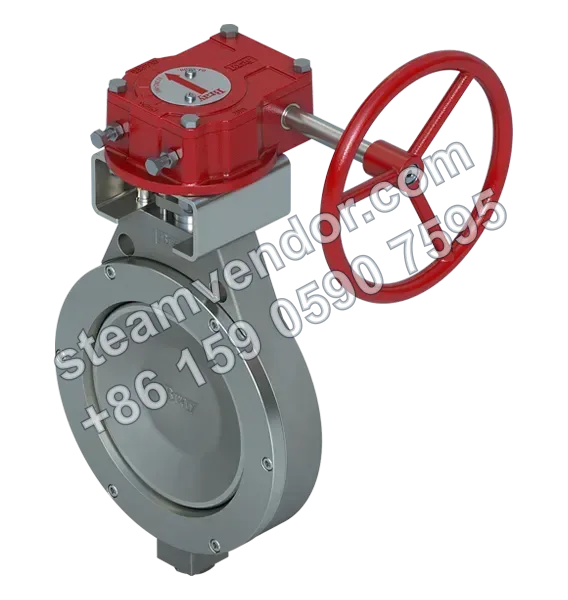

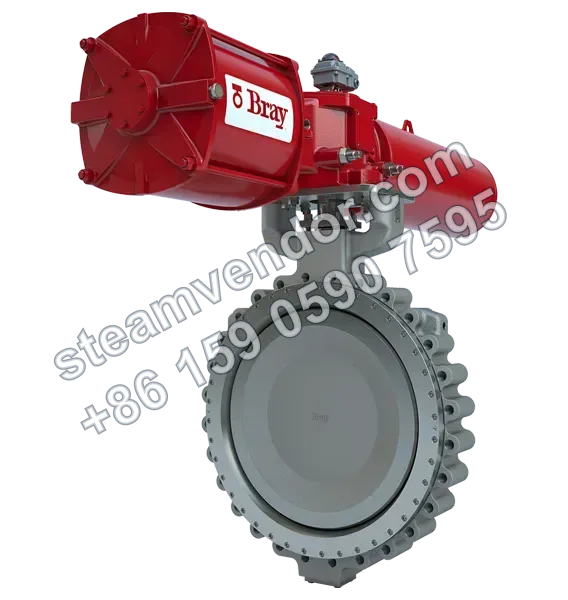

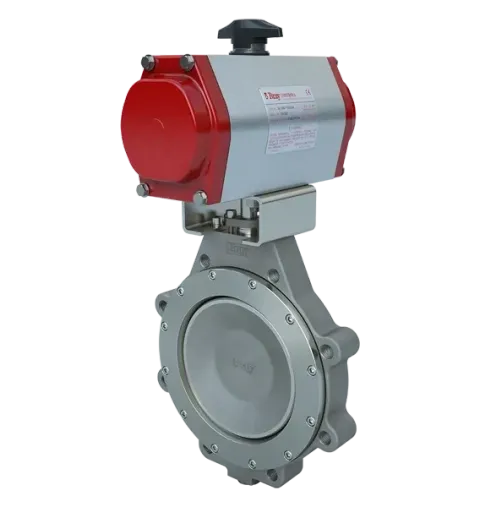

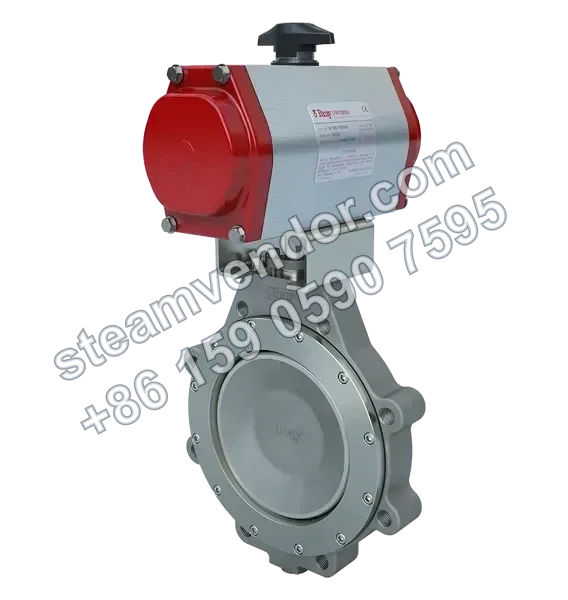

Bray McCannalok™ dvojitě excentrická klapka

Dvojitě excentrická klapka pro uzavírání při vysokém tlaku a vysoké teplotě, s volitelným kovovým těsněním.

Záruka originality
Pomůžeme ověřit údaje o produktu a podrobnosti nákupu.
Potvrzení modelu
Před objednáním potvrdíme model, připojení a klíčové volby.
Poplatková podpora
Komunikační podpora po prodeji je poskytována podle dohodnutých podmínek objednávky.

Dvojitě excentrická klapka Bray McCannalok™ je určena pro izolaci a uzavírání potrubí páry, vodíku, kyselého plynu, korozivních chemikálií a mořské vody. Sortiment zahrnuje NPS 2 až 66 (DN 50 až 1500) a nabízí mezipřírubová, přírubová s oky a dvoupřírubová provedení tělesa, stejně jako konfigurace s pružným nebo kovovým těsněním pro obousměrnou nulovou netěsnost. Je vhodná pro rafinaci, zpracování zemního plynu, parní systémy elektráren, chlazení mořskou vodou a úpravu vody.

Specifikace

Rozsah velikostí: NPS 2 až 66 / DN 50 až 1500

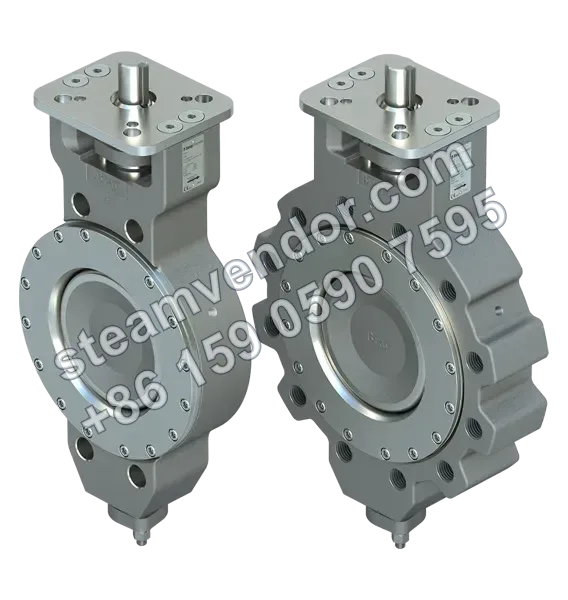

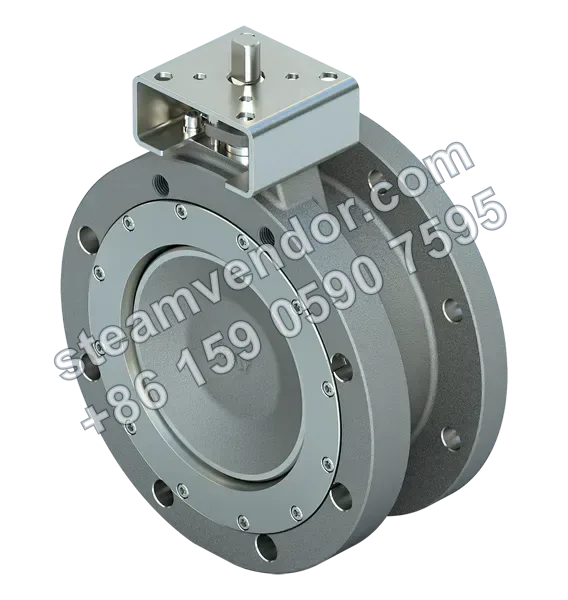

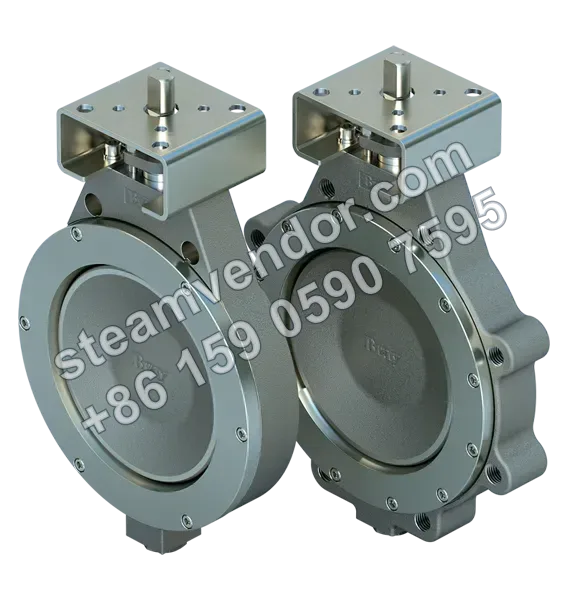

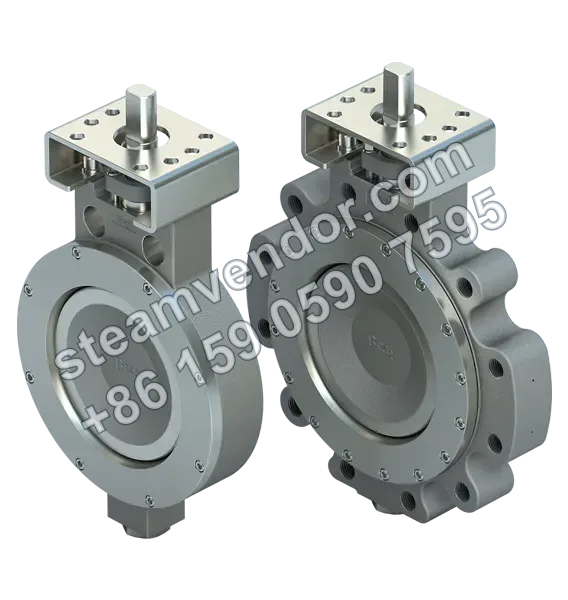

Maximální přípustný provozní tlak: 40/41 ASME třída 150; 42/43 ASME třída 300; 44/45 ASME třída 600; 4A/4B ASME třída 150/300; EN 1092 PN 10, 16, 25, 40, 63, 100
Rozsah provozních teplot: -62°F až 500°F (-52°C až 260°C)
Třída těsnosti: Obousměrná nulová netěsnost
Typ těsnění: Pružné těsnění, kovové těsnění

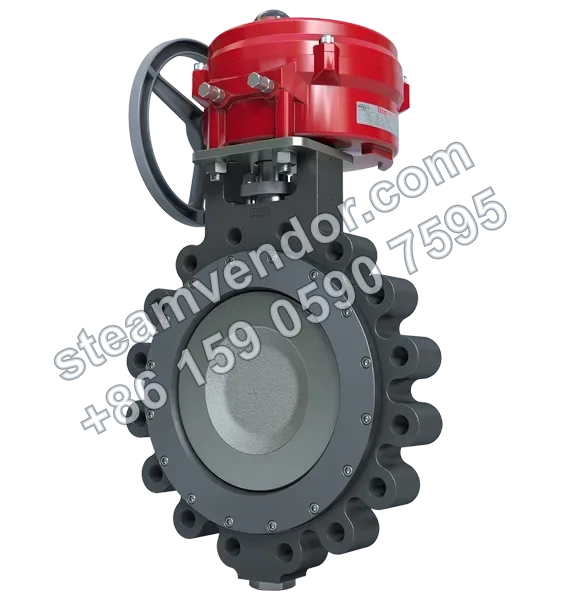

Materiál tělesa: Uhlíková ocel, nerezová ocel, nikl-hliníkový bronz
Materiál klapky: Nerezová ocel, nikl-hliníkový bronz
Materiál hřídele: Nerezová ocel
Materiál sedla: RTFE s pružným energizátorem, PTFE s pružným energizátorem; požárně bezpečné provedení: RTFE a Inconel® s pružným energizátorem

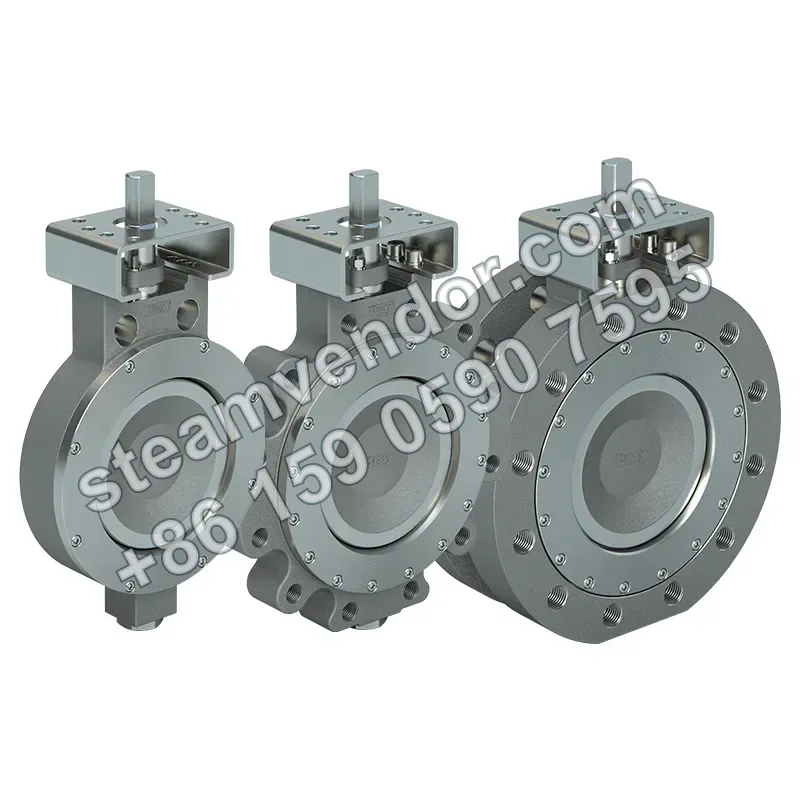

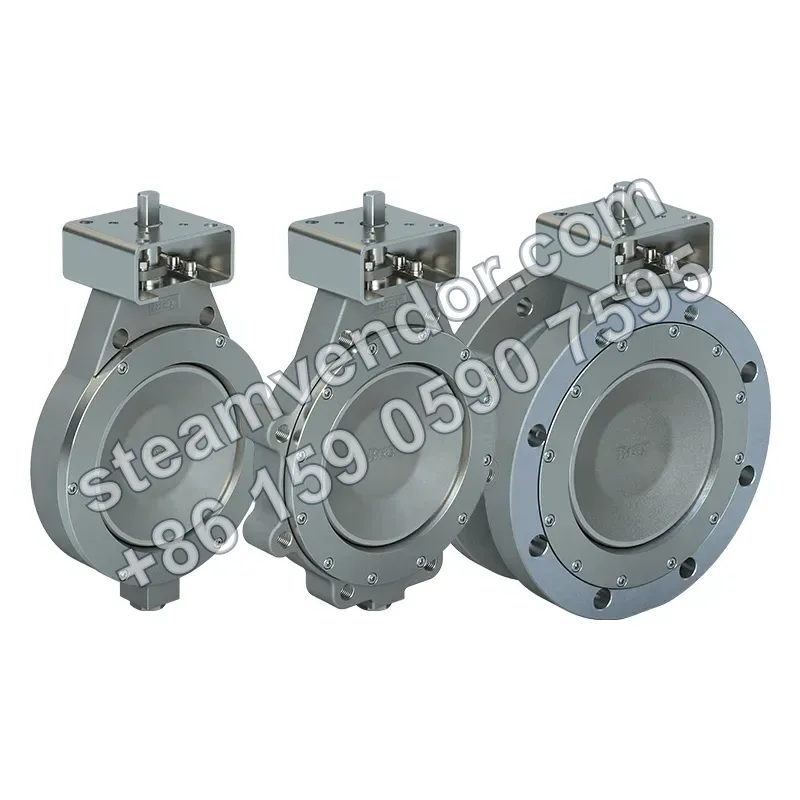

Typ tělesa: Mezipřírubové, přírubové s oky, dvoupřírubové
Konstrukční normy: ASME B16.34, ASME VIII, API 609
Přírubové normy: ASME B16.5, EN 1092
Norma stavební délky: API 609
Zkušební norma: API 598
Životnost cyklů: Více než 100,000 cyklů
Vhodná média: Pára, vodík, kyselý plyn (NACE), korozivní chemikálie, mořská voda, vysokoteplotní plyn
Požární certifikace: API 607, ISO 10497
Normy fugitivních emisí: ISO 15848-1, API 641
Certifikace produktu: ABS, ATEX, Bureau Veritas, CCS, DNV, NSF 61/372, PED, PE(S)R, SIL

Oblasti použití

Uzavírání potrubí kyselého plynu a vodíku v rafineriích a zařízeních na zpracování zemního plynu

Určeno pro izolaci a uzavírání potrubí kyselého plynu a vodíku v rafineriích a zařízeních na zpracování zemního plynu. Produktová dokumentace výslovně uvádí vhodnost pro média kyselého plynu a vodíku, obousměrnou nulovou netěsnost, požárně bezpečné provedení a shodu s normami fugitivních emisí.

Uzavírání parních potrubí v energetických a technologických zařízeních

Určeno pro hlavní parní potrubí a související izolační pozice v elektrárnách a technologických zařízeních. Produktová dokumentace výslovně uvádí vhodnost pro páru a kritické provozy s vysokou teplotou a tlakem. Konstrukce dvojitě excentrické klapky a hřídele snižuje provozní točivý moment a opotřebení sedla a podporuje automatizované uzavírání.

Izolace potrubí pro chlazení mořskou vodou a úpravu vody

Určeno pro izolaci potrubí v systémech chlazení mořskou vodou a úpravy vody. Produktová dokumentace výslovně uvádí vhodnost pro mořskou vodu, nabízí provedení tělesa a klapky z nikl-hliníkového bronzu, pokrývá velikosti až do DN 1500 a umožňuje obousměrné uzavírání s nulovou netěsností.

Body výběru

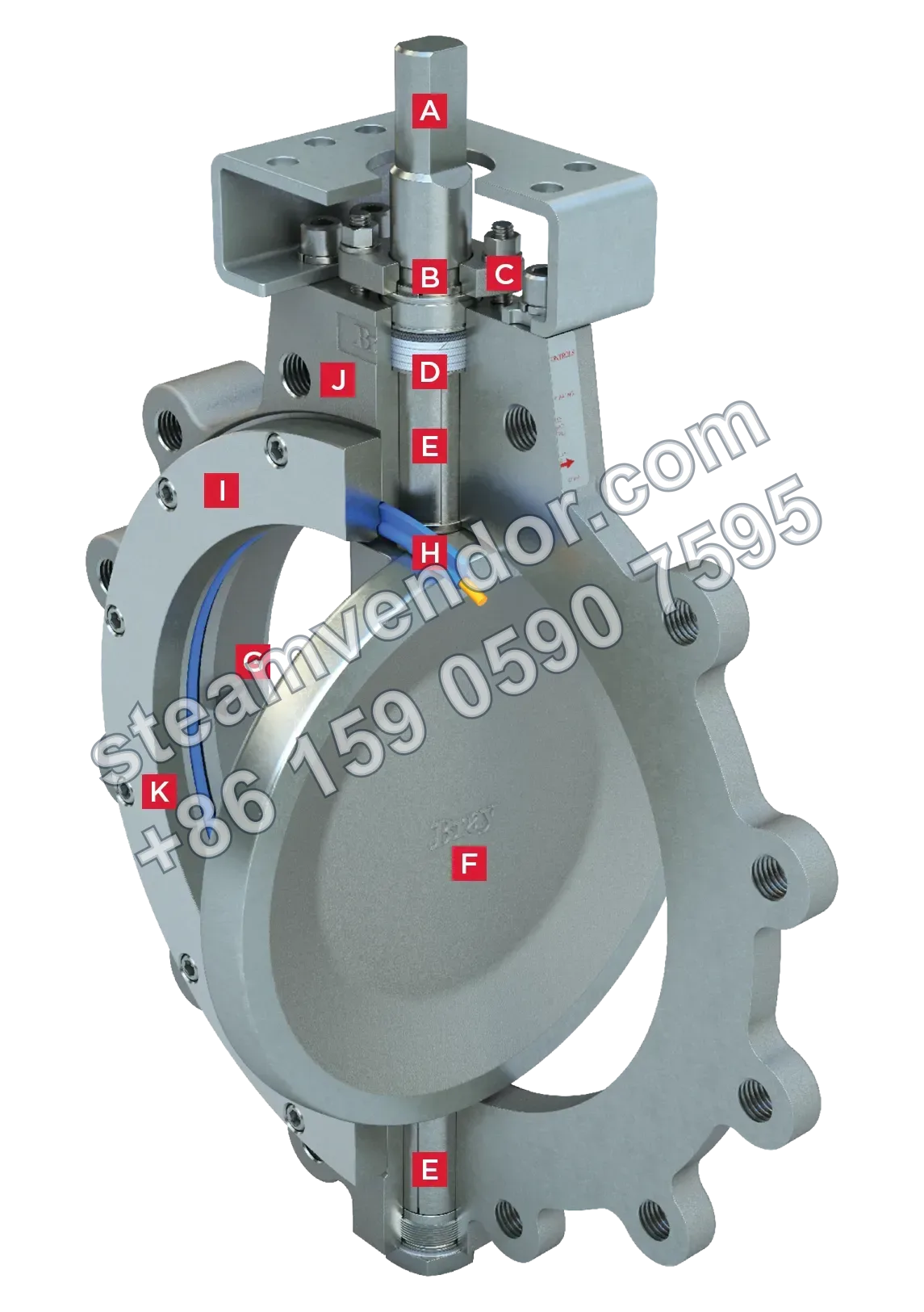

Dvojitě excentrická konstrukce snižuje točivý moment a opotřebení sedla

Konstrukce s dvojitě excentrickou klapkou a hřídelí snižuje provozní točivý moment a opotřebení sedla, což je vhodné pro provozy s požadavky na životnost při častém otevírání a zavírání a stabilitu těsnění.

Obousměrná nulová netěsnost a volitelné konfigurace těsnění

Ventil poskytuje obousměrné těsnění s nulovou netěsností a je dostupný s pružným i kovovým těsněním pro volbu těsnicího řešení v aplikacích s vysokým tlakem, vysokou teplotou a kritickým uzavíráním.

Materiály a těsnicí řešení pro náročná média

Těleso, klapka a sedlo jsou dostupné v různých materiálech a těsnicích konfiguracích, které lze zvolit podle korozivity média, teploty a dalších provozních podmínek. Produktová dokumentace uvádí vhodnost pro kyselý plyn, korozivní chemikálie, mořskou vodu a další média.

Pokrytí více tlakových tříd

Tato série zahrnuje tlakové třídy ASME 150, 300 a 600 a také EN 1092 PN 10 až PN 100. Odpovídající sérii lze zvolit podle tlakové normy potrubí.

Více provedení tělesa

Produkt je dostupný v mezipřírubovém, přírubovém s oky a dvoupřírubovém provedení tělesa, které lze zvolit podle připojení potrubí a podmínek instalace.

Podklady pro normy fugitivních emisí

Produktová dokumentace uvádí normy fugitivních emisí ISO 15848-1 a API 641, které mohou sloužit jako podklad pro výběr v aplikacích s požadavky na řízení emisí z hřídele a vnějších úniků.

Pokyny k instalaci a údržbě

Kontrola kompatibility přírub a souososti při instalaci

Před instalací ověřte, zda příruby připojeného potrubí odpovídají přírubovým normám, rozměrům a specifikacím vrtání ventilu. Zajistěte správnou souosost ventilu a potrubí, aby nedošlo k abnormálnímu namáhání ventilu, netěsnosti nebo neobvyklému provoznímu točivému momentu.

Ověření prostoru pro pohyb klapky

Před instalací ověřte, zda má klapka v potrubí dostatečný prostor pro otevírání a zavírání. Zabraňte kolizi s potrubím nebo sousedními součástmi, aby ventil mohl správně vykonat celý zdvih.

Často kladené dotazy

Jaký je princip činnosti vysoce výkonné klapky McCannalok?

Vysoce výkonná klapka McCannalok využívá patentovanou konstrukci dvojitě excentrické klapky a hřídele pro těsnění s nulovou netěsností a spolehlivé uzavírání při vysoké teplotě a vysokém tlaku. Optimalizovaná konstrukce klapky a hřídele snižuje točivý moment a opotřebení sedla a zajišťuje obousměrné těsnění. Konkrétní princip činnosti je nutné ověřit podle skutečného modelu a podmínek média.

Které klíčové parametry je třeba při výběru sledovat pro zajištění nulové netěsnosti?

Klíčové parametry zahrnují rozsah velikostí (NPS 2–66 / DN 50–1500), maximální přípustný provozní tlak, materiál sedla a typ těsnění, materiál tělesa a konstrukční normy a zkušební certifikace. Konkrétní konfiguraci je nutné potvrdit podle skutečného média a provozních podmínek.

Pro jaké provozní podmínky je tento ventil vhodný a lze jej použít pro páru a kyselý plyn?

Ventil je testován pro dosažení obousměrného těsnění s nulovou netěsností v náročných médiích, jako jsou pára, vodík, kyselý plyn, korozivní chemikálie, mořská voda a vysokoteplotní plyn, a má požárně bezpečné provedení. Vhodnost pro konkrétní médium musí být potvrzena podle skutečného modelu a aplikačních podmínek.

Jaké jsou technické výhody McCannalok ve srovnání s běžnými klapkami?

Mezi výhody patří těsnění s nulovou netěsností, nízký točivý moment a nižší opotřebení sedla díky dvojitě excentrické konstrukci klapky a hřídele, dlouhá životnost při extrémních tlacích a kompatibilita s různými automatizačními pohony, která zvyšuje bezpečnost a provozní spolehlivost. Konkrétní přínosy je nutné potvrdit podle parametrů skutečného modelu.

Jak provádět údržbu po instalaci pro zachování těsnicího výkonu?

Ventil je vybaven nastavitelným ucpávkovým těsněním hřídele a systémem ucpávky nastavitelným v terénu, což umožňuje údržbu a seřízení těsnění bez demontáže pohonu. Údržba na místě musí být prováděna podle příručky pro skutečný model tělesa ventilu a provozních podmínek, bez dalších předpokladů. Konkrétní postup údržby se řídí skutečným modelem.
