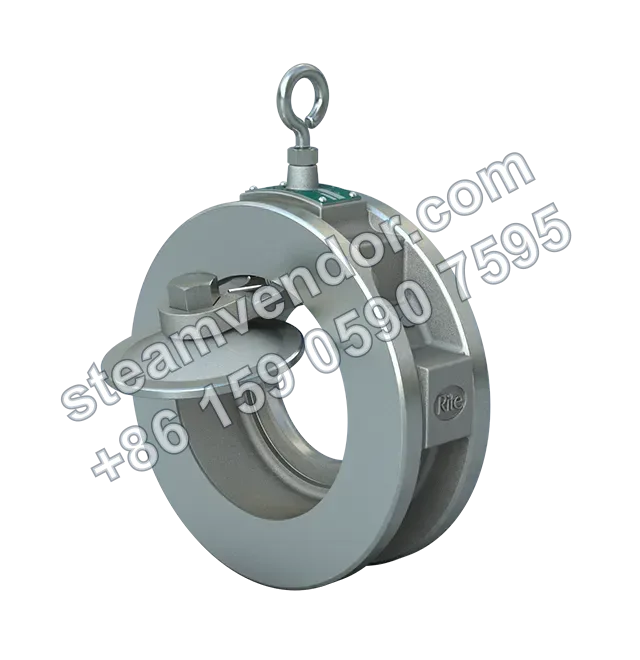

صورة منتج صمام عدم الرجوع Bray/Rite®

1 / 2

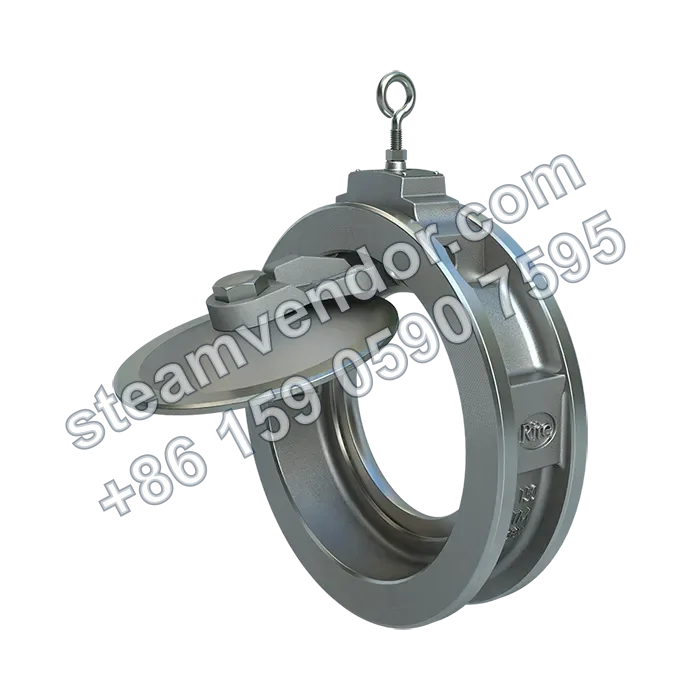

صمام عدم رجوع Bray Bray/Rite® من نوع الرقاقة المركب المتأرجح (حماية المضخات والتحكم بالمطرقة المائية من 1" إلى 60")

صمام عدم رجوع متأرجح مركب من نوع الرقاقة، يفتح بالكامل عند سرعات تدفق منخفضة لحماية المضخات والتحكم بالمطرقة المائية.

ضمان الأصالة
نساعد في التحقق من بيانات المنتج وتفاصيل الشراء.
تأكيد الطراز
نؤكد الطراز والوصلات والخيارات الأساسية قبل الطلب.
دعم ما بعد البيع
يتم تقديم دعم التواصل بعد البيع وفقًا لاتفاقية الطلب.

صمام عدم الرجوع المتأرجح المركب Bray Bray/Rite® من نوع الرقاقة مناسب لخطوط الأنابيب من 1" إلى 60"، ويتوفر بهيكل من نوع الرقاقة أو بفلنجات أو RTJ، مع قرص صمام قياسي من SS316. يحقق الصمام إحكامًا دون تسرب ويفتح بالكامل عند متوسط سرعة تدفق يبلغ 3 ft/s، وهو مناسب لمنع التدفق العكسي عند مخارج المضخات الصناعية ولخطوط العمليات ذات صمامات التحكم والتدفق المنخفض أو المتغير، مما يساعد على الحد من المطرقة المائية وهبوط الضغط والاهتزازات.

المواصفات

نطاق المقاسات: 1" إلى 60" (25mm إلى 1500mm)
نوع جسم الصمام: نوع الرقاقة، بفلنجات، RTJ
مادة جسم الصمام: ASTM A 126 CLB, ASTM A 395, ASTM A 216 WCB, ASTM A 351 CF8M, تيتانيوم
مادة قرص الصمام: SS316 قياسي (أو درجة أعلى)
مادة المقعد: BUNA-N، EPDM، A240-304 (مضمن أو متكامل)، PFTE، مطاط فلوري
فئة الإحكام: دون تسرب
أقصى ضغط تشغيل مسموح: API 594 (150, 300, 600, 900, 1500, 2500); ASME (125, 150, 300); PN (10, 16, 25, 40)
الحد الأدنى لسرعة التدفق عند الفتح الكامل: متوسط 3ft/s
معيار التصميم: API 594, ASME B16.34
معيار الاختبار: API 598, ASME B16.34
معيار طول التركيب: ANSI, API 594
الشهادات: API 6FD, CE, CRN, FM, NSF-61, PED, ULC

مجالات التطبيق

حماية عدم الرجوع عند مخرج المضخات الصناعية

يُركب في خط أنابيب مخرج المضخة لمنع التدفق العكسي للوسط، وتقليل ظاهرة المطرقة المائية الناتجة عن إيقاف المضخة أو تغير اتجاه التدفق من خلال وظيفة عدم الرجوع، بما يحقق حماية المضخة.

خطوط عمليات ذات تدفق منخفض ومتغير مزودة بصمامات تحكم

مناسب لخطوط العمليات المزودة بصمامات تحكم والمتغيرة التدفق. يسمح القطر الداخلي وشكل قرص الصمام المحسنان بفتح الصمام بالكامل عند سرعة تدفق منخفضة بمتوسط 3 ft/s، مما يساعد على تقليل هبوط الضغط والاهتزاز الناجمين عن قرص الصمام شبه المفتوح، ويحد من تآكل المكونات الداخلية.

نقاط الاختيار

تصميم Rite للمقاسات والفتح الكامل عند التدفق المنخفض

تم تحسين القطر الداخلي وشكل قرص الصمام في Bray/Rite لتحقيق الفتح الكامل عند متوسط سرعة تدفق منخفضة تبلغ 3 ft/s. وبالمقارنة مع صمامات عدم الرجوع المتأرجحة التقليدية كاملة المقاس، التي تتطلب سرعة تدفق أعلى للفتح الكامل، يساعد ذلك على تجنب مقاومة الخنق ومخاطر المطرقة المائية الناتجة عن بقاء القرص في وضع نصف مفتوح، وهو مناسب لأنظمة المضخات ذات التغيرات الكبيرة في التدفق.

هيكل بحركة داخلية محدودة لتقليل التآكل

تكون حركة المكونات الداخلية محدودة أثناء التشغيل، مما يقلل التآكل الميكانيكي الناتج عن التأرجح المتكرر لقرص الصمام ويساعد على إطالة عمر الصمام وفترات الصيانة.

خيارات متعددة لمواد المقعد

تتوفر خيارات متعددة لمواد المقعد، بما في ذلك BUNA-N وEPDM وPTFE والمطاط الفلوري. ويمكن اختيارها وفقًا لتوافق الوسط ومتطلبات درجة الحرارة.

نطاق واسع من المقاسات

تغطي هذه السلسلة المقاسات من 1 بوصة إلى 60 بوصة (25mm إلى 1500mm)، وهي مناسبة لأنظمة الأنابيب بأقطار مختلفة.

خيارات متعددة لهيكل الصمام

تتوفر ثلاثة أشكال لهيكل الصمام: نوع الرقاقة، وبفلنجات، وRTJ، لتلائم طرق توصيل الأنابيب المختلفة.

ملاحظات التركيب والصيانة

تأكيد اتجاه التركيب واتجاه تدفق الوسط

عند التركيب، يجب تأكيد اتجاه تدفق الوسط وفقًا لعلامات جسم الصمام لضمان فتح وإغلاق قرص الصمام في الاتجاه المصمم، بما يحقق وظيفة عدم الرجوع وحماية المضخة.

ضمان إمكانية الفتح الكامل لقرص الصمام

أثناء التركيب والتشغيل التجريبي، يجب مراعاة التدفق الفعلي لضمان قدرة قرص الصمام على الفتح الكامل بصورة طبيعية. قد يؤدي عدم الفتح الكامل إلى زيادة مقاومة التدفق وهبوط الضغط، والتسبب في اهتزاز القرص وزيادة مخاطر المطرقة المائية.

التحقق من توافق مادة المقعد مع ظروف درجة الحرارة

قبل التركيب، يجب التحقق، وفقًا للطراز والتكوين الفعليين، من توافق مادة المقعد المختارة مع الوسط وظروف درجة الحرارة لتجنب فشل الإحكام أو التسرب بسبب عدم ملاءمة المادة.

تأكيد توافق توصيل الصمام والأنابيب

قبل التركيب، يجب التأكد من توافق هيكل نهايات الصمام مع طريقة توصيل الأنابيب، والمحافظة على محاذاة الصمام مع الأنابيب لتجنب فشل الإحكام أو التسرب الخارجي الناجم عن عدم تساوي أحمال التوصيل.

الأسئلة الشائعة

ما مبدأ عمل صمام عدم الرجوع Bray/Rite؟

يعتمد صمام عدم الرجوع Bray/Rite على تصميم متأرجح مركب من نوع الرقاقة، ويستخدم خصائص التنشيط بالتدفق لتحقيق فتح شبه كامل لقرص الصمام عند سرعات التدفق المنخفضة، مما يقلل التآكل وفاقد الضغط ويحمي المضخة ويتحكم في تدفق الوسط.

كيف يختلف أداء فتح هذا الصمام عند التدفق المنخفض عن الصمامات العادية بالمقاس نفسه؟

يمكن أن يصل Bray/Rite® إلى وضع الفتح الكامل عند تدفق منخفض بمتوسط 3 ft/s، وهو أقل من مستوى نحو 11 ft/s الذي تحتاجه صمامات عدم الرجوع المتأرجحة التقليدية كاملة المقاس للوصول إلى الفتح الكامل. لذلك يوفر تحكمًا أكثر استقرارًا في السوائل ويقلل مخاطر المطرقة المائية.

ما المزايا التقنية الرئيسية لهذه السلسلة من الصمامات؟

يعمل تصميم المقاسات Rite على تحسين قطر الصمام وشكل قرصه، مما يقلل التآكل ويطيل عمر الخدمة ويتيح فتحًا وإغلاقًا سلسين في ظروف الضغط المنخفض، مع تحسين قابلية التحكم والمتانة في خطوط الأنابيب متعددة الأوساط.

لأي أنواع من التطبيقات يصلح هذا الصمام، وما قيمته للنظام؟

هو مناسب للتطبيقات التي تتطلب حماية المضخات وتقليل مخاطر المطرقة المائية. ويمكنه تحقيق فتح وإغلاق أكثر استقرارًا في خطوط الأنابيب التي تحتوي على صمامات تحكم وتدفقات متعددة الأوساط، مما يعزز موثوقية النظام.

ما المعلومات التي يجب الانتباه إليها عند الاختيار لضمان التوافق؟

يجب تأكيد نطاق المقاسات (1" إلى 60")، ومادة جسم الصمام، ومادة الحشية، ومادة المقعد، وفئة الإحكام، ومواد المقعد وقرص الصمام، بالإضافة إلى طريقة التوصيل الطرفي (نوع الرقاقة أو بفلنجات أو RTJ) ومعايير التصميم، لضمان التوافق مع الوسط ودرجة الحرارة وفئة الضغط.
